Guarnizione energizzata a molla di tipo U

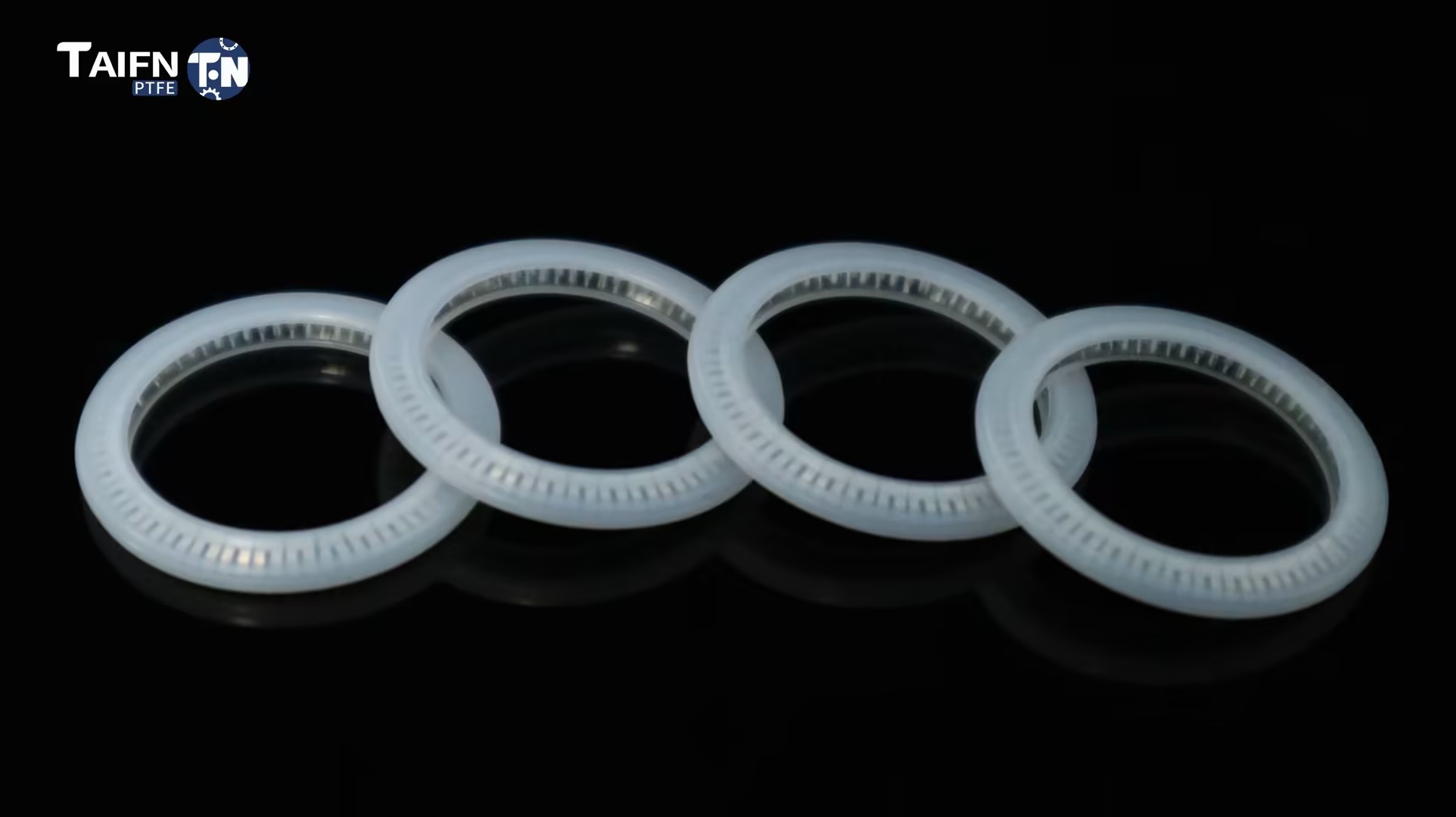

La tenuta energizzata a molla di tipo U è costituita da un rivestimento in PTFE a forma di U e da una molla metallica interna, che la rendono adatta per un'ampia gamma di condizioni operative, comprese applicazioni statiche, alternative e rotanti. In qualità di fornitore professionale di soluzioni di tenuta in PTFE, Taifno detiene le certificazioni ISO 9001 e ISO 14001 e i nostri prodotti sono conformi a standard come CE e FDA. Offriamo servizi di personalizzazione OEM; non esitate a inviare i dettagli della vostra richiesta e forniremo un preventivo e un follow-up entro 24 ore.

Invia richiesta

Descrizione del prodotto

La molla all'interno della tenuta energizzata a molla di tipo U fornisce forza di tenuta in condizioni di pressione zero; quando la pressione del sistema entra nella cavità a forma di U, spinge i labbri di tenuta più strettamente contro l'albero; maggiore è la pressione, più stretta è la tenuta.

Inoltre, il materiale PTFE offre un'eccellente resistenza chimica universale e un ampio intervallo di temperature di esercizio da -180°C a +200°C; supporta pressioni fino a 40 MPa (dinamica) / 60 MPa (statica) e velocità lineari fino a 15 m/s, rendendolo adatto ad un'ampia gamma di condizioni operative.

Che cos'è una tenuta energizzata a molla di tipo U?

La tenuta energizzata a molla di tipo U è una giacca a forma di U in PTFE con una molla metallica all'interno. È un elemento di tenuta unidirezionale progettato per applicazioni su stelo (tenuta interna) o pistone (tenuta esterna).

Come funziona:

Pressione zero: la molla fornisce la forza di tenuta iniziale, sigilla anche quando il sistema non è pressurizzato

Sotto pressione: la pressione del sistema entra nella cavità a U e spinge più forte i labbri di tenuta contro la superficie di accoppiamento, pressione = tenuta più stretta

Autoenergizzante: la molla compensa l'usura, le tolleranze dell'hardware e il ciclo termico, mantenendo la forza di tenuta nel tempo

Tipo U vs Tipo V: quale ti serve?

Caratteristica	Tipo U	Tipo V
Direzione di sigillatura	Radiale: steli di pistoni, steli di valvole	Assiale: flange, coperchi, superfici terminali
Ideale per	Tenuta dinamica (alternativa/rotativa)	Sigillatura statica
Intervallo di pressione	Fino a 40-60MPa	Fino a 60MPa
Velocità	Fino a 15 m/s (alternativo)	Inferiore: rotativo statico o a bassa velocità

Perché scegliere il tipo U?

Problema	Come il tipo U lo risolve
Gli O-ring perdono a pressione zero	La molla fornisce forza di tenuta: nessuna "perdita iniziale"
La gomma si degrada nelle sostanze chimiche	La giacca in PTFE è chimicamente inerte: pH 0-14, resistenza universale
Gli elastomeri si deteriorano sopra i +150°C	Gestisce da -180°C a +200°C
Elevato attrito: stick-slip	Il PTFE ha il minimo attrito: movimento fluido, senza stick-slip
Gli O-ring si guastano sugli alberi in movimento	Progettato per movimento alternativo e rotatorio: tenuta dinamica
Sostituzione frequente	La primavera compensa l’usura: dura anni, non mesi

Guida al confronto e alla selezione

Tipo U vs O-Ring vs tipo V

Caratteristica	Guarnizione a molla di tipo U	O-ring	Guarnizione a molla di tipo V
Sigillatura a pressione zero	✅ Sì, la primavera fornisce forza	❌No	✅ Sì
Pressione – Dinamica	Fino a 40MPa	Moderare	Inferiore
Pressione – Statica	Fino a 60MPa	Moderare	Fino a 60MPa
Temperatura	Da -180°C a +200°C	Da -180°C a +200°C	Da -180°C a +200°C
Resistenza chimica	★★★★★ universale	★★☆☆☆	★★★★★
Attrito	★★★★★ più basso	★★★★☆	★★★★★
Movimento dell'albero	Alternativo e rotativo	Solo statico	Statico/bassa velocità
Compensazione dell'usura	✅La primavera compensa	❌No	✅ Sì
Ideale per	Aste di pistoni, steli di valvole	Statica generale	Flange, coperchi
Costo	$$$	$	$$$

Guida alla selezione rapida

Se il tuo servizio è...	Scegliere...
Aste di pistoni, steli di valvole: movimento alternativo	Tipo U con molla elicoidale/a sbalzo
Alberi rotanti: rotazione a bassa velocità	Tipo U con molla a sbalzo
Flange, coperchi, superfici terminali - tenuta statica	Tipo V
Scopo generale, basso costo, supporti puliti	O-ring
Alta pressione (fino a 60 MPa)	Tipo U con anelli antiestrusione
Temperatura estreme (da -180°C a +200°C)	Tipo U con molla Elgiloy/Hastelloy
Contatto con alimenti/farmaci: conformità FDA	Tipo U con rivestimento in PTFE vergine

Applicazioni primarie

Industria	Applicazione
Elaborazione chimica	Pompe a pistoni, steli di valvole, reattori: acidi, solventi, prodotti chimici aggressivi
Farmaceutico	Attrezzature per trattamento sterile e riempimento: sterilizzazione FDA/USP, CIP/SIP
Cibo e bevande	Valvole sanitarie, macchine riempitrici: conformità FDA, fluidi CIP
Semiconduttore	Tenute per gas e sostanze chimiche ad elevata purezza, sistemi per vuoto: ultrapurezza
Petrolio e gas	Attrezzature della testa pozzo, valvole di controllo, pompe - alta pressione, H₂S
Aerospaziale	Sistemi idraulici, sistemi di alimentazione: temperature estreme, elevata affidabilità

Applicazioni del mondo reale

Caso di studio 1: Pompa chimica: durata 3 volte più lunga

La sfida: un impianto chimico sostituiva gli O-ring in gomma sulle pompe a pistoni che maneggiavano solventi ogni 2-3 mesi a causa del rigonfiamento e dell'indurimento, causando interruzioni della produzione.

Soluzione: tenuta di tipo U energizzata a molla installata con rivestimento in PTFE riempito di carbonio e molla in acciaio inossidabile 316. Mantenimento del design della scanalatura AS568A standard.

Risultato: le guarnizioni sono durate oltre 9 mesi, 3 volte di più della gomma. Zero perdite. Gli intervalli di manutenzione si estendono da settimane a stagioni.

Caso di studio 2: riempitivo farmaceutico: conformità alla FDA

La sfida: una riempitrice farmaceutica necessitava di una guarnizione per una valvola rotativa che maneggia un prodotto sterile. Gli O-ring in gomma non hanno superato i test FDA sugli estraibili.

Soluzione: tenuta a molla di tipo U fornita con rivestimento in PTFE vergine e molla in acciaio inossidabile 316. Materiale conforme alla FDA. Documentazione completa fornita.

Risultato: test FDA sugli estraibili superato. La guarnizione è sopravvissuta a ripetuti cicli di sterilizzazione CIP/SIP. Nessuna sostituzione in 18 mesi.

Nota: i risultati effettivi dei casi variano in base alle condizioni dell'applicazione. Contattaci per consigli specifici sull'applicazione.

Factory Factory Factory Factory

Specifiche tecniche

Proprietà del prodotto

Parametro	Valore
Intervallo di temperatura	Da -180°C a +200°C (a seconda del grado)
Pressione – Dinamica	Fino a 40 MPa (con anelli antiestrusione: fino a 60 MPa)
Pressione – Statica	Fino a 60MPa
Velocità – Alternativa	Fino a 15 m/sec
Velocità: rotatoria	Fino a 1-3 m/s
Materiale	Rivestimento in PTFE + molla in acciaio inossidabile (301/316)
Resistenza chimica	pH 0-14 — praticamente universale
Tipo di tenuta	Tenuta radiale: stelo o pistone

Opzioni dei materiali della giacca

Grado	Ideale per	Vantaggio chiave	Limite chimico
PTFE vergine	Prodotti chimici puliti, applicazioni FDA, servizi generali	Resistenza chimica universale, attrito minimo, conforme alla FDA	Morbido: minore resistenza all'usura
PTFE caricato a carbonio	Alta velocità, dissipazione del calore, antistatico	Conduttività termica, migliore resistenza al creep	Non per ossidanti forti
PTFE caricato a vetro	Mezzi abrasivi, elevata usura, fanghi	Maggiore resistenza meccanica, resistenza all'usura	Non per HF o alcali forti
PTFE caricato con MoS₂	Fluidi appiccicosi, coppia bassa, maggiore potere lubrificante	Attrito ridotto, migliore resistenza all'usura	Non per acidi ossidanti

Opzioni del materiale della molla

Materiale primaverile	Ideale per
301 SS / 316 SS	Servizio chimico generale, temperature moderate
316L SS	Migliore resistenza alla corrosione: prodotti chimici aggressivi, acqua salata
Elgiloy®	Eccellente resistenza alla corrosione, alle alte temperature: settore aerospaziale, critico
Hastelloy® C-276	Estrema resistenza alla corrosione: sostanze chimiche altamente aggressive, acidi
Inconel®	Resistenza alle alte temperature: calore estremo (+260°C+)

Opzioni del tipo a molla

Tipo a molla	Ideale per	Caratteristica fondamentale
Molla elicoidale	Alta pressione, dinamica statica/bassa velocità	Carico massimo, precarico costante
Molla a sbalzo	Sigillatura dinamica, mezzi abrasivi	Carico sul bordo del labbro: azione raschiante
V-Primavera	Attrito ridotto, pressione moderata	Caratteristica della molla morbida, basso attrito

Garanzia di qualità Taifno

Resina PTFE vergine al 100%: senza rimacinazione, senza materiale riciclato. Qualità costante, lotto dopo lotto.

Lavorazione CNC di precisione: nessun costo per lo stampo. Dimensioni personalizzate da 5 mm a 3300 mm di diametro.

Tracciabilità completa: ogni lotto è tracciabile, dalla materia prima al sigillo finito. Certificati dei materiali su richiesta.

Certificazione ISO 9001: processi di produzione certificati secondo i sistemi di gestione della qualità ISO.

Disponibili gradi conformi alla FDA: il PTFE vergine soddisfa i requisiti FDA 21 CFR 177.1550 e BfR.

Disponibili leghe per molle: standard SS 301/316; Elgiloy, Hastelloy, Inconel per condizioni estreme.

Compatibilità con scanalature standard: adatto a scanalature per O-ring standard AS568A, DIN 3771.

Test Test Test Test

Domande frequenti

D: Cos'è una tenuta energizzata a molla di tipo U e quando dovrei usarla?

R: Un rivestimento a forma di U in PTFE con una molla metallica all'interno. Sigilla da pressione zero ad alta pressione (fino a 60 MPa) su alberi in movimento.

Usalo quando gli O-ring o le guarnizioni a labbro in gomma si guastano, su aste di pistoni, steli di valvole e applicazioni dinamiche che gestiscono sostanze chimiche aggressive, temperature estreme o alta pressione.

Tipo U vs tipo V: il tipo U è una tenuta radiale, per aste di pistoni e steli di valvole. Il tipo a V è a tenuta assiale, per flange e coperchi.

Se stai sigillando un'asta mobile: scegli il tipo a U.

Se si sigilla una flangia o un coperchio: scegliere il tipo a V.

D: Quanto costa una guarnizione a molla di tipo U?

R: Il costo dipende dal diametro, dal materiale del rivestimento, dalla lega della molla, dal tipo di molla e dalla quantità. Le dimensioni standard partono da circa X−X−Y. Dimensioni personalizzate quotate per disegno.

Costo degli impatti in lega per molle: 301/316 SS (standard, costo più basso) → Elgiloy/Hastelloy (corrosione estrema/alta temperatura, costo più elevato).

Costo degli impatti del tipo a molla: elicoidale (carico maggiore) vs cantilever (raschiamento dinamico) vs molla a V (basso attrito).

D: Quali sono i limiti e gli errori di installazione più comuni?

UN: Temperatura: da -180°C a +200°C (a seconda del grado).

Pressione: fino a 40 MPa (dinamico) / 60 MPa (statico).

Velocità: fino a 15 m/s (alternativo), fino a 1-3 m/s (rotativo).

Limiti chimici:

Rivestimento in PTFE: non per metalli alcalini fusi o fluoro elementare.

Riempito di vetro: non per HF o alcali forti.

Caricato con carbonio: non adatto a forti ossidanti.

Tre errori comuni:

(1) Danneggiamento del labbro durante l'installazione: ispezionare prima dell'installazione.

(2) Serraggio eccessivo o design della scanalatura non corretto: le guarnizioni di tipo U si adattano alle scanalature per O-ring AS568A standard. Dimensioni errate danneggiano la guarnizione.

(3) Installazione rovesciata: le tenute di tipo U sono direzionali. L'apertura a U deve essere rivolta verso il lato di pressione (dove la pressione entra nella "U").
