Set di guarnizioni in PTFE

Scegli Taifno per set di baderne in PTFE di alta qualità; siamo un produttore cinese con oltre 20 anni di esperienza nel settore. Progettato specificatamente per alberi dinamici, questo prodotto compensa automaticamente l'usura e si serra nuovamente, offrendo una durata di servizio di diversi anni e resistendo efficacemente a pressione, movimento e sostanze chimiche.

Invia richiesta

Descrizione del prodotto

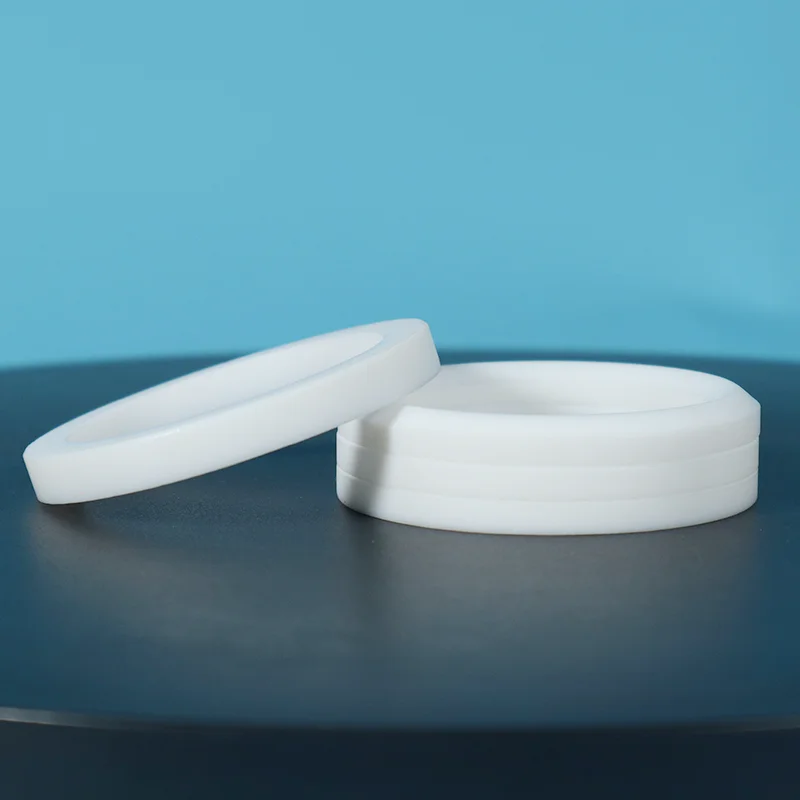

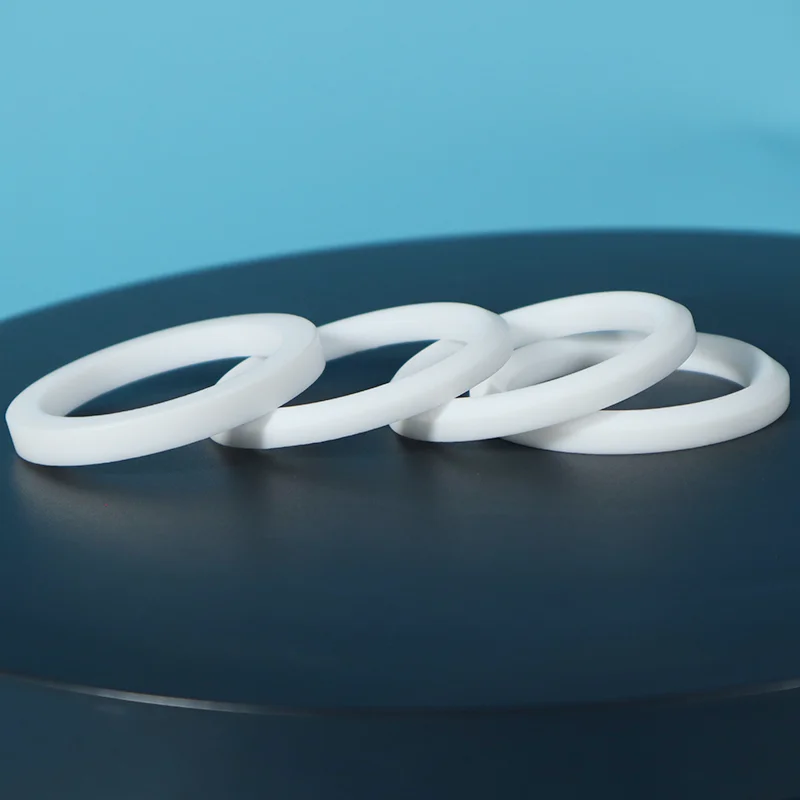

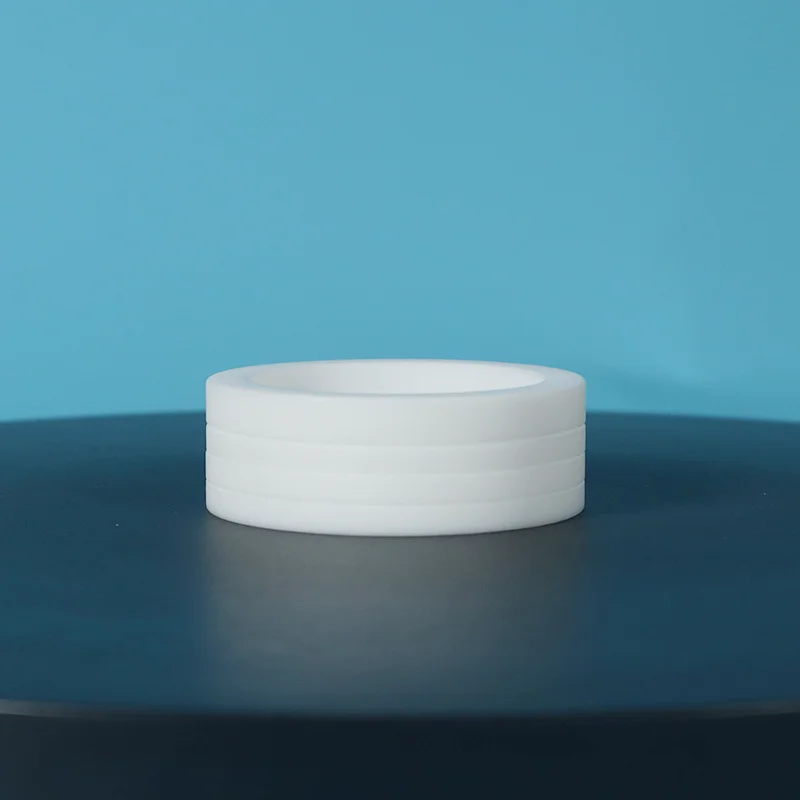

Il set di baderne in PTFE prodotto da Taifno è costituito da un set di anelli di tenuta in PTFE, tra cui un anello adattatore superiore, anelli intermedi a forma di V e un anello adattatore inferiore, progettati per l'installazione in un premistoppa.

È adatto per un intervallo di temperature compreso tra -180°C e +200°C, resiste a pressioni fino a 500 bar, copre un intervallo di pH compreso tra 0 e 14 e supporta velocità lineari fino a 5 m/s.

PTFE Packing Set

Perché scegliere il set di baderne in PTFE?

Problema dell'O-ring	Perché succede	Come il set di imballaggio risolve il problema
Perdite sugli alberi in movimento	Gli O-ring sono guarnizioni statiche, progettate per scanalature fisse, non per il movimento dell'albero	Gli anelli a V sono dinamici: i labbri della tenuta si muovono con l'albero
Non può essere regolato	Una volta installato, la forza di tenuta è fissa	Stringere nuovamente il dado del premistoppa man mano che si verifica l'usura, senza smontaggio
Fallisce nei prodotti chimici	La gomma si gonfia, si indurisce o si degrada	Il PTFE è chimicamente inerte: pH 0-14
Sostituito ogni pochi mesi	Set di compressione: la gomma subisce una deformazione permanente	Il PTFE non ha deformazione a compressione: dura anni
Temperatura limitata	La gomma si indurisce al freddo, si ammorbidisce al caldo	Da -180°C a +200°C: da criogenico a sterilizzazione

Il problema degli O-ring

Tre vantaggi fondamentali

1. Forza di tenuta regolabile: Gli O-ring sono fissi: una volta installati, la forza di tenuta non può essere regolata. I set di guarnizioni in PTFE sono serrabili nuovamente. Poiché la baderna si usura nel tempo, è sufficiente serrare il dado premistoppa per ripristinare le prestazioni di tenuta. Non c'è bisogno di smontare.

2. Tenuta dinamica per alberi in movimento: Gli O-ring sono guarnizioni statiche: sigillano in una scanalatura fissa e si guastano quando l'albero si muove. Gli anelli a V in PTFE sono progettati specificamente per il movimento alternativo e rotatorio lento: i labbri della tenuta si muovono con l'albero, mantenendo il contatto sotto pressione.

3. Sigillatura energizzata dalla pressione: La geometria a V è progettata per essere energizzata dalla pressione: all'aumentare della pressione del sistema, forza i labbri di tenuta più saldamente contro lo stelo e l'alloggiamento, migliorando automaticamente l'efficacia della tenuta.

Vantaggio materiale

Proprietà	Set di guarnizioni in PTFE
Resistenza chimica	pH 0-14 — praticamente universale
Intervallo di temperatura	Da -180°C a +200°C
Coefficiente di attrito	0,05-0,20 — il più basso tra tutti i materiali solidi
Autolubrificante	Sì, non è necessaria alcuna lubrificazione esterna
Gradi conformi alla FDA	Disponibile su richiesta
Insieme di compressione	Nessuno: il PTFE non si fissa come la gomma

Confronto: set di baderne vs O-Ring vs tenuta composita

Caratteristica	Guarnizione con anello a V in PTFE	O-ring	Guarnizione composita in PTFE
Tipo di tenuta	Dinamico: costruito per alberi in movimento	Statico: solo scanalatura fissa	Dinamico: alta velocità
Regolabile?	✅ Sì, riavvitabile	❌ No, risolto	❌ No, risolto
Intervallo di temperatura	Da -180°C a +200°C	Gomma limitata	Da -180°C a +200°C
Intervallo di pressione	Fino a 500 bar	Moderare	Fino a 500 bar
Resistenza chimica	★★★★★	★★☆☆☆	★★★★★
Tolleranza sul movimento dell'albero	Alto: gestisce il disallineamento	Scarso: si guasta sugli alberi in movimento	Moderato: sensibile all'allineamento
Durata della vita in servizio gravoso	Anni	Mesi	Anni
Costo (iniziale)	$$$	$	$$$
Costo (proprietà totale)	Il più basso	Più alto	Moderare
Applicazione	Condizioni gravose, a bassa velocità e difficili	Solo sigillatura statica	Alta velocità, basso attrito

Applicazioni

Industrie primarie

Industria	Applicazione
Elaborazione chimica	Steli di valvole, pompe chimiche, reattori: acidi, solventi, sostanze caustiche
Petrolio e gas	Valvole di controllo, valvole a saracinesca, BOP: disponibili gradi NACE/API
Farmaceutico	Lavorazione sterile, produzione di farmaci: disponibili gradi FDA/USP
Cibo e bevande	Valvole igieniche, apparecchiature di riempimento: PTFE puro conforme alla FDA
Generazione di energia	Sistemi di vapore ad alta temperatura, guarnizioni di turbine
Semiconduttore	Distribuzione di prodotti chimici ad elevata purezza, attrezzature per camere bianche
Industriale generale	Presse idrauliche, macchine per stampaggio ad iniezione, compressori, miscelatori, agitatori

Attrezzatura tipica

Valvole di controllo e isolamento

Valvole a saracinesca, valvole a sfera, valvole a globo

Pompe alternative

Pompe centrifughe (rotative lente)

Cilindri e attuatori idraulici

Compressori

Miscelatori e agitatori

Presse per forgiatura, macchine per stampaggio ad iniezione

Factory Factory Factory Factory

Applicazioni del mondo reale

Caso di studio 1: Baderna dello stelo della valvola di un impianto chimico

La sfida: un impianto chimico che trattava acidi aggressivi a 150°C sostituiva gli O-ring sugli steli delle valvole di controllo ogni 2-3 mesi, causando costosi tempi di inattività e problemi di sicurezza.

Soluzione: set di guarnizioni V-ring in PTFE con grado caricato al carbonio. Installato con le specifiche di coppia consigliate.

Risultato: zero perdite per 18 mesi. La guarnizione è stata serrata nuovamente due volte durante la manutenzione programmata. Riduzione dell’80% dei costi di manutenzione e dei tempi di inattività.

Caso di studio 2: Imballaggio della pompa per liquami

La sfida: una pompa per liquami che movimentava mezzi abrasivi consumava le guarnizioni standard ogni 4-6 settimane, richiedendo frequenti interruzioni della produzione.

Soluzione: set di baderne in PTFE caricato a vetro con anelli antiestrusione.

Risultato: il set di imballaggio è durato 8 mesi, 8 volte di più rispetto alla soluzione precedente. Intervalli di manutenzione prolungati. I tempi di attività della produzione sono notevolmente migliorati.

Caso di studio 3: conformità alle emissioni fuggitive

La sfida: un impianto di lavorazione del gas naturale doveva soddisfare gli standard ISO 15848 sulle emissioni fuggitive sulle valvole di controllo critiche.

Soluzione: set di baderne a basse emissioni a base di PTFE con pacchetto di lubrificazione proprietario, testato secondo ISO 15848.

Risultato: conformità alle emissioni superata. Tassi di perdita ben al di sotto dei limiti consentiti. Prestazioni a lungo termine verificate attraverso un monitoraggio continuo.

Nota: i risultati effettivi dei casi variano in base alle condizioni dell'applicazione. Contattaci per consigli specifici sull'applicazione.

Specifiche tecniche

Parametro	Valore
Intervallo di temperatura	Da -180°C a +200°C (PTFE), fino a +315°C (gradi modificati)
Pressione operativa	Fino a 500 bar (50 MPa) — dipende dal modello e dagli anelli antiestrusione
Velocità massima	< 5 m/s (alternativo)
Intervallo di pH	0-14 (esclusi metalli alcalini fusi, composti del fluoro)
Opzioni materiali	PTFE vergine, caricato con carbonio, caricato con vetro, caricato con MoS₂
Standard	API 6A, NACE, NORSOK M-710 (disponibile)
Gamma di diametri	Personalizzato: da 3 mm a 1000 mm+

Opzioni di qualità del materiale

Grado	Ideale per	Limite
PTFE vergine	Prodotti chimici puliti, applicazioni FDA, servizi generali: attrito minimo	Resistenza all'usura inferiore: non per abrasivi
PTFE caricato a carbonio	Alta velocità, dissipazione del calore, basso attrito: dove il calore si accumula	Non per ossidanti forti
PTFE caricato a vetro	Mezzi abrasivi, carico elevato, resistenza all'usura – dove sono presenti particelle	Potrebbe rigare gli alberi teneri: utilizzare un albero o un manicotto temprato
PTFE caricato con MoS₂	Supporti appiccicosi, coppia ridotta, maggiore potere lubrificante: dove i supporti si attaccano	Non per acidi ossidanti

Garanzia di qualità

Materiale PTFE vergine al 100%: nessuna macinazione, nessun materiale riciclato. Qualità costante, lotto dopo lotto.

Tracciabilità completa: ogni lotto è tracciabile, dalla materia prima al prodotto finito. Certificati dei materiali disponibili su richiesta.

Stampaggio di precisione — Ogni anello di baderna è stampato con precisione o lavorato con tolleranze strette.

Guida all'installazione: istruzioni di installazione dettagliate e specifiche di coppia con ogni ordine.

Sistema di qualità ISO: i processi di produzione seguono gli standard di qualità internazionali.

Gradi FDA disponibili: gradi conformi alla FDA e USP Classe VI per applicazioni alimentari e farmaceutiche.

Test Test Test Test

Domande frequenti

D: Cos'è il set di baderne in PTFE e come funziona?

R: Si tratta di una serie di anelli in PTFE, adattatore superiore, anelli centrali a V, adattatore inferiore, installati in un premistoppa.

Quando il dado premistoppa viene serrato, gli anelli a V si espandono radialmente sia contro l'albero che contro l'alloggiamento. La pressione del sistema energizza ulteriormente i labbri di tenuta, garantendo una tenuta più stretta all'aumentare della pressione. Auto-energizzante. Riavvitabile in caso di usura.

D: Set di guarnizioni o O-ring, quando dovrei cambiare?

R: Cambia quando gli O-ring continuano a non funzionare, su alberi in movimento, sotto fluttuazioni di pressione o in presenza di sostanze chimiche aggressive.

Gli O-ring sono statici, sigillano nelle scanalature fisse. I set di baderne sono dinamici, regolabili, riserrabili e costruiti per parti mobili.

Confronto dei costi: gli O-ring costano meno in anticipo. Ma se li sostituisci ogni 3 mesi, un set di imballaggio che dura 3-5 anni ti farà risparmiare una grande quantità di dollari in componenti, manodopera e tempi di fermo.

D: Quali sono i limiti e gli errori di installazione più comuni?

UN: Temperatura: da -180°C a +200°C (fino a +315°C modificato).

Pressione: fino a 500 bar. Velocità: < 5 m/s.

Errore più comune: stringere eccessivamente la ghiandola. Il PTFE è morbido, una compressione eccessiva provoca flusso freddo, deforma gli anelli e crea perdite anziché tenuta. Utilizzare una chiave dinamometrica. Stringere con incrementi.

Segui la nostra guida all'installazione, inclusa in ogni ordine.
