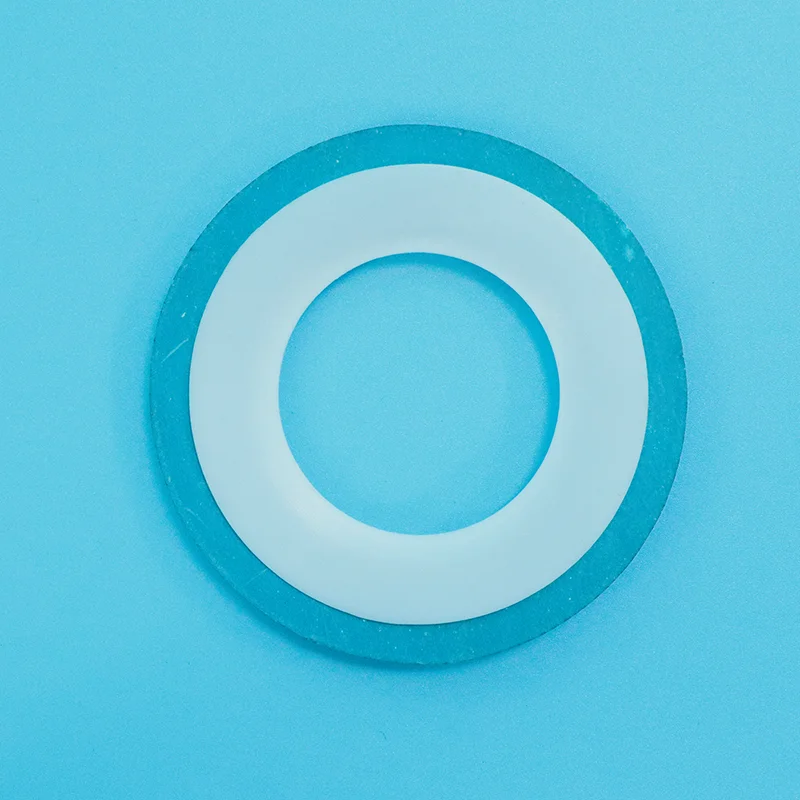

Guarnizione per busta in PTFE di tipo A

Taifno è un produttore e fornitore di guarnizioni per buste in PTFE di tipo A, un'alternativa economica al PTFE solido, che combina l'ampia resistenza chimica del rivestimento esterno (pH 0–14, contro acidi, alcali e solventi) con un nucleo di riempimento flessibile che migliora la comprimibilità e il recupero. Questo design riduce i costi dei materiali mantenendo prestazioni di tenuta affidabili nel servizio chimico a pressione medio-bassa.

Invia richiesta

Descrizione del prodotto

Se stai cercando una guarnizione per busta in PTFE di tipo A di alta qualità, puoi scegliere Taifno come fornitore e partner a lungo termine. Questo prodotto è dotato di un nucleo di riempimento morbido avvolto in un rivestimento in PTFE con una fessura tagliata dal bordo esterno al foro interno. Disponibile nelle dimensioni fino a DN500. Fattore di guarnizione m=2,5, sollecitazione minima di sede y=20 MPa.

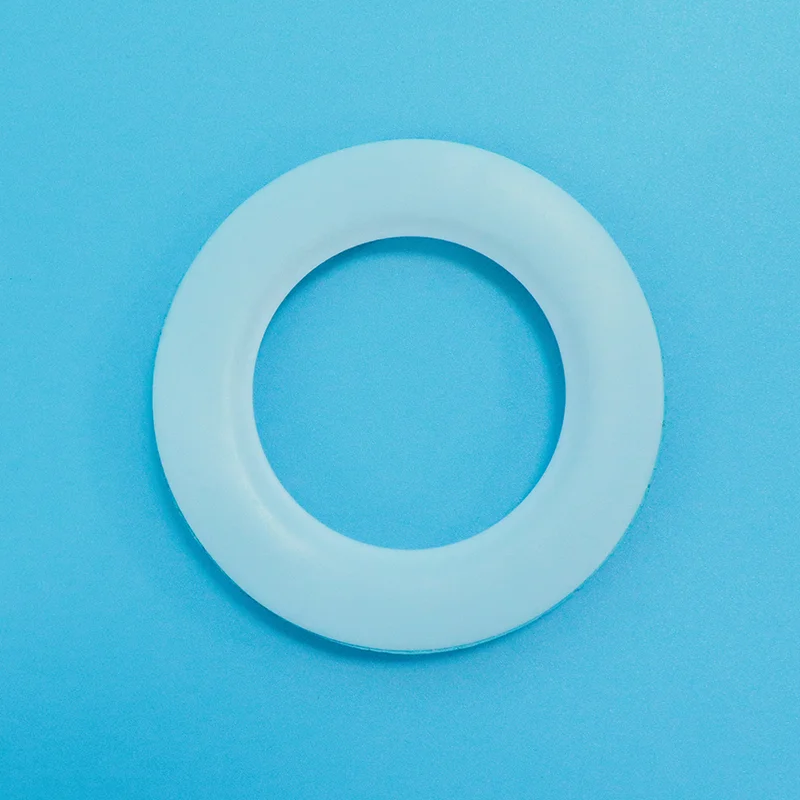

Type A PTFE Envelope Gasket

Cos'è la guarnizione per busta in PTFE di tipo A?

Una guarnizione a busta in PTFE di tipo A è costituita da un rivestimento esterno in PTFE con un nucleo di riempimento morbido all'interno. Il rivestimento in PTFE è tagliato dal bordo esterno verso l'interno fino al foro interno, consentendo l'inserimento del nucleo di riempimento.

Struttura:

Rivestimento in PTFE: realizzato con un foglio o un tubo in PTFE (in genere 0,8-1,0 mm di spessore), tagliato dal bordo esterno a circa 1,5-2 mm dal foro interno

Nucleo di riempimento: materiale non metallico come un foglio di gomma privo di amianto, fibra compressa o foglio composito di grafite

Costruzione di tipo A: il design a fessura semplifica l'inserimento del nucleo di riempimento, riducendo la complessità e i costi di produzione

Caratteristiche principali:

Rivestimento in PTFE: fornisce resistenza chimica universale (pH 0-14), superficie antiaderente e protegge il nucleo di riempimento dagli attacchi chimici

Nucleo di riempimento: fornisce comprimibilità, resilienza e capacità di adattarsi alle irregolarità della flangia

Economico: costi di produzione inferiori rispetto al tipo B o C: conveniente per servizi chimici generali

Guida al confronto e alla selezione

Tipo A vs Tipo B vs Tipo C vs PTFE solido

Caratteristica	Tipo A (fessura)	Tipo B (lavorato)	Tipo C (metallo ondulato)	PTFE solido
Costruzione	Spacco dal bordo esterno	Sezione quadrata lavorata	Inserto in metallo ondulato	PTFE solido monopezzo
Riempitivo	Morbido non metallico	Morbido non metallico	Metallo (acciaio inossidabile 304/316)	Nessuno
Limite di pressione	Fino a 4,0 MPa	Più alto	Più alto	Più alto
Resistenza chimica	★★★★☆	★★★★★	★★★★☆	★★★★★
Costo	$: il più economico	$$	$$$	$$$
Ideale per	Bassa pressione, servizio chimico generale	Pressione medio-alta, servizio critico	Alta pressione, ciclo termico	Massima resistenza chimica
Vantaggio chiave	Conveniente	Migliore integrità della tenuta	Resistenza allo scoppio, ritorno elastico	Massima purezza chimica

Guida alla selezione rapida

Se la tua candidatura è...	Scegliere...	Perché
Servizio corrosivo a bassa pressione, prodotti chimici generali, attento ai costi	Tipo A	Economico, buona resistenza chimica
Pressione medio-alta, sostanze chimiche critiche	Tipo B	Migliore integrità della tenuta
Alta pressione, cicli termici, rischio di esplosione	Tipo C	L'anima in metallo fornisce il ritorno elastico
Massima resistenza chimica, elevata purezza	PTFE solido	Nessun nucleo di riempimento, nessun rischio di permeazione

Applicazioni primarie

Industria	Applicazione	Perché digitare A
Elaborazione chimica	Flange di tubi, collegamenti di pompe: acidi, solventi, sostanze caustiche	Resistenza chimica + convenienza
Farmaceutico	Attrezzature per il trattamento sterile	La giacca in PTFE previene la contaminazione
Cibo e bevande	Collegamenti sanitari	Il PTFE è conforme alla FDA, antiaderente
Petrolio e gas	Linee corrosive a bassa pressione	Resistenza alla corrosione

Factory Factory Factory Factory

Specifiche tecniche

Proprietà della guarnizione della busta in PTFE di tipo A

Parametro	Valore
Intervallo di temperatura	Fino a +200°C
Limite di pressione	Fino a 4,0 MPa (40 bar)
Intervallo di pH	0-14 — resistenza chimica universale
Spessore rivestimento in PTFE	0,8-1,0 mm
Fattore di guarnizione (m)	2.5
Sollecitazione minima di seduta (y)	20MPa
Gamma di dimensioni	Fino a DN500 (consigliato)
Materiale	Rivestimento in PTFE + nucleo di riempimento non metallico

Taglie disponibili

Norma della flangia	Intervallo di dimensioni (DN)	Note
DIN/EN/JIS	DN25—DN500	Misure standard in magazzino
ASME/ANSI	1"-20"	Misure standard in magazzino
Dimensioni personalizzate	Disponibile su richiesta	Dimensioni speciali disponibili

Garanzia di qualità

Resina PTFE vergine al 100%: qualità costante, lotto dopo lotto

Tracciabilità completa: certificati dei materiali disponibili su richiesta

Molteplici opzioni di riempimento: gomma priva di amianto, fibra compressa, composito di grafite

Dimensioni personalizzate: disponibili nelle dimensioni della flangia standard e nelle dimensioni personalizzate

Tempi di consegna — dimensioni standard in magazzino (24-48 ore); dimensioni personalizzate 5-10 giorni

Test Test Test Test

Domande frequenti

D: Quando dovrei utilizzare la guarnizione della busta in PTFE di tipo A?

R: Una guarnizione a busta in PTFE di tipo A è costituita da un rivestimento in PTFE con una fessura tagliata dal bordo esterno al foro interno, con un nucleo di riempimento morbido inserito all'interno. La camicia in PTFE fornisce resistenza chimica universale (pH 0-14), mentre il nucleo riempitivo garantisce comprimibilità e resilienza.

Usa il tipo A quando: È necessaria resistenza chimica per servizi corrosivi a pressione medio-bassa (fino a 4,0 MPa) e il costo è una considerazione.

Quando NON utilizzare il Tipo A: Servizi ad alta pressione o critici in cui l'integrità della tenuta è fondamentale, considera il tipo B o C.

Confronto dei costi: Il tipo A costa il 30-50% in meno rispetto alle guarnizioni solide in PTFE della stessa dimensione, rendendola la scelta preferita per i servizi chimici generali.

D: Tipo A vs Tipo B vs Tipo C, quale dovrei scegliere?

R: Il tipo A (a fessura) è il più economico, ideale per i servizi chimici generali a bassa pressione.

Il tipo B (lavorato a macchina) offre una migliore integrità della tenuta con un involucro completo in PTFE e senza fessura, ideale per servizi critici a pressione medio-alta.

Il tipo C (metallo ondulato) fornisce la massima pressione nominale e resistenza allo scoppio, ideale per alta pressione e cicli termici.

Regola veloce:

Fino a 4,0 MPa, prodotti chimici generali → Tipo A.

Pressione più elevata, servizio critico → Tipo B.

Alta pressione, cicli termici, rischio di esplosione → Tipo C.

Nota sulle dimensioni: tipo A consigliato fino a DN500; per diametri maggiori è preferibile il Tipo C.

D: Quali sono i limiti delle guarnizioni a busta di Tipo A e quali sono gli errori più comuni?

UN: Temperatura: Fino a +200°C.

Pressione: Fino a 4,0 MPa (40 bar).

Chimico: Resistenza universale pH 0-14, NON compatibile con metalli alcalini fusi o fluoro elementare ad alte temperature.

Tre errori comuni:

(1) Utilizzando il tipo A in servizio ad alta pressione: sopra 4,0 MPa, la guarnizione potrebbe deformarsi o rompersi; utilizzare il tipo B o C.

(2) Serraggio eccessivo: una compressione eccessiva può danneggiare il rivestimento in PTFE in corrispondenza della fessura, esponendo il nucleo di riempimento ad attacchi chimici.

(3) Utilizzo in applicazioni con materiali che permeano il PTFE: alcune sostanze chimiche (acido nitrico, cloro, ossido di etilene) possono permeare attraverso il PTFE nel tempo e attaccare il nucleo di riempimento. Per questi servizi, sostituire regolarmente le guarnizioni o utilizzare guarnizioni in PTFE solido.
