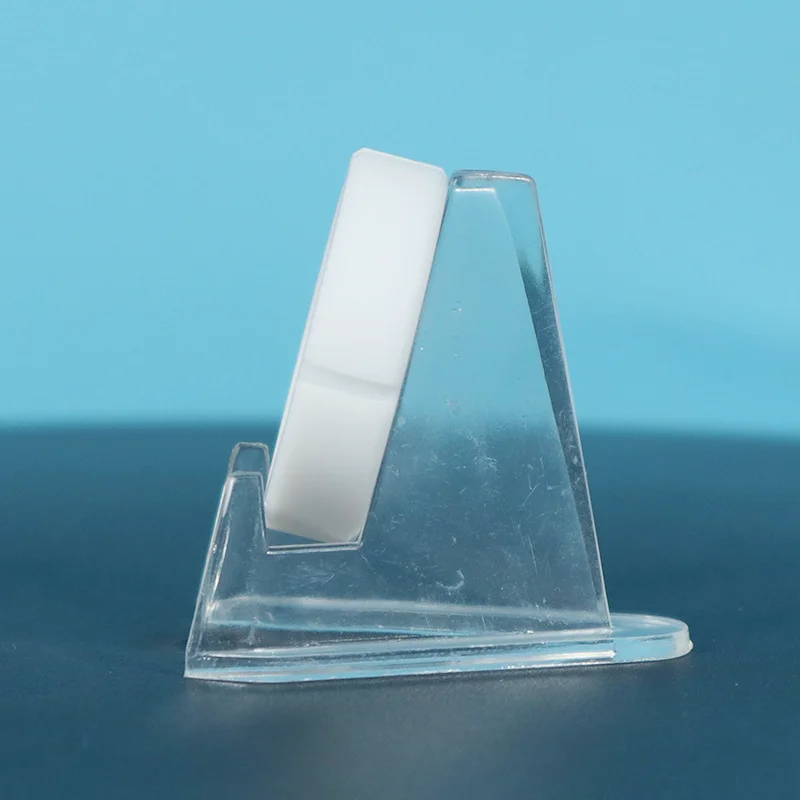

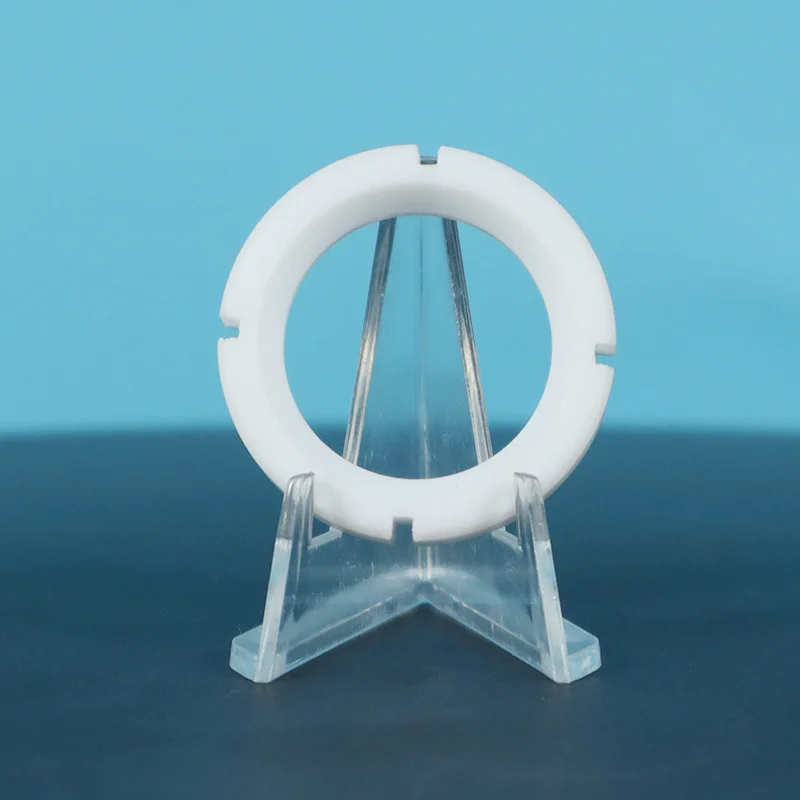

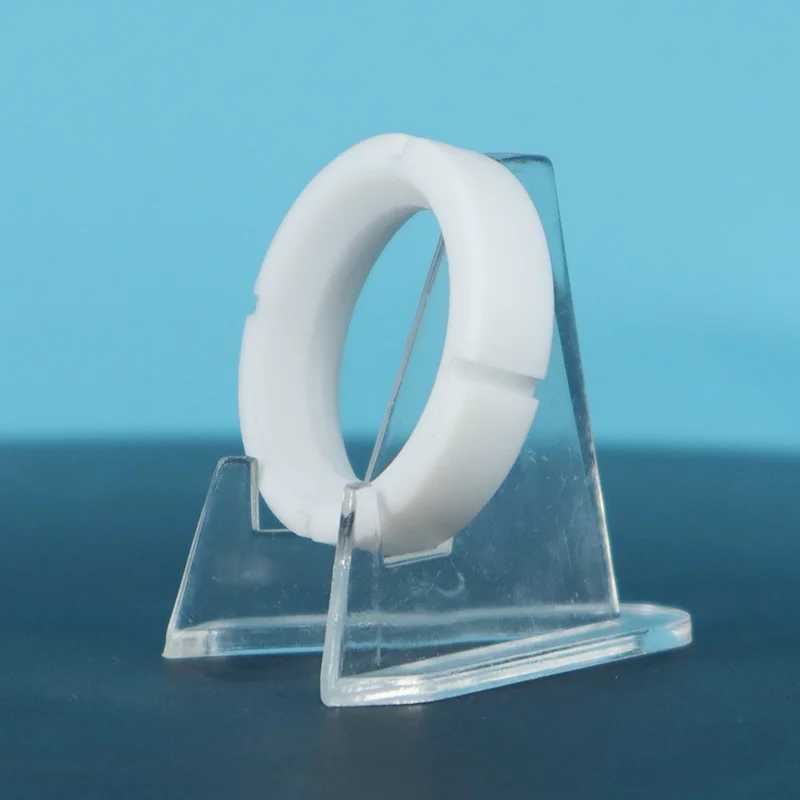

Sede valvola in PTFE vergine

Le sedi delle valvole in PTFE vergine sono adatte per un intervallo di temperature compreso tra -180°C e +200°C, resistono a pressioni fino a 414 bar e sono compatibili con un intervallo di pH compreso tra 0 e 14; nelle applicazioni per servizi chimici, la loro durata è da tre a cinque volte superiore a quella dei componenti in gomma o EPDM. Taifno offre soluzioni personalizzate e campioni gratuiti; contattateci per un preventivo e supporto tecnico.

Perché scegliere le sedi valvole in PTFE vergine?

Il problema del materiale del sedile

Se attualmente utilizzi sedi delle valvole in gomma, EPDM o metallo, potresti riscontrare uno o più di questi problemi:

Tre vantaggi fondamentali

1. Resistenza chimica universale: Il PTFE è chimicamente inerte praticamente verso tutti gli acidi, le basi, i solventi e gli idrocarburi. Risolve i problemi di tenuta nelle industrie chimiche, petrolifere, farmaceutiche e alimentari che altri materiali non sono in grado di gestire. Un materiale di seduta per quasi tutti i media.

2. Spegnimento a tenuta di bolle: Le sedi morbide in PTFE forniscono una chiusura di Classe VI (a tenuta di bolle), la classe di tenuta più stretta ottenibile. I sedili in metallo non possono raggiungere questo obiettivo. La gomma può, ma la gomma fallisce in mezzi aggressivi. Il PTFE offre zero perdite senza limitazioni chimiche.

3. Attrito più basso: Il PTFE ha il coefficiente di attrito più basso tra i materiali solidi (0,05-0,20), garantendo un funzionamento regolare della valvola, bassi requisiti di coppia e ridotta usura dell'attuatore. Nessun attaccamento. Nessun fastidio. Nessun accumulo di media.

Confronto: PTFE rispetto ad altri materiali per sedili

Confronto costi e prestazioni

Confronto delle prestazioni

Guida alla selezione rapida

Applicazioni

Industrie primarie

Attrezzatura tipica

Valvole a sfera flottanti e montate su trunnion

Valvole a farfalla

Valvole a saracinesca e valvole a globo

Valvole a maschio

Valvole di controllo

Valvole di ritegno

Applicazioni del mondo reale

Caso di studio 1: Problema di permeazione risolto con PTFE modificato TFM™

La sfida: il cliente di un produttore di valvole a sfera utilizzava sedi per valvole in PTFE che non fornivano sufficiente resistenza alla deformazione, all'usura e alla permeazione. Il PTFE inoltre tendeva a gonfiarsi e contrarsi, rendendo la tenuta imperfetta.

Soluzione: sostituito il materiale della sede della valvola con PTFE modificato TFM™, con una resistenza alla deformazione molto maggiore e un tasso di permeazione inferiore. Il materiale ha inoltre fornito una finitura superficiale più liscia, riducendo l'attrito e migliorando la tenuta tra sfera e sede.

Risultato: il nuovo sedile offriva una migliore resistenza alla permeazione, una migliore stabilità dimensionale e una maggiore integrità strutturale. Il produttore ora produce sedi per valvole di dimensioni da ¾ a 54 pollici, con applicazioni nei settori della lavorazione chimica, dell'etanolo, del petrolio e del gas, ferroviario, della carta e alimentare.

In conclusione: una modifica del materiale ha risolto tre problemi: permeazione, deformazione e attrito. Non sono necessarie ulteriori sostituzioni.

Caso di studio 2: La sede in PTFE ha raddoppiato la durata utile

La sfida: un produttore di concentrati per bevande ha riscontrato guasti alle guarnizioni delle valvole a farfalla a causa di sostanze chimiche aromatizzanti aggressive a temperature inferiori a 50 °C e a pressioni inferiori a 5 bar. La guarnizione FPM OEM si gonfiava, spiegazzava e si staccava sotto l'attacco chimico.

Soluzione: sostituito FPM con sedile a base di PTFE.

Risultato: la nuova sede a base di PTFE è durata 3 mesi, rispetto alla sede originale in FPM che è durata 1,5 mesi. Durata di servizio raddoppiata. Riduzione dei tempi di fermo per manutenzione del 50%.

In conclusione: semplice aggiornamento dei materiali. Durata 2 volte più lunga. Metà dei tempi di inattività.

Caso di studio 3: PTFE caricato a vetro: durata 8 volte più lunga

La sfida: un'attività mineraria sostituiva le sedi delle valvole ogni 4-6 settimane sulle valvole dei liquami che movimentavano particelle di minerali abrasivi. Le sedi in PTFE vergine si usuravano rapidamente, causando frequenti interruzioni della produzione.

Soluzione: aggiornati ai sedili in PTFE riempiti di vetro con maggiore resistenza all'usura e robustezza.

Risultato: le sedi sono durate 8 mesi, 8 volte di più rispetto al PTFE vergine. I tempi di attività della produzione sono notevolmente migliorati. Intervalli di manutenzione estesi da settimane a mesi.

In conclusione: un cambiamento. Vita 8 volte più lunga. Riduzione dell'80% dei tempi di inattività.

Nota: i risultati effettivi dei casi variano in base alle condizioni dell'applicazione. Contattaci per consigli specifici sull'applicazione.

Specifiche tecniche

Gradi disponibili

Garanzia di qualità

Materiale in resina vergine al 100%: nessuna macinazione, nessun materiale riciclato. Qualità costante, lotto dopo lotto.

Tracciabilità completa: ogni lotto è tracciabile, dalla materia prima al prodotto finito. Certificati dei materiali disponibili su richiesta.

Lavorazione di precisione: sedili lavorati con precisione con tolleranze strette (precisione di ± 0,1 mm) utilizzando torni CNC.

Certificazione ISO 9001: processi di produzione certificati secondo i sistemi di gestione della qualità ISO.

Disponibili gradi conformi alla FDA: i gradi di PTFE vergine soddisfano i requisiti FDA 21 CFR 177.1550.

Supporto per la progettazione personalizzata: supporto tecnico per ottimizzare la geometria della sede per il tuo progetto specifico di valvola.

Domande frequenti

D: Che cos'è la sede della valvola in PTFE vergine e come faccio a sapere se la mia necessita di sostituzione?

R: Il componente di tenuta nel punto in cui la sfera, il disco o l'otturatore incontrano il corpo della valvola. Il PTFE fornisce resistenza chimica universale, basso attrito e chiusura a tenuta di bolle di Classe VI.

Sostituisci quando vedi: perdita attraverso la valvola chiusa, coppia operativa superiore al normale, usura o rigature visibili o dopo un servizio prolungato in condizioni difficili.

Se non sei sicuro, inviaci una foto e le specifiche della tua valvola, ti aiuteremo a diagnosticare.

D: PTFE vergine o PTFE riempito: quale grado è adatto alla mia valvola?

R: Tre domande da porsi:

I tuoi supporti sono puliti o abrasivi? Pulito → PTFE vergine. Abrasivo → Caricato con vetro.

La temperatura è alta o è necessaria la dissipazione del calore? → Pieno di carbonio.

La permeazione è un problema o hai bisogno di una vita più lunga? → TFM™ modificato.

Regola veloce: PTFE vergine per purezza e conformità FDA. PTFE riempito per robustezza, resistenza all'usura e lunga durata.

Inviaci i tuoi media, temperatura, pressione, ti consigliamo il grado giusto in una risposta.

D: Quali sono i limiti e l'errore più comune?

UN: Temperatura: da -180°C a +200°C.

Pressione: fino a 414 bar, varia in base al grado e al design.

Limiti chimici:

Riempito di vetro: non per HF o alcali forti

Caricato con carbonio: non adatto a forti ossidanti

PTFE vergine e TFM™: non adatto a metalli alcalini fusi o fluoro gassoso

Errore più comune: compressione eccessiva. Il PTFE richiede una forza di posizionamento precisa. Troppa compressione danneggia il sedile; troppo poco provoca perdite.
