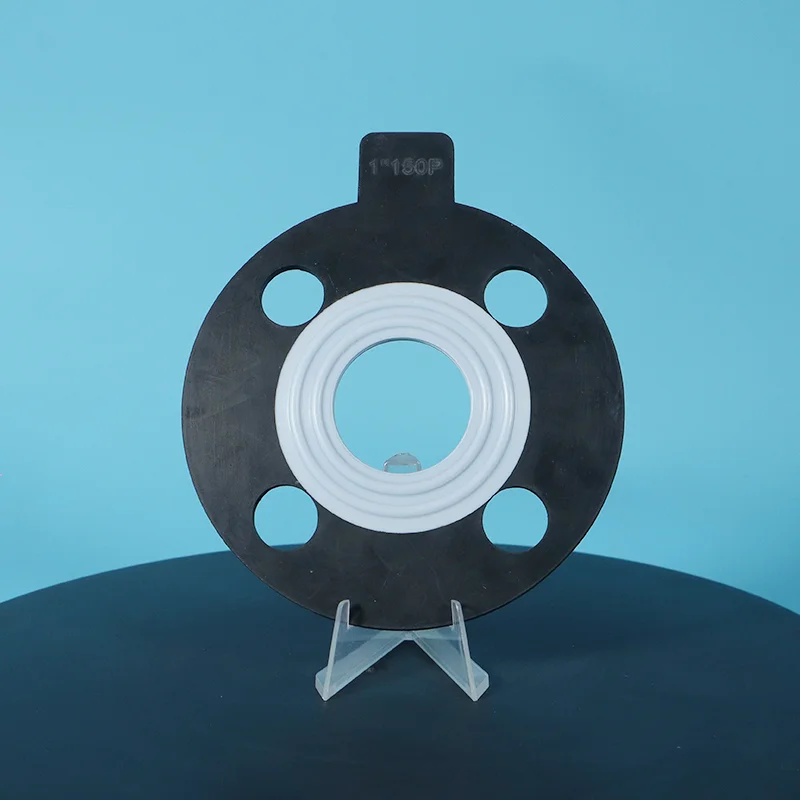

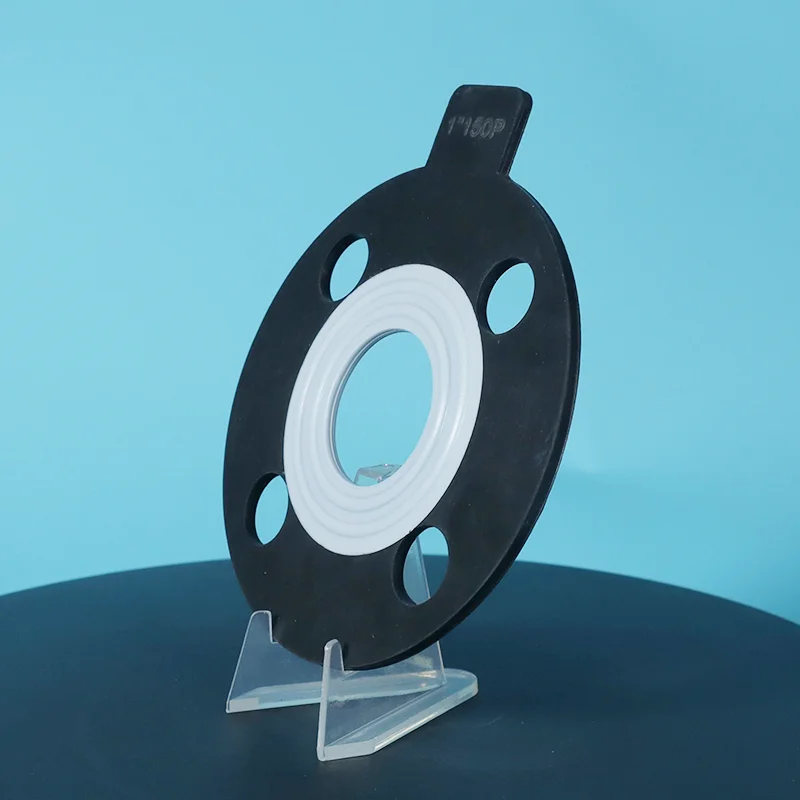

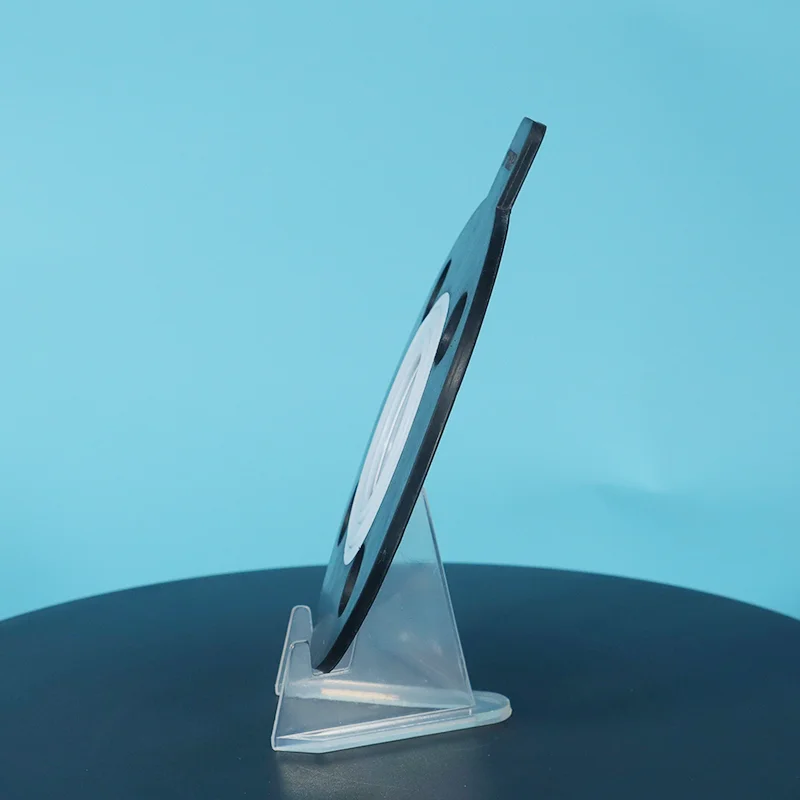

Guarnizione in gomma per busta PTFE con linea di filigrana

La guarnizione in gomma per busta in PTFE con linea di filigrana è un nucleo in gomma completamente incapsulato in PTFE, con un motivo a increspatura dell'acqua (seghettato) sulla faccia di tenuta. Il rivestimento in PTFE fornisce resistenza chimica universale (pH 0-14). La superficie ondulata dell'acqua è la chiave: fornisce una tenuta affidabile a bassa coppia, prevenendo danni alla flangia su flange rivestite in vetro e in plastica.

Invia le dimensioni, i mezzi e la temperatura della flangia a Taifno, possiamo offrire soluzioni personalizzate e prezzi diretti di fabbrica.

Che cos'è una guarnizione in gomma per busta in PTFE con linea di filigrana?

Una guarnizione rivestita in gomma PTFE è una guarnizione di tenuta composita costituita da un nucleo di gomma completamente incapsulato in un rivestimento in PTFE, con un motivo a increspature dell'acqua (seghettato) sulla superficie di tenuta. Questo design combina la comprimibilità della gomma con la resistenza chimica del PTFE e la presa sigillante di una superficie seghettata.

Struttura:

Nucleo in gomma: fornisce comprimibilità, recupero e conformabilità alle flange irregolari

Rivestimento in PTFE: fornisce resistenza chimica universale (pH 0-14), superficie antiaderente e previene la contaminazione dei supporti

Superficie ondulata dell'acqua: il motivo seghettato sulla superficie di tenuta fornisce una presa di tenuta affidabile con una bassa coppia di bulloni: impedisce lo scivolamento e riduce i requisiti di carico dei bulloni

Caratteristiche principali:

Sigillatura a bassa coppia: la superficie ondulata dell'acqua aderisce alla faccia della flangia con un carico di bullone inferiore rispetto al PTFE liscio, protegge le flange fragili

Adatto alle flange: il nucleo in gomma morbida e il rivestimento in PTFE proteggono le flange rivestite in vetro, in plastica e FRP

Resistenza chimica: il rivestimento in PTFE fornisce resistenza a pH 0-14 e protegge il nucleo in gomma dagli attacchi chimici

Comprimibilità: il nucleo in gomma riempie le irregolarità della flangia e compensa il rilassamento dei bulloni

Guida al confronto e alla selezione

PTFE rivestito in gomma vs PTFE espanso vs PTFE solido vs guarnizione della busta

Guida alla selezione rapida

Opzioni disponibili con nucleo in gomma

Applicazioni primarie

Specifiche tecniche

Proprietà della guarnizione rivestita in gomma PTFE

Garanzia di qualità

Resina PTFE vergine al 100%: qualità costante, lotto dopo lotto

Nucleo in gomma premium: elastomeri di alta qualità con tracciabilità completa

Incapsulamento completo: il PTFE copre completamente il nucleo in gomma, senza gomma esposta

Disponibili gradi conformi alla FDA: i gradi EPDM e silicone soddisfano i requisiti FDA

Tracciabilità completa: certificati dei materiali disponibili su richiesta

Dimensioni personalizzate: disponibili nelle dimensioni della flangia standard e nelle dimensioni personalizzate

Tempi di consegna — dimensioni standard 5-10 giorni; dimensioni personalizzate 10-15 giorni

Caso di studio

In un impianto di produzione di pesticidi nello Zhejiang, un reattore rivestito di vetro è stato sottoposto a condizioni di lavorazione chimica impegnative, con cicli di pressione giornalieri compresi tra -0,09 MPa di vuoto e 0,8 MPa di pressione dell'azoto.

A causa delle ripetute fluttuazioni del vuoto e della pressione positiva, le guarnizioni originali soffrivano di un recupero e di un rilassamento delle sollecitazioni di tenuta insufficienti, con conseguenti frequenti guasti alla tenuta e problemi di perdite che influivano sulla produzione continua.

Per soddisfare i requisiti di resistenza chimica, recupero della compressione e prestazioni di tenuta dinamica, come soluzione sostitutiva sono state installate guarnizioni incapsulate in PTFE con nucleo in gomma e superficie di tenuta seghettata. Lo strato esterno in PTFE fornisce un'eccellente resistenza agli agenti chimici corrosivi, mentre il nucleo in gomma offre elasticità e compensazione della compressione superiori, consentendo alla guarnizione di adattarsi a ripetuti cambiamenti di vuoto e pressione.

Dopo la sostituzione, il reattore ha funzionato in modo affidabile per oltre 1 anno senza perdite o guasti alla tenuta, migliorando significativamente la stabilità dell'apparecchiatura e l'affidabilità operativa.

Domande frequenti

D: Che cos'è una guarnizione in gomma per busta in PTFE con linea di filigrana e quando dovrei usarla?

R: Una guarnizione rivestita in gomma PTFE è costituita da un nucleo di gomma completamente incapsulato in un rivestimento in PTFE, con una superficie con increspature dell'acqua (seghettata) sulla superficie di tenuta. L'anima in gomma fornisce comprimibilità e recupero, adattandosi alle flange irregolari e compensando il rilassamento dei bulloni.

Il rivestimento in PTFE fornisce resistenza chimica e previene la contaminazione dei fluidi. La superficie ondulata dell'acqua fornisce una presa di tenuta affidabile con una bassa coppia di bulloni.

Usalo quando: Flange rivestite in vetro, flange in plastica, flange in FRP, è richiesta una tenuta a bassa coppia, superfici della flangia irregolari o danneggiate, applicazioni che richiedono sia resistenza chimica che comprimibilità.

Quando NON usarlo: Temperature estreme superiori a +200°C (utilizzare PTFE espanso o rivestimento metallico), applicazioni in cui il nucleo in gomma non è compatibile con il fluido (verificare la compatibilità chimica) o servizio ad alta pressione che richiede un'estrema resistenza allo scoppio.

D: PTFE rivestito in gomma o PTFE espanso, quale dovrei scegliere per le flange smaltate?

R: Entrambi sono eccellenti per le flange rivestite in vetro, ma hanno priorità diverse.

Rivestito in gomma PTFE: l'anima in gomma offre la massima comprimibilità e recupero. La superficie ondulata dell'acqua fornisce una presa di tenuta alla coppia più bassa. Il rivestimento in PTFE fornisce resistenza chimica.

Ideale quando: hai bisogno della massima protezione della flangia, della coppia più bassa possibile e che i materiali del nucleo in gomma siano compatibili con i tuoi supporti.

PTFE espanso (ePTFE): PTFE puro, senza anima in gomma. Si adatta alle irregolarità della flangia. Eccellente resistenza chimica e intervallo di temperatura.

Ideale quando: il supporto non è compatibile con alcun nucleo in gomma, è necessaria la conformità FDA/USP o è necessaria una compatibilità chimica più ampia.

Regola veloce:

Coppia più bassa + compatibilità con gomma → rivestito in gomma PTFE.

Compatibilità chimica + conformità FDA → ePTFE.

D: Quali sono i limiti e quali sono gli errori più comuni?

UN: Temperatura: da -180°C a +200°C (a seconda del nucleo in gomma).

Chimico: pH 0-14, il rivestimento in PTFE fornisce resistenza universale, ma il nucleo in gomma presenta limitazioni chimiche.

Pressione: Più basse delle guarnizioni con nucleo metallico, non per pressioni estremamente elevate.

Tre errori comuni:

(1) Utilizzo del nucleo in gomma sbagliato per il mezzo: il rivestimento in PTFE protegge il nucleo in gomma ma se il PTFE è danneggiato, il nucleo in gomma deve essere compatibile con il mezzo.

(2) Serraggio eccessivo: l'anima in gomma è morbida; una compressione eccessiva può danneggiare il rivestimento in PTFE; utilizzare una coppia bassa con installazione controllata.

(3) Superamento dei limiti di temperatura: il limite di temperatura del nucleo in gomma è inferiore al rivestimento in PTFE; il limite complessivo della guarnizione è fissato dal nucleo in gomma, non dal PTFE.
