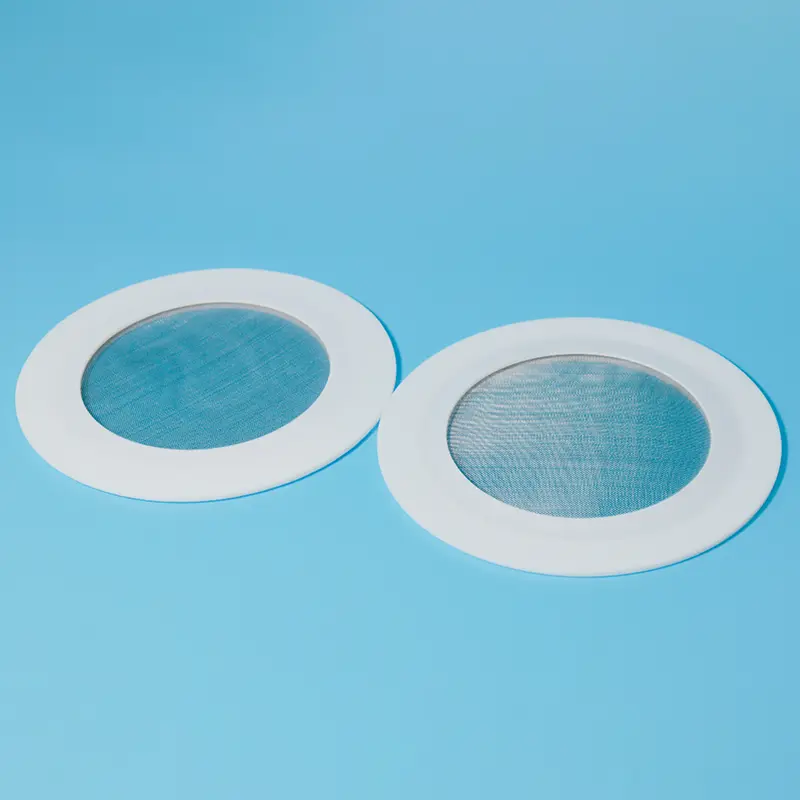

Guarnizione in PTFE rinforzato con rete metallica

Le guarnizioni in PTFE rinforzato con rete metallica offrono una resistenza strutturale superiore rispetto alle guarnizioni in PTFE standard, con una resistenza alla pressione fino a 6,4 MPa (64 bar); le specifiche della maglia disponibili vanno dal n. 40 al n. 200 (materiale SUS316). In qualità di produttore professionale, Taifno offre anche modelli conformi alla FDA adatti all'industria alimentare e farmaceutica.

Si prega di fornire le dimensioni della flangia e le specifiche della maglia e forniremo un preventivo entro 24 ore.

Che cos'è una guarnizione in PTFE rinforzato con rete metallica?

Una guarnizione in PTFE rinforzato con rete metallica è un componente di tenuta composito che combina un elemento di tenuta in PTFE con una rete di acciaio inossidabile (SUS316) integrata nella struttura della guarnizione. La rete metallica fornisce rinforzo mentre il PTFE fornisce resistenza chimica e tenuta.

Due configurazioni principali:

Guarnizione rinforzata (strutturale): rete metallica incorporata nel corpo in PTFE per resistere al flusso freddo, ridurre il rilassamento da scorrimento e prevenire lo scoppio ad alta pressione

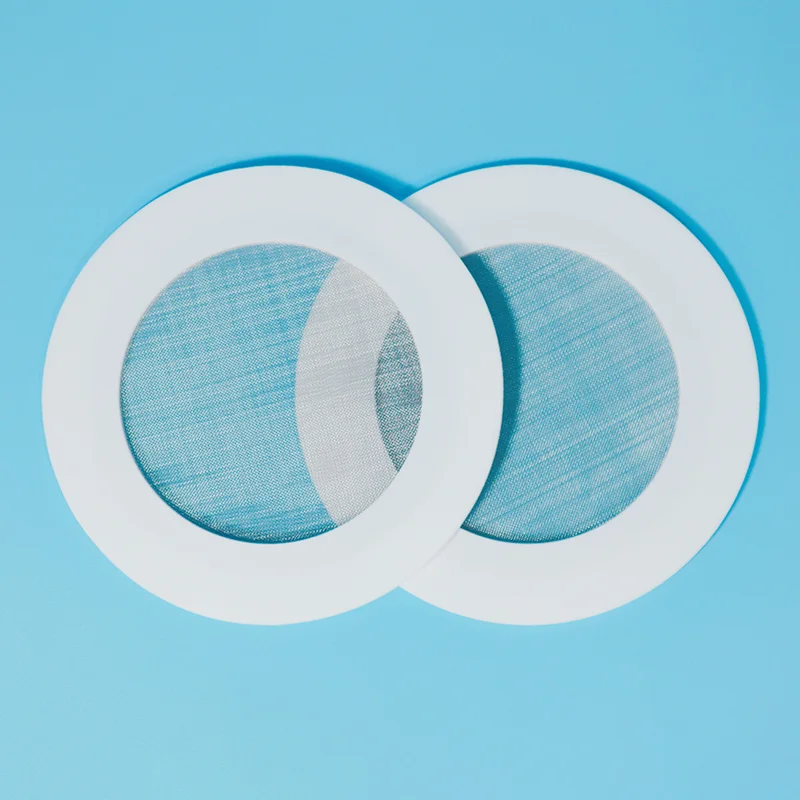

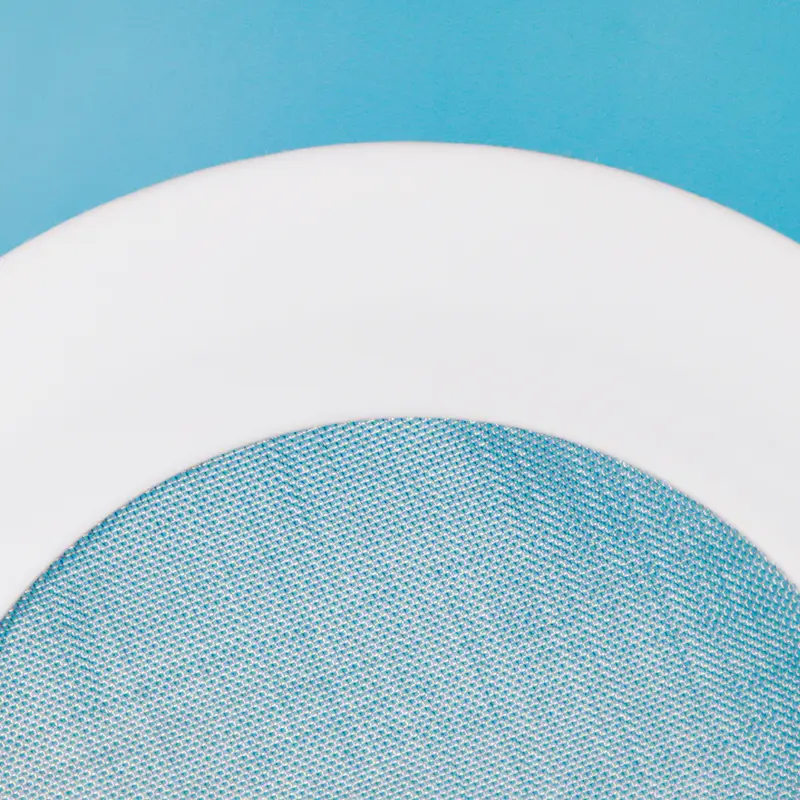

Guarnizione del filtro (filtro): la rete metallica copre il foro, fungendo da filtro integrato per catturare le particelle mentre il PTFE sigilla la flangia

Come funziona:

Corpo in PTFE: fornisce resistenza chimica universale (pH 0-14) e tenuta a basso attrito

Rete metallica (SUS316): fornisce rinforzo, resistenza allo scoppio e filtrazione

Legame omogeneo: PTFE fuso attorno al metallo durante la sinterizzazione: senza adesivi, senza delaminazione

Vantaggi principali:

Design rinforzato:riduce lo scorrimento viscoso e il flusso freddo, mantiene la coppia di serraggio dei bulloni più a lungo

Protezione contro lo scoppio:il rinforzo metallico impedisce l'estrusione della guarnizione ad alta pressione

Filtrazione integrata:cattura i particolati senza un filtro separato

Tenuta a bassa coppia:adatto per flange smaltate, FRP e ghisa

Ampia compatibilità chimica:Il PTFE gestisce pH 0-14, la rete SUS316 gestisce la maggior parte dei fluidi

Gradi conformi alla FDA disponibili:applicazioni alimentari e farmaceutiche

Opzioni di rete versatili:disponibile da #40 a #200 mesh (AISI 316)

Limitazioni di cui essere a conoscenza:

La rete del filtro richiede un'ispezione periodica: l'intasamento può causare cadute di pressione o danni

Non per filtraggio pesante continuo: utilizzare un filtro dedicato per il caricamento di solidi pesanti

Guida al confronto e alla selezione

Guarnizione in PTFE a rete metallica, rivestimento metallico e PTFE standard

Guida alla selezione rapida

Guida alla selezione della dimensione della maglia

Applicazioni primarie

Specifiche tecniche

Proprietà della guarnizione in PTFE rinforzato con rete metallica

Taglie disponibili

Garanzia di qualità

Resina PTFE vergine al 100%: qualità costante, lotto dopo lotto

Rete in acciaio inossidabile SUS316: materiale resistente alla corrosione e per uso alimentare

Legame omogeneo — PTFE fuso attraverso le perforazioni della rete — nessuna delaminazione

Disponibili gradi conformi alla FDA: per applicazioni alimentari, bevande e farmaceutiche

Tracciabilità completa: certificati dei materiali su richiesta

Tempi di consegna — dimensioni standard in magazzino (24-48 ore); dimensioni personalizzate 7-15 giorni

Caso di studio

In una stazione di raccolta del gas naturale nel nord-ovest della Cina, un gasdotto ad alta pressione da 15 MPa ha operato in condizioni di alta pressione a lungo termine, frequenti fluttuazioni di pressione e condizioni complesse dei fluidi. Le guarnizioni a spirale originali hanno gradualmente sofferto di corrosione e degrado della tenuta causato dalla continua esposizione a mezzi corrosivi e ripetuti cicli di pressione, creando potenziali rischi di perdite e influenzando il funzionamento sicuro del sistema di tubazioni.

Per affrontare queste sfide, come soluzione sostitutiva sono state installate guarnizioni in PTFE rinforzate con inserti in rete di acciaio inossidabile 316L. Lo strato sigillante in PTFE fornisce un'eccellente resistenza chimica, mentre il rinforzo in rete di acciaio inossidabile 316L migliora la resistenza meccanica, la resistenza alla pressione e la stabilità della tenuta a lungo termine.

Dopo la sostituzione, la tubazione ha funzionato ininterrottamente per più di 2 anni in condizioni di pressione fluttuante, mantenendo prestazioni di tenuta affidabili con perdite pari a zero per tutto il periodo di servizio.

Domande frequenti

D: Cos'è una guarnizione in PTFE rinforzato con rete metallica e quando dovrei usarla?

R: Una guarnizione in PTFE rinforzato con rete metallica (nota anche come guarnizione del filtro in PTFE o guarnizione in PTFE rinforzato) combina la resistenza chimica del PTFE con il rinforzo o la filtrazione della rete di acciaio inossidabile.

Utilizza la versione rinforzata quando hai bisogno di resistenza al creep e protezione dallo scoppio, in servizi ad alta pressione, cicli termici o vuoto dove il PTFE standard si deformerebbe.

Utilizza la versione con filtro quando è necessario rimuovere particolati dal flusso di fluido sigillando al tempo stesso la flangia, elimina un filtro separato, riduce i punti di perdita e riduce i costi di installazione.

Disponibili con dimensioni di maglia da #40 a #200 (SUS316) e gradi conformi alla FDA.

D: Quali dimensioni di maglia sono disponibili e come faccio a scegliere quella giusta?

R: Le guarnizioni in PTFE con rete metallica sono generalmente disponibili con mesh n. 40, n. 60, n. 100, n. 150 e n. 200 (acciaio inossidabile SUS316).

Guida alla selezione:

#40 (grossolano): solidi di grandi dimensioni, fanghi, attività mineraria.

#60 (medio): filtrazione industriale generale.

#100 (fine): lavorazione chimica, filtrazione moderata.

#150-#200 (molto fine): applicazioni farmaceutiche, di elevata purezza, alimentari.

Una maglia più alta fornisce una filtrazione più fine ma una maggiore caduta di pressione. Per il caricamento di solidi pesanti, utilizzare un filtro dedicato, la rete della guarnizione serve per la rimozione di particelle da leggere a moderate.

Hai bisogno di aiuto per selezionare la mesh giusta? Contattaci con i tuoi media, temperatura, pressione e dimensione delle particelle.

D: Quali sono i limiti e gli errori più comuni?

UN: Temperatura: Da -180°C a +200°C servizio continuo.

Pressione: Fino a 6,4 MPa (64 bar), a seconda dello spessore e del design.

Chimico: PTFE pH 0-14 — La rete SUS316 gestisce la maggior parte degli acidi, alcali e solventi.

Tre errori comuni:

(1) Se si utilizza la guarnizione del filtro per il caricamento di solidi pesanti, si creano intasamenti, aumenta la pressione e la guarnizione potrebbe guastarsi. Utilizzare un filtro dedicato per i solidi pesanti.

(2) Scegliere la dimensione della maglia sbagliata: una maglia troppo fine provoca una caduta di pressione; troppo grossolano lascia passare le particelle.

(3) Ignorare l'ispezione periodica: i filtri possono allentarsi o danneggiarsi nel tempo; ispezionare regolarmente.
