Inoltreguarnizioni standard in PTFE, Taifnooffre anche guarnizioni a busta in PTFE. Con oltre 20 anni di esperienza nel settore, disponiamo di capacità complete in ricerca e sviluppo, produzione e vendite; i nostri prodotti sono compatibili con un intervallo di pH compreso tra 0 e 14, adatti a un ampio intervallo di temperature e offrono un buon rapporto qualità-prezzo.
Le guarnizioni a busta in PTFE sono guarnizioni di tenuta composite costituite da un rivestimento esterno in PTFE che incapsula un nucleo di riempimento comprimibile. La camicia in PTFE fornisce resistenza chimica universale (pH 0-14). Il nucleo di riempimento fornisce comprimibilità, resilienza e conformabilità alle irregolarità della flangia.
Il problema che risolvono: Le guarnizioni standard in PTFE sono rigide e costose. Le guarnizioni in gomma si degradano negli agenti chimici. Le flange rivestite in vetro hanno superfici irregolari che le guarnizioni standard non possono sigillare. Le guarnizioni delle buste risolvono tutti e tre i problemi.
|
Parametro |
Descrizione |
|
Costruzione |
Taglio della camicia in PTFE dal bordo esterno al foro interno; nucleo di riempimento morbido inserito attraverso la fessura |
|
Pressione |
Fino a 4,0 MPa |
|
Gamma di dimensioni |
DN25-DN500 |
|
Caratteristica fondamentale |
Il più economico, 30-50% in meno rispetto al PTFE solido |
|
Ideale per |
Bassa pressione, servizi chimici generali, applicazioni attente ai costi |
|
Parametro |
Descrizione |
|
Costruzione |
Sezione quadrata lavorata; nucleo di riempimento completamente incapsulato senza fessura |
|
Pressione |
Fino a 5,0 MPa |
|
Gamma di dimensioni |
DN25-DN500 |
|
Caratteristica fondamentale |
Incapsulamento completo: migliore integrità della tenuta; il diametro interno può corrispondere al foro della flangia per evitare turbolenze del flusso |
|
Ideale per |
Pressione medio-alta, servizio chimico critico, priorità all'integrità della tenuta |
|
Parametro |
Descrizione |
|
Costruzione |
Nastro in PTFE piegato e termosaldato; inserto metallico ondulato (SS 304/316) all'interno |
|
Pressione |
Massima (sopra il tipo A/B) |
|
Gamma di dimensioni |
DN350+ (consigliato) |
|
Caratteristica fondamentale |
L'anima in metallo ondulato garantisce il recupero del ritorno elastico e la resistenza allo scoppio |
|
Ideale per |
Alta pressione, cicli termici, flange di grande diametro, rischio di scoppio |
|
Condizione di applicazione |
Tipo consigliato |
Motivo |
|
Bassa pressione, prodotti chimici generici, priorità in termini di costi |
Tipo A |
Il più economico: 30-50% in meno rispetto al PTFE solido |
|
Pressione medio-alta, priorità all'integrità della tenuta |
Tipo B |
Incapsulamento completo, nessuna fessura, nessun nucleo di riempimento esposto |
|
Alta pressione, cicli termici, grande diametro |
Tipo C |
L'anima in metallo garantisce il recupero del ritorno elastico e la resistenza allo scoppio |
|
Industria |
Applicazione |
Tipo consigliato |
|
Elaborazione chimica |
Flange di tubi, collegamenti di pompe, passaggi di reattori: acidi, solventi, sostanze caustiche |
Tipo A / B / C (a seconda della pressione) |
|
Attrezzatura rivestita di vetro |
Reattori, recipienti, flange di tubi rivestiti di vetro |
Tipo B/C |
|
Farmaceutico |
Attrezzature sterili, bioreattori: conformità FDA |
Tipo B |
|
Cibo e bevande |
Collegamenti sanitari, attrezzature di riempimento: conformità FDA |
Tipo A o B |
|
Petrolio e gas |
Linee corrosive, apparecchiature della testa pozzo |
Tipo C |
|
Scambiatori di calore |
Flange di grande diametro, ciclaggio termico |
Tipo C |
|
Flange in FRP/plastica |
Tubazioni in FRP, flange per apparecchiature in plastica |
Tipo A/B |

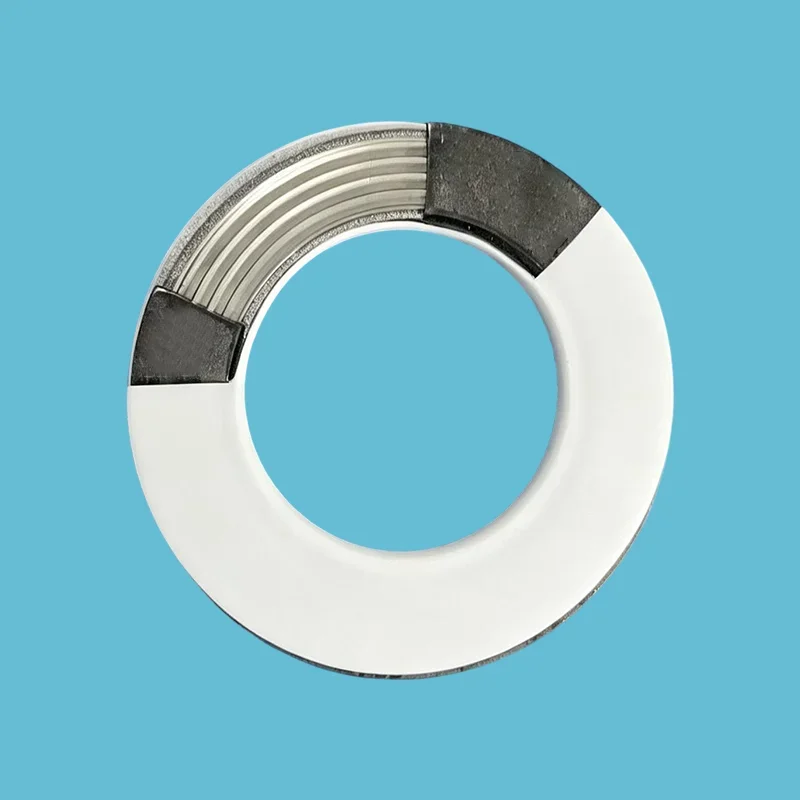

Le flange rivestite in vetro presentano superfici ondulate e irregolari a causa del processo di rivestimento del vetro. Le guarnizioni standard in PTFE richiedono un'elevata coppia di serraggio dei bulloni per sigillare, il che rompe il fragile strato di vetro.
Le guarnizioni delle buste risolvono questo problema:
Tenuta a bassa coppia— previene la rottura del vetro
Conformabilità— compensa superfici ondulate e irregolari
Rivestimento in PTFE- gestisce mezzi aggressivi
Nucleo comprimibile— assorbe le irregolarità della flangia
La giacca in PTFE resiste a quasi tutti i prodotti chimici con pH compreso tra 0 e 14, acidi forti, alcali, solventi, idrocarburi, cloro e altro. Il nucleo di riempimento è completamente protetto e non entra mai in contatto con il materiale.
Le guarnizioni a busta sigillano con una coppia significativamente inferiore rispetto alle guarnizioni in PTFE solido, proteggendo le fragili flange in vetro e in plastica da eventuali danni.
Il nucleo comprimibile compensa superfici ondulate, graffi, vaiolature, distorsioni della flangia e deformazioni.
Le guarnizioni a busta di tipo A costano il 30-50% in meno rispetto alle guarnizioni solide in PTFE della stessa dimensione, offrendo resistenza chimica a una frazione del costo.
La giacca in PTFE soddisfa FDA 21 CFR 177.1550. Anime di riempimento per uso alimentare disponibili per applicazioni alimentari e farmaceutiche.
R: Una guarnizione a busta in PTFE è costituita da un rivestimento esterno in PTFE che incapsula un nucleo di riempimento comprimibile. La camicia in PTFE fornisce resistenza chimica universale (pH 0-14, fino a +200°C) mentre il nucleo riempitivo fornisce comprimibilità e resilienza.
Utilizzare le guarnizioni della busta quando:Hai bisogno di resistenza chimica su flange irregolari o rivestite di vetro, di tenuta a bassa coppia per proteggere superfici fragili, di resistenza chimica economicamente vantaggiosa (30-50% in meno rispetto al PTFE solido) o di materiali conformi alla FDA per applicazioni alimentari/farmaceutiche.
Quando NON utilizzare:Pressione estremamente elevata (utilizzare rivestimento metallico), vapore ad alta temperatura superiore a +200°C o applicazioni che richiedono assoluta purezza chimica senza nucleo di riempimento (utilizzare PTFE solido).
R: Tre tipologie per tre diverse applicazioni:
Tipo A (fessura): Il più economico (30-50% in meno del PTFE solido). Pressione fino a 4,0 MPa. Ideale per servizi chimici generali a bassa pressione.
Tipo B (lavorato): Nessuna fessura, nucleo di riempimento completamente incapsulato. Pressione fino a 5,0 MPa. Il diametro interno può corrispondere al foro della flangia per evitare turbolenze del flusso. Ideale per servizi chimici critici a pressione medio-alta.
Tipo C (pieghevole): L'anima in metallo ondulato garantisce il recupero del ritorno elastico e la resistenza allo scoppio. Consigliato per DN350+. Ideale per alta pressione, cicli termici, flange di grande diametro e rischio di scoppio.
Regola veloce:
Economy + bassa pressione → Tipo A.
Integrità di tenuta + pressione medio-alta → Tipo B.
Alte prestazioni + grande diametro → Tipo C.
UN:Temperatura: Fino a +200°C (limite PTFE: il riempitivo può limitare un valore inferiore a seconda del materiale del nucleo).
Pressione: Tipo A fino a 4,0 MPa, Tipo B fino a 5,0 MPa, Tipo C massimo.
Chimico: Resistenza universale pH 0-14, non compatibile con metalli alcalini fusi o fluoro elementare ad alte temperature.
Tre errori comuni:
(1) Serraggio eccessivo su flange smaltate: le guarnizioni a busta sigillano con una coppia inferiore rispetto al PTFE solido; una compressione eccessiva danneggia il rivestimento in PTFE e può incrinare i rivestimenti in vetro. Utilizzare una chiave dinamometrica e seguire le specifiche del produttore della flangia.
(2) Utilizzando il tipo A in servizio ad alta pressione: sopra 4,0 MPa, la guarnizione potrebbe deformarsi o cedere; utilizzare il tipo B o C.
(3) Non si stringe nuovamente dopo variazioni di temperatura: il PTFE presenta espansione/contrazione termica; per temperature di esercizio superiori a 100°C, serrare nuovamente i bulloni a temperatura ambiente. Includiamo le specifiche di installazione in ogni ordine.
