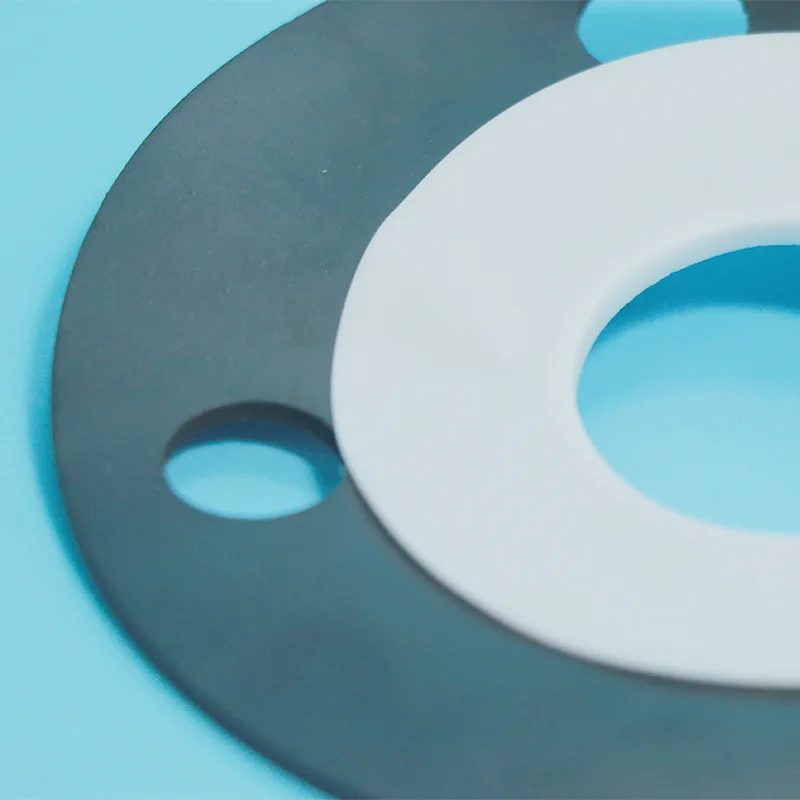

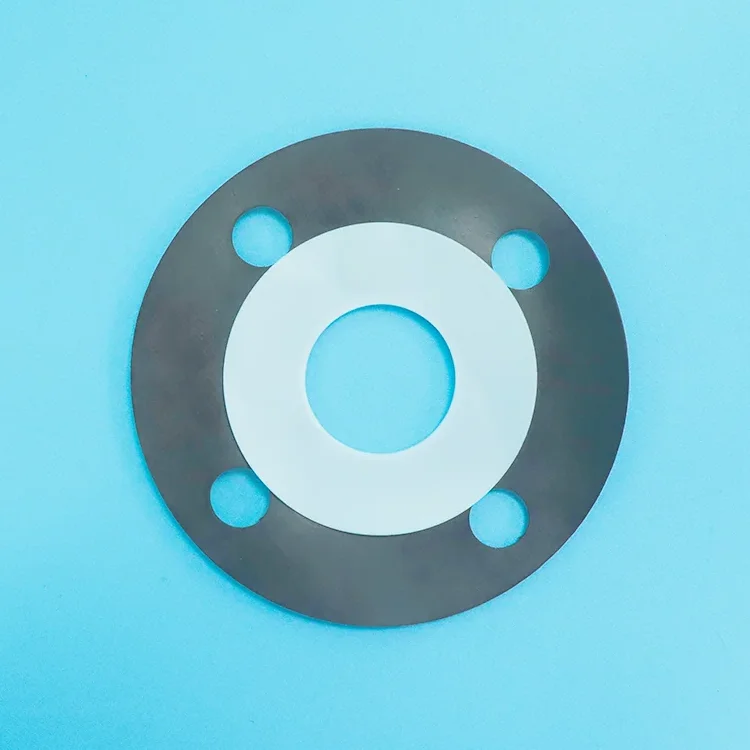

Guarnizione a busta in PTFE di tipo B

La guarnizione a busta in PTFE di tipo B è ricavata dal blocco di PTFE in una sezione trasversale quadrata, incapsulando completamente il nucleo di riempimento senza fessura. Integrità di tenuta migliore rispetto al tipo A. Costo inferiore rispetto al PTFE solido.

Invia le dimensioni e i supporti della flangia a Taifno, siamo un produttore professionale e possiamo offrire soluzioni personalizzate.

Cos'è la guarnizione per busta in PTFE di tipo B?

Una guarnizione a busta in PTFE di tipo B è costituita da un rivestimento esterno in PTFE ricavato da un blocco o foglio di PTFE solido, che incapsula completamente un nucleo di riempimento morbido. A differenza del Tipo A (che ha una fessura tagliata dal bordo esterno), il Tipo B ha una sezione trasversale quadrata e non ha fessura: il nucleo di riempimento è completamente sigillato all'interno dell'involucro in PTFE.

Struttura:

Rivestimento in PTFE: lavorato da un blocco o un foglio di PTFE in una sezione trasversale quadrata, incapsulando completamente il nucleo di riempimento senza fessura esposta

Nucleo di riempimento: materiale non metallico come un foglio di gomma privo di amianto, fibra compressa o foglio composito di grafite

Costruzione di tipo B: busta intera con sezione trasversale quadrata lavorata, senza fessura, senza riempitivo esposto, migliore integrità della sigillatura

Caratteristiche principali:

Nessuna fessura: il nucleo di riempimento è completamente sigillato all'interno del rivestimento in PTFE, nessun punto debole esposto

Migliore integrità della tenuta: la struttura lavorata offre prestazioni di tenuta superiori rispetto al tipo A

Corrispondenza del diametro interno: il diametro interno può essere lavorato per adattarsi al foro della flangia, prevenendo turbolenze del flusso e riducendo l'erosione

Guida al confronto e alla selezione

Tipo A vs Tipo B vs Tipo C vs PTFE solido

Guida alla selezione rapida

Applicazioni primarie

Specifiche tecniche

Proprietà della guarnizione della busta in PTFE di tipo B

Opzioni di riempimento disponibili

Caso di studio

In un grande impianto petrolchimico di Shanghai, la valvola della tubazione di uscita di un compressore del gas di cracking di etilene (Classe 300) funzionava in condizioni di servizio contenenti H₂S con esposizione a mezzi corrosivi, temperature elevate, fluttuazioni di pressione e frequenti cicli di avvio-arresto. Le guarnizioni a spirale originali perdevano gradualmente le prestazioni di tenuta durante il funzionamento a lungo termine a causa della corrosione dei materiali di avvolgimento e dei componenti di riempimento, creando potenziali rischi di perdite e aumentando i requisiti di manutenzione.

Per affrontare queste sfide, l'impianto ha sostituito le guarnizioni esistenti con guarnizioni incapsulate in PTFE di tipo B. Dotato di un nucleo di riempimento flessibile completamente rivestito in PTFE, questo design fornisce un'eccellente resistenza a H₂S, acidi, alcali e altri prodotti chimici aggressivi, impedendo al contempo il contatto diretto tra il mezzo di processo e il materiale di riempimento interno. Il nucleo comprimibile offre inoltre prestazioni di recupero migliorate, consentendo alla guarnizione di compensare le irregolarità della flangia e le fluttuazioni di pressione durante il funzionamento.

Dopo l'installazione, le guarnizioni incapsulate in PTFE di tipo B hanno raggiunto prestazioni di tenuta stabili nell'applicazione della valvola di uscita del compressore del gas del cracker di etilene. Durante il ciclo di turnaround di 4 anni, il sistema ha mantenuto perdite pari a zero, dimostrando l'affidabilità a lungo termine della tecnologia delle guarnizioni incapsulate in PTFE nelle impegnative applicazioni di tenuta petrolchimica, riducendo al contempo la frequenza di manutenzione e migliorando la sicurezza operativa.

Domande frequenti

D: Cos'è una guarnizione a busta in PTFE di tipo B e quando dovrei usarla?

R: Una guarnizione a busta in PTFE di tipo B è una giacca in PTFE lavorato con sezione trasversale quadrata, che incapsula completamente un nucleo di riempimento morbido senza fessura. La busta piena fornisce un'integrità di sigillatura superiore rispetto al tipo A (tipo a fessura), nessun nucleo di riempimento esposto, nessun potenziale punto debole. Il diametro interno può essere lavorato per adattarsi al foro della flangia, prevenendo turbolenze del flusso.

Usa il tipo B quando: Hai bisogno di una migliore affidabilità di tenuta rispetto al Tipo A per servizi corrosivi a pressione medio-alta (fino a 5,0 MPa), ma non vuoi pagare per il PTFE solido.

Quando NON utilizzare il Tipo B: Applicazioni a bassa pressione e sensibili ai costi in cui il tipo A è sufficiente. Per servizi ad alta pressione o di grande diametro, prendere in considerazione il Tipo C. Per la massima purezza chimica e nessun rischio di permeazione, prendere in considerazione il PTFE solido.

D: Guarnizione di tipo B o in PTFE solido, quale dovrei scegliere?

R: Il tipo B (busta) offre resistenza chimica grazie al rivestimento in PTFE con comprimibilità grazie al nucleo di riempimento, a un costo inferiore rispetto al PTFE solido.

Tuttavia, il nucleo di riempimento può essere attaccato se il fluido permea nel tempo attraverso la camicia in PTFE. La guarnizione solida in PTFE offre la massima resistenza chimica e purezza, senza nucleo di riempimento, nessun rischio di permeazione.

Ma costa molto di più ed è meno resistente (nessun nucleo di riempimento per fornire il ritorno elastico).

Regola veloce:

Servizio a media pressione, attento ai costi, corrosivo → Tipo B.

Alta pressione, ultrapuro, servizio critico, nessun rischio di permeazione accettabile → PTFE solido.

D: Quali sono i limiti e quali sono gli errori più comuni?

UN: Temperatura: Fino a +200°C.

Pressione: Fino a 5,0 MPa (50 bar).

Chimico: Resistenza universale pH 0-14, NON compatibile con metalli alcalini fusi o fluoro elementare ad alte temperature. Il PTFE può essere permeato nel tempo da alcune sostanze chimiche (acido nitrico, cloro, ossido di etilene).

Errori comuni:

(1) Utilizzo del tipo B in applicazioni in cui i fluidi permeano il PTFE: alcune sostanze chimiche possono permeare attraverso il PTFE nel tempo e attaccare il nucleo di riempimento, sostituire regolarmente le guarnizioni o utilizzare guarnizioni solide in PTFE.

(2) Serraggio eccessivo: una compressione eccessiva può danneggiare la camicia in PTFE, utilizzare una coppia controllata.

(3) Selezione della dimensione errata: i tipi A e B sono consigliati per dimensioni fino a DN500, per diametri maggiori è preferibile il tipo C.
