A Guarnizione energizzata a molla di tipo Vè progettato per mantenere prestazioni di tenuta affidabili quando le guarnizioni in elastomero convenzionali lottano con pressione, temperatura, esposizione chimica, funzionamento a bassa velocità o lunghi periodi di inattività. Il suo profilo di tenuta a forma di V collabora con un energizzatore a molla interno per mantenere il contatto con la superficie di accoppiamento. Questo design può fornire prestazioni di tenuta stabili in un'ampia gamma di condizioni operative industriali.
Questo articolo spiega come funzionano le tenute energizzate a molla di tipo V, perché l'energizzazione della molla è importante, in che modo il materiale e la selezione della molla influiscono sulla durata di servizio, dove queste tenute sono comunemente utilizzate e come evitare problemi comuni di installazione e funzionamento. Fornisce inoltre una pratica tabella comparativa e un elenco di controllo per la risoluzione dei problemi per ingegneri, team di manutenzione, produttori di apparecchiature e acquirenti industriali.

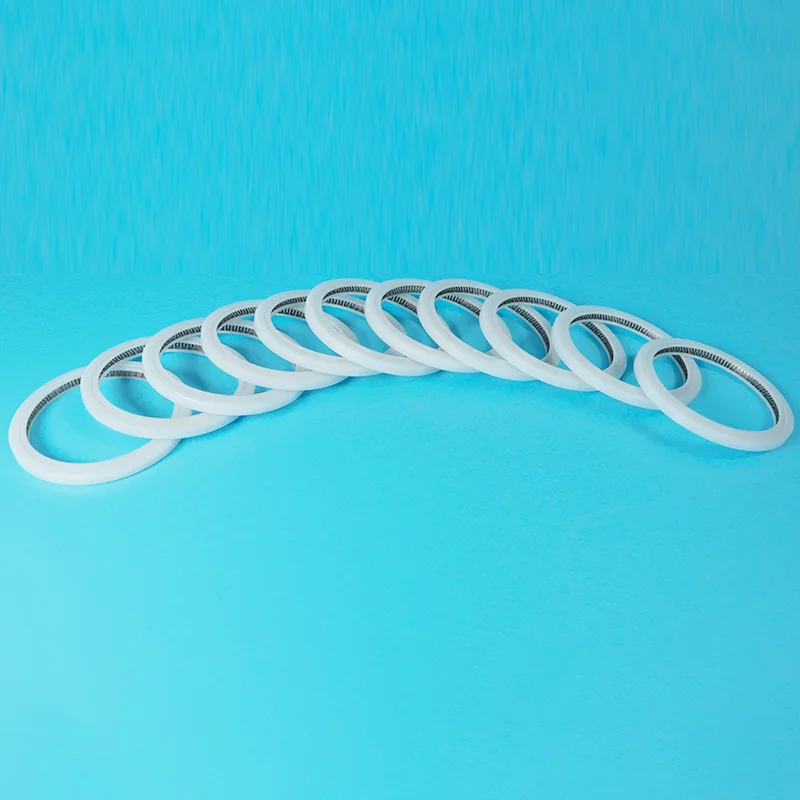

Una tenuta energizzata a molla di tipo V è un componente di tenuta di precisione che combina un profilo di tenuta a forma di V con un elemento a molla. La guarnizione è generalmente realizzata in un polimero ad alte prestazioni come il PTFE o un composto di PTFE modificato, mentre la molla fornisce un carico radiale o assiale continuo contro la superficie di tenuta.
A differenza di una guarnizione in elastomero convenzionale che fa affidamento in gran parte sulla propria elasticità per mantenere il contatto di tenuta, una guarnizione energizzata a molla utilizza un meccanismo di energizzazione indipendente. Ciò rende il design particolarmente utile quando il materiale di tenuta ha un'elasticità limitata o quando l'apparecchiatura funziona in condizioni termiche, chimiche o meccaniche impegnative.
Il profilo a V può anche essere progettato per controllare la pressione di contatto e adattarsi a geometrie di installazione specifiche. A seconda dell'applicazione, la tenuta può essere progettata per tenuta statica, movimento alternativo, movimento rotatorio o condizioni di pressione specifiche.
La molla è uno degli elementi funzionali più importanti del sistema di tenuta. Quando la guarnizione è installata, la molla genera una forza di contatto iniziale tra il labbro di tenuta e la superficie di accoppiamento. Questa forza aiuta a chiudere piccoli spazi vuoti e a mantenere il contatto prima che la pressione del sistema sia completamente stabilita.
Quando la pressione interna del sistema aumenta, la pressione può agire sul profilo della guarnizione e migliorare la forza di contatto nell'area di tenuta. Questa combinazione di forza della molla e pressione del sistema consente alla tenuta di mantenere un'interfaccia di tenuta stabile in condizioni operative mutevoli.
La configurazione della molla deve essere selezionata in base all'applicazione. Diversi design delle molle possono fornire caratteristiche di carico, comportamento di attrito e resistenza agli ambienti chimici o termici diversi.
La geometria di una tenuta energizzata a molla di tipo V influenza direttamente il modo in cui viene distribuita la forza di tenuta. Un profilo ben progettato può creare un contatto controllato lungo la superficie di tenuta senza generare attriti inutili.
Questo equilibrio è particolarmente importante nelle applicazioni dinamiche. Una pressione di contatto eccessiva può aumentare l'attrito e la generazione di calore, mentre una pressione di contatto insufficiente può causare perdite. La struttura a V fornisce una base utile per adattare il profilo di tenuta alle esigenze operative dell'apparecchiatura.
| Caratteristica del progetto | Ruolo funzionale | Vantaggio potenziale |
|---|---|---|
| Profilo a V | Controlla il contatto di tenuta | Forza di tenuta bilanciata |
| Energizzante primaverile | Mantiene la pressione di contatto | Migliore tenuta a bassa pressione |
| Giacca in polimero | Separa il supporto dall'hardware | Resistenza chimica e alla temperatura |
Le tenute energizzate a molla vengono spesso selezionate quando una tenuta in elastomero convenzionale non è in grado di fornire la combinazione richiesta di resistenza chimica, resistenza alla temperatura, basso attrito e stabilità dimensionale.
I materiali a base di PTFE possono fornire un'eccellente resistenza a molti prodotti chimici aggressivi e fluidi di processo.
I composti polimerici specializzati possono supportare applicazioni che coinvolgono temperature elevate o in rapido cambiamento.
I composti di PTFE opportunamente selezionati possono ridurre l'attrito e l'usura nei sistemi di tenuta dinamici.
La molla compensa alcuni cambiamenti nel contatto di tenuta man mano che la tenuta funziona nel tempo.
Questi vantaggi non significano che ogni tenuta energizzata a molla sia adatta ad ogni ambiente. Altrettanto importanti sono la corretta selezione del materiale, il design della scanalatura, la finitura superficiale, il livello di pressione, l'intervallo di temperatura e l'installazione.
La selezione del materiale dovrebbe iniziare dalle condizioni operative effettive piuttosto che dalla sola forma della tenuta. La camicia polimerica deve resistere al mezzo di processo, alla temperatura, alla pressione, all'attrito e al movimento previsto.
| Materiale | Forza tipica | Considerazioni comuni |
|---|---|---|
| PTFE vergine | Eccellente resistenza chimica e basso attrito | Potrebbe richiedere un rinforzo per condizioni di usura impegnative |
| PTFE caricato a carbonio | Migliore usura e stabilità dimensionale | La compatibilità dei composti deve essere verificata attentamente |
| PTFE caricato a vetro | Migliori caratteristiche di compressione e usura | Può aumentare l'usura della superficie di accoppiamento in alcuni sistemi dinamici |
| Composti a base PEEK | Elevate prestazioni meccaniche e termiche | Costo del materiale più elevato e lavorazione specifica per l'applicazione |
Anche il materiale della molla è importante. L'acciaio inossidabile, le leghe resistenti alla corrosione e altri materiali speciali per molle possono essere presi in considerazione a seconda dell'ambiente chimico, della temperatura e della resistenza alla fatica richiesta.
La scelta di una tenuta in base alla sola dimensione nominale è una delle cause più comuni di scarse prestazioni di tenuta. Gli ingegneri dovrebbero valutare l'ambiente operativo completo.
La combinazione delle prestazioni del polimero e dell'energizzazione della molla consente alle tenute energizzate a molla di tipo V di servire un'ampia gamma di applicazioni industriali.
Nelle applicazioni più impegnative, la tenuta dovrebbe essere convalidata in condizioni operative rappresentative piuttosto che selezionata esclusivamente da una descrizione del catalogo.
Un O-ring in elastomero convenzionale può rappresentare una soluzione economica ed altamente efficace per molte applicazioni. Tuttavia, i design energizzati a molla diventano interessanti quando le condizioni operative superano le capacità pratiche delle guarnizioni in elastomero standard.
| Fattore | Guarnizione in elastomero convenzionale | Guarnizione energizzata a molla di tipo V |
|---|---|---|
| Elasticità | Si basa fortemente sulle proprietà dell'elastomero | La primavera fornisce ulteriore energia |
| Resistenza chimica | Dipende fortemente dal tipo di elastomero | Può essere eccellente con idonei composti PTFE |
| Attrito | Varia in base al materiale e alla lubrificazione | Può essere basso con composti polimerici appropriati |
| Capacità di temperatura | Dipendente dal materiale | Sono disponibili opzioni polimeriche ad alta temperatura |
| Flessibilità progettuale | I profili standard sono ampiamente disponibili | Profili, materiali e molle possono essere specifici dell'applicazione |
Anche una tenuta energizzata a molla di tipo V di alta qualità può guastarsi prematuramente se il processo di installazione danneggia il labbro di tenuta o sottopone la tenuta a stress meccanico inadeguato.
Per le apparecchiature dinamiche, le condizioni della superficie dell'albero o del foro sono particolarmente importanti. Graffi, eccessiva ruvidità, segni taglienti di lavorazione o contaminazione possono creare percorsi di perdita e accelerare l'usura delle guarnizioni.
| Problema | Possibile causa | Controllo consigliato |
|---|---|---|
| Perdita | Dimensioni errate, labbro danneggiato, energizzazione insufficiente | Controllare la scanalatura, il profilo della guarnizione, la molla e il gruppo |
| Elevato attrito | Forza di contatto eccessiva, scarsa lubrificazione, materiale non idoneo | Esaminare il carico della molla, il materiale, la velocità e la finitura superficiale |
| Usura rapida | Superficie di accoppiamento ruvida o mezzi abrasivi | Ispezionare le condizioni della superficie e la compatibilità dei materiali |
| Danno da estrusione | Gioco o pressione eccessivi | Esaminare la pressione, lo spazio vuoto, il progetto di backup e il materiale di tenuta |
| Deformazione della guarnizione | Installazione errata o esposizione alla temperatura | Ispezionare la procedura di assemblaggio e le condizioni termiche |
Scegliere un fornitore significa molto più che confrontare i prezzi unitari. Un partner affidabile per i sistemi di sigillatura dovrebbe essere in grado di comprendere l'applicazione, consigliare materiali appropriati, mantenere la coerenza dimensionale e fornire supporto tecnico in caso di problemi.
Ningbo Taifno PTFE Plastic Products Co., Ltd.si concentra su prodotti di tenuta e plastica a base di PTFE e può fornire soluzioni orientate all'applicazione per i clienti che richiedono componenti di tenuta personalizzati. Per gli acquirenti industriali, lavorare direttamente con un produttore può semplificare la comunicazione su materiali, dimensioni, profili e requisiti di produzione.
Qual è la funzione principale di una tenuta energizzata a molla di tipo V?
La sua funzione principale è mantenere un'interfaccia di tenuta controllata tra due superfici accoppiate. La camicia polimerica fornisce la barriera sigillante mentre la molla fornisce una forza energizzante continua.
Le tenute energizzate a molla di tipo V sono adatte per applicazioni dinamiche?
SÌ. A seconda del profilo, del materiale, della configurazione della molla, della velocità, della pressione e delle condizioni della superficie, possono essere progettati per applicazioni alternative o rotanti.
Perché il PTFE è comunemente utilizzato per le tenute energizzate a molla?
Il PTFE offre basso attrito e forte resistenza a molti prodotti chimici. È inoltre possibile progettare diversi composti di PTFE per migliorare la resistenza all'usura, la rigidità e la stabilità dimensionale.
È possibile personalizzare una tenuta energizzata a molla di tipo V?
SÌ. La personalizzazione può includere dimensioni, profilo di tenuta, composto polimerico, materiale della molla, configurazione della molla e altri requisiti specifici dell'applicazione.
Quali informazioni devo fornire quando richiedo un preventivo per un sigillo?
Fornire le dimensioni della guarnizione, le dimensioni della scanalatura se disponibili, la pressione di esercizio, la temperatura, il tipo e la velocità del movimento, il mezzo di tenuta, il materiale dell'albero o del foro, la finitura superficiale e le condizioni di servizio previste. Anche i disegni o i campioni di sigilli esistenti possono rendere il processo di selezione più accurato.
Qual è la ragione più comune del cedimento prematuro delle guarnizioni?
Un guasto prematuro può derivare da un dimensionamento errato, materiali incompatibili, gioco eccessivo, finitura superficiale inadeguata, installazione non corretta, caricamento della molla inadeguato o condizioni operative oltre l'intervallo di progettazione.
Una tenuta energizzata a molla di tipo V può essere una soluzione altamente efficace quando un'applicazione richiede forza di tenuta controllata, basso attrito, resistenza chimica, resistenza alla temperatura e prestazioni affidabili in condizioni operative mutevoli. Il suo profilo di tenuta a forma di V e l'energizzatore a molla lavorano insieme per mantenere il contatto soddisfacendo al tempo stesso le limitazioni dei materiali di tenuta meno elastici.
Tuttavia, la guarnizione stessa è solo una parte del sistema di tenuta completo. La corretta selezione del materiale, la configurazione della molla, la geometria della scanalatura, la pressione, la temperatura, la finitura superficiale, il gioco, l'installazione e la velocità operativa influenzano tutti le prestazioni finali.
Per i produttori di apparecchiature, i team di manutenzione, i distributori e gli acquirenti industriali, la scelta della giusta tenuta energizzata a molla di tipo V dovrebbe quindi iniziare con i requisiti dell'applicazione piuttosto che semplicemente con la scelta di una dimensione standard. Un produttore tecnicamente esperto può aiutare a trasformare questi parametri operativi in una soluzione di tenuta pratica.
