Taifno è un produttore specializzato che offre parti in PTFE lavorate su misura. Il nostro team di esperti produce componenti basati sui tuoi disegni CAD, file PDF o anche schizzi disegnati a mano. Lavoriamo con un'ampia gamma di materiali, tra cui PTFE vergine e vari gradi caricati (come fibra di vetro, fibra di carbonio, bisolfuro di molibdeno, bronzo, PEEK, ecc.), ciascuno progettato per soddisfare requisiti prestazionali specifici.
Richiedi un preventivo oggi; risponderemo entro 24 ore per discutere soluzioni e prezzi e fornire campioni gratuiti.

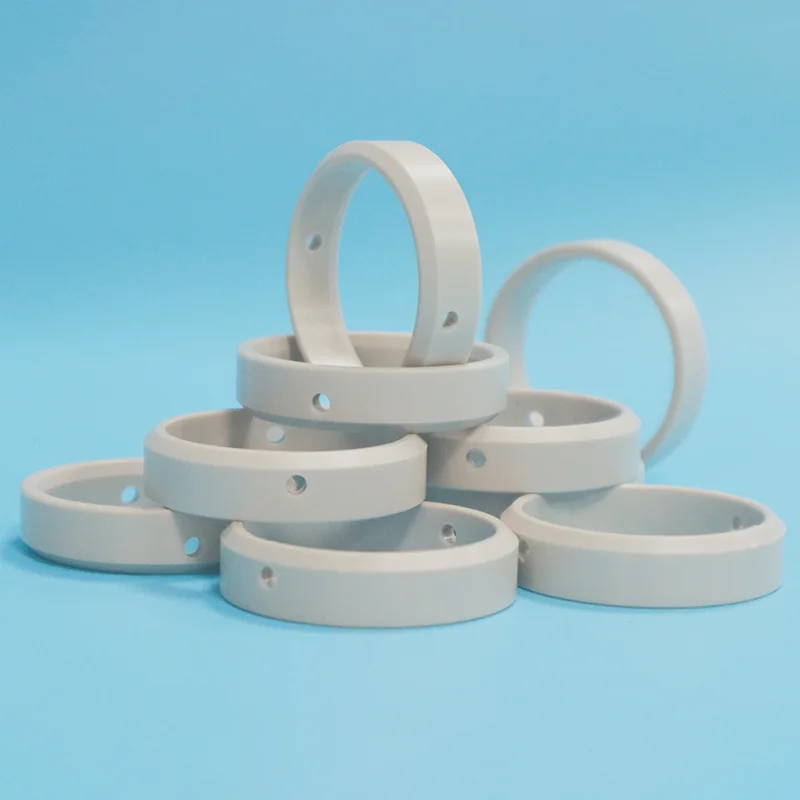

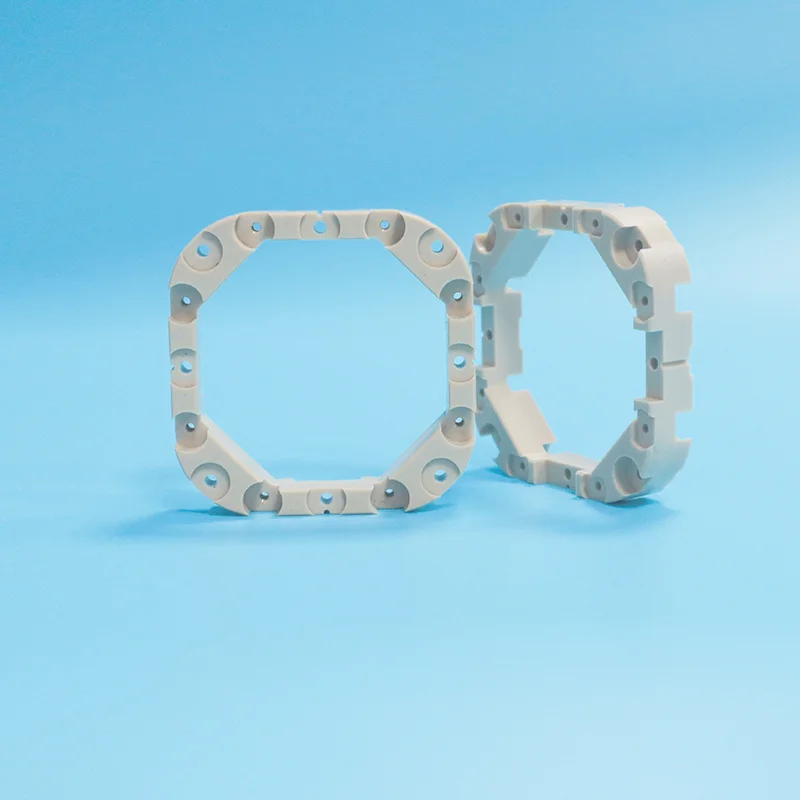

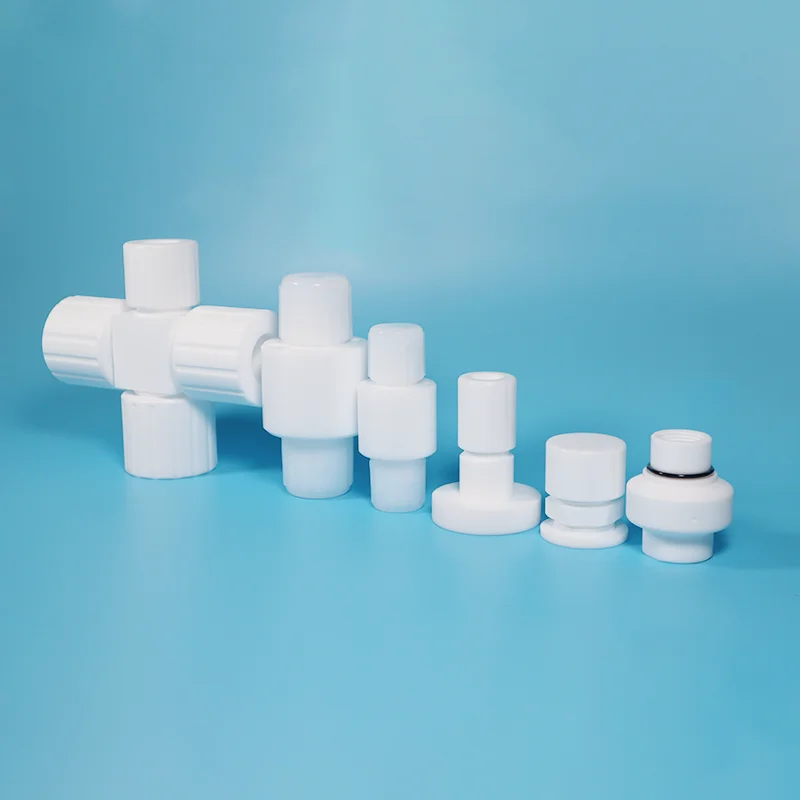

Le parti personalizzate in PTFE sono componenti lavorati con precisione o stampati, realizzati in resina PTFE secondo le vostre esatte specifiche, non secondo uno standard standard. Ne hai bisogno quando le dimensioni standard non si adattano, la tua flangia non è standard o la tua applicazione richiede una forma, una tolleranza o un grado di materiale specifici.
Esempi: guarnizioni personalizzate, sedi di valvole, fasce elastiche, cuscinetti di cuscinetti, soffietti, isolanti, qualsiasi forma tu possa disegnare, possiamo realizzarla in PTFE.
Principali caratteristiche del materiale:
Inerzia chimica: resiste a quasi tutti i prodotti chimici, acidi, alcali, solventi, idrocarburi
Intervallo di temperatura: Servizio continuo da -180°C a +200°C (a breve termine fino a +300°C)
Attrito più basso: coefficiente fino a 0,04, il più basso di qualsiasi materiale solido
Superficie antiaderente: previene l'adesione e l'accumulo dei supporti, facile da pulire
Isolamento elettrico: proprietà dielettriche eccellenti
Conformità FDA: disponibile in qualità alimentare e biocompatibile
Le parti personalizzate in PTFE possono essere prodotte attraverso due processi principali:
|
Processo |
Ideale per |
Caratteristiche principali |
|
Lavorazione CNC |
Geometrie complesse, tolleranze strette, prototipi, lotti medio-piccoli |
Raggiunge ±0,02 mm, capacità a 5 assi, contorni complessi |
|
Stampaggio a compressione |
Pezzi di grande diametro, produzione in grandi volumi, forme semplici |
Parti fino a 3300 mm di diametro, alta densità, senza vuoti |
|
Problema |
Perché succede |
Il costo reale |
|
Non va bene |
Le dimensioni standard raramente corrispondono alla tua attrezzatura |
Perdite, guasti prematuri, rilavorazioni: 3-5 volte il costo di una parte personalizzata |
|
Qualità del materiale errata |
Un voto per tutto, non ottimizzato per i tuoi contenuti multimediali |
Durata utile breve, sostituzioni frequenti: costo 5-10 volte superiore in 3 anni |
|
Prestazioni scadenti |
Design generico: non progettato per la tua applicazione |
Tempi di inattività della produzione e rischi per la sicurezza superano facilmente il costo delle parti personalizzate |
|
Costo aggiunto |
Modifica le parti standard o riprogetta il tuo sistema |
Tempi di progettazione, ritardi nella produzione: oltre 500 dollari per modifica |
|
Caratteristica |
PTFE standard |
Norma modificata |
PTFE personalizzato |
|
Adatto |
Compromesso: potrebbe non essere adatto |
Si adatta dopo la modifica |
Perfetto: costruito secondo le tue specifiche |
|
Installazione |
Potrebbe richiedere una rilavorazione |
Alta intensità di manodopera |
Semplice: adattamento diretto |
|
Durata di servizio |
Breve: non ottimizzato |
Moderato: miglioramento limitato |
Lungo: progettato per la tua applicazione |
|
Costo totale (3 anni) |
Alto: sostituzioni frequenti + tempi di inattività + rilavorazioni |
Alto: modifiche + sostituzioni + tempi di inattività |
Il più basso: una parte, nessun problema |
|
Tempi di consegna |
Immediato |
3-5 giorni + lavoro |
Prototipo in 5-7 giorni |
Approfondimento chiave: Una parte standard in PTFE potrebbe costare $ 50. Una parte personalizzata in PTFE potrebbe costare $ 200. Ma se la parte standard si guasta ogni 3 mesi e la parte personalizzata dura 3 anni, la parte personalizzata ti farà risparmiare denaro nel primo anno.
Aggiungere tempi di inattività, manodopera e rilavorazioni? La personalizzazione vince ogni volta.
|
Industria |
Applicazione |
Grado consigliato |
|
Elaborazione chimica |
Sedi di valvole, parti di pompe, rivestimenti di reattori, raccordi per tubi |
Riempito di vetro o TFM™ modificato |
|
Aerospaziale |
Guarnizioni, cuscinetti, isolamento dei cavi: leggero, ampio intervallo di temperature |
PTFE Vergine, FEP, PEEK |
|
Semiconduttore |
Supporti wafer, manipolazione di sostanze chimiche, parti ultrapure: elevata purezza, camere bianche |
PTFE vergine di elevata purezza, PFA |
|
Medicina e farmacia |
Strumenti chirurgici, linee di produzione di farmaci: biocompatibili, conformi alla FDA |
PTFE vergine, gradi FDA/USP |
|
Petrolio e gas |
Componenti di valvole, apparecchiature per teste pozzo, guarnizioni di tubazioni |
PTFE caricato a vetro o caricato a carbonio |
|
Cibo e bevande |
Parti di trasportatori, sigilli conformi alla FDA, apparecchiature di riempimento |
PTFE vergine (conforme alla FDA) |
|
Macchinari industriali |
Boccole, cuscinetti, componenti soggetti ad usura, anelli di guida |
PTFE caricato con carbonio o bronzo |

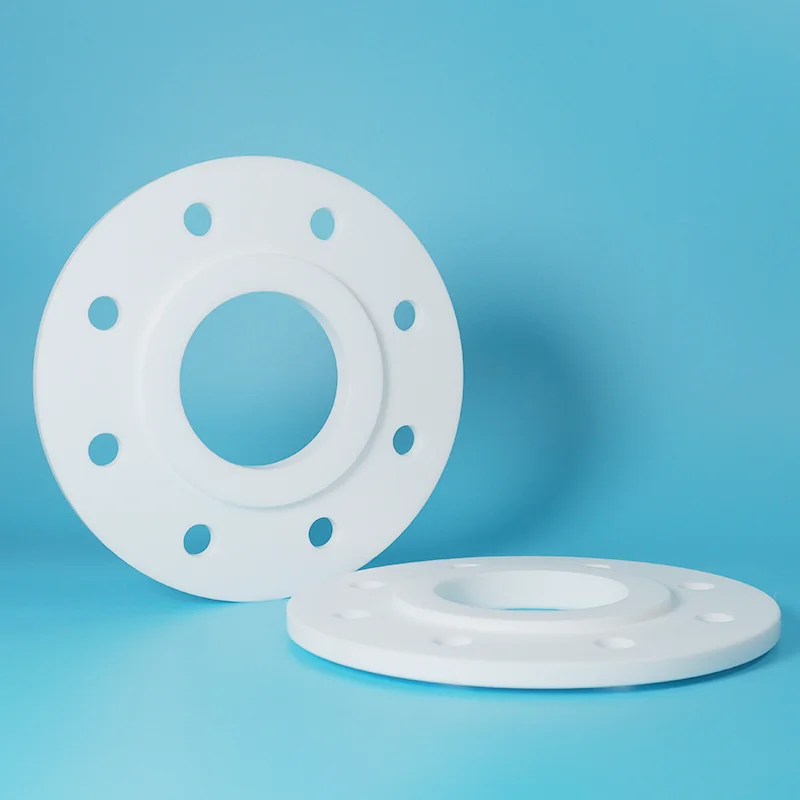

Tenute e guarnizioni: qualsiasi forma, qualsiasi dimensione, geometrie personalizzate

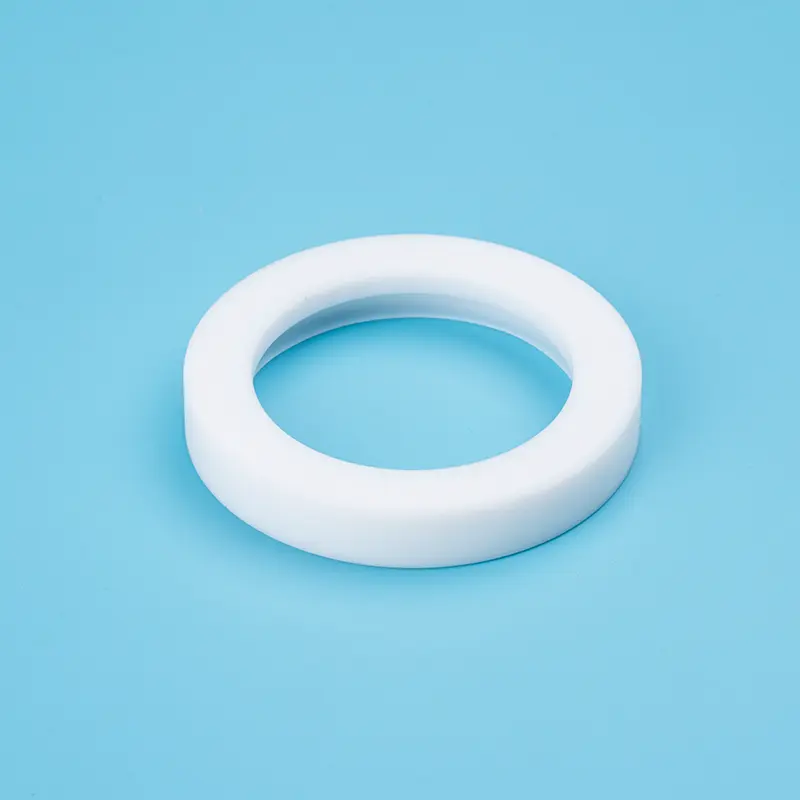

Boccole e cuscinetti: cuscinetti a manicotto, rondelle reggispinta, boccole flangiate
Componenti delle valvole: sedi delle valvole, tappi, sfere, diaframmi
Isolanti elettrici: distanziali, distanziatori, corpi di connettori
Fasce elastiche: fasce elastiche del compressore, anelli guida, fasce antiusura
Articoli da laboratorio: bicchieri, provette, imbuti, crogioli, dimensioni personalizzate
Componenti complessi: parti multifunzionali, qualsiasi forma tu possa disegnare
|
Grado |
Ideale per |
Vantaggio chiave |
Limite chimico |
Costo |
|
PTFE vergine |
Prodotti chimici puliti, FDA, basso attrito, servizio generale |
Resistenza chimica universale, attrito minimo, conforme alla FDA |
Morbido: minore resistenza all'usura |
$ |
|
PTFE caricato a vetro |
Mezzi abrasivi, carico elevato, fanghi |
Durata 3-5 volte più lunga negli abrasivi, resistenza |
Non per HF o alcali forti |
$$ |
|
PTFE caricato a carbonio |
Alta velocità, dissipazione del calore, funzionamento a secco |
Conduttività termica, basso attrito, antistatico |
Non per ossidanti forti |
$$ |
|
PTFE caricato con MoS₂ |
Mezzi appiccicosi, coppia bassa, potere lubrificante |
Maggiore lubrificazione, riduce ulteriormente l'attrito |
Non per acidi ossidanti |
$$ |
|
PTFE caricato bronzo |
Pressione estrema, carico pesante, usura grave |
Massima robustezza e resistenza all'usura |
Non per acidi o acqua salata |
$$$ |
|
SBIRCIARE |
Temperature estreme, carico elevato, radiazioni |
Massima robustezza e resistenza all'usura: fino a +250°C |
Costo molto elevato, compatibilità chimica limitata |
$$$$ |
|
Se il tuo servizio è... |
Scegliere... |
|
Prodotti chimici puliti, FDA, bassa pressione |
PTFE vergine |
|
Mezzi abrasivi, fanghi, elevata usura |
PTFE caricato a vetro |
|
Alta velocità, dissipazione del calore, antistatico |
PTFE caricato a carbonio |
|
Fluidi appiccicosi, coppia bassa, maggiore potere lubrificante |
PTFE caricato con MoS₂ |
|
Pressione estrema, carico pesante, usura grave |
PTFE caricato bronzo |
|
Temperature estreme, radiazioni, alta precisione |
SBIRCIARE |
|
Non è sicuro? Inviaci i tuoi media, temperatura, pressione |
Consigliamo |
La sfida: un impianto chimico aveva una valvola a sfera di dimensioni non standard. Le sedi delle valvole standard in PTFE non si adattavano. L'impianto ha modificato le sedi standard in loco, richiedendo tempo, denaro e prestazioni di tenuta compromesse. La perdita si verificava ogni 3-4 mesi.
Soluzione: sedi delle valvole in PTFE lavorate su misura per ottenere le dimensioni esatte della valvola. Grado caricato con vetro per resistenza all'usura in mezzi abrasivi.
Risultato: vestibilità perfetta. Non sono necessarie modifiche. I posti sono durati più di 2 anni, 6 volte di più rispetto ai posti standard modificati. Eliminati $ 8.000/anno in costi di modifica e tempi di inattività.
La sfida: un produttore di apparecchiature per semiconduttori aveva bisogno di un componente complesso in PTFE con tolleranza di ±0,02 mm, molteplici funzionalità e purezza ultraelevata per l'uso in camere bianche. Il PTFE standard non è in grado di soddisfare la precisione dimensionale.
Soluzione: lavorazione CNC di precisione con un impianto a temperatura controllata (68-72 °F) per mantenere la stabilità dimensionale. Ricottura di distensione applicata per prevenire lo scorrimento a freddo. PTFE vergine di elevata purezza con tracciabilità completa.
Risultato: geometria complessa ottenuta entro la tolleranza. Contaminazione zero nella convalida delle camere bianche. Più ordini ripetuti effettuati.
La sfida: un impianto chimico aveva bisogno di una guarnizione in PTFE per una flangia rivestita in vetro di 2000 mm di diametro. Guarnizioni standard non disponibili in questa dimensione. Le guarnizioni tagliate su misura dalla lamiera erano troppo costose e presentavano punti deboli nelle cuciture.
Soluzione: guarnizione in PTFE personalizzata stampata a compressione con un diametro esatto di 2000 mm, spessore ottimizzato per la protezione della flangia rivestita in vetro.
Risultato: struttura stampata in un unico pezzo, senza cuciture. Vestibilità perfetta. Nessun danno alla flangia smaltata. La guarnizione ha funzionato senza perdite per 18 mesi e oltre.
Nota: i risultati effettivi dei casi variano in base alle condizioni dell'applicazione. Contattaci per consigli specifici sull'applicazione.
|
Proprietà |
Valore |
Metodo di prova |
|
Densità |
2,15-2,20 g/cm³ |
ASTM D792 |
|
Resistenza alla trazione |
20-35MPa |
ASTM D638 |
|
Allungamento a rottura |
250-500% |
ASTM D638 |
|
Coefficiente di attrito |
0,04-0,20 |
ASTM D1894 |
|
Durezza |
Riva D 55-65 |
ASTM D2240 |
|
Assorbimento d'acqua |
<0,01% |
ASTM D570 |
|
Temperatura di servizio continuo |
Da -180°C a +200°C |
ASTM D746 |
|
Temperatura di servizio a breve termine |
Fino a +300°C |
— |
|
Resistenza chimica |
pH 0-14 (eccetto metalli alcalini fusi, composti del fluoro) |
— |
|
Rigidità dielettrica |
15-50 kV/mm |
ASTM D149 |
|
Parametro |
Capacità |
|
Parti lavorate - Tornitura CNC |
Fino a 600 mm di diametro × 1200 mm di lunghezza |
|
Parti lavorate - Fresatura CNC |
Fino a 600×400×300mm |
|
Parti stampate – Stampaggio a compressione |
Fino a 3300 mm di diametro |
|
Spessore minimo della parete |
Fino a 0,8 mm (lavorato) |
|
Tolleranza: standard |
±0,05 mm |
|
Tolleranza: precisione |
±0,02 mm |
|
Finitura superficiale |
0,8-3,2 μm Ra (lucidatura per finiture più fini) |
Materiale in resina vergine al 100%: nessuna macinazione, nessun materiale riciclato. Qualità costante, lotto dopo lotto.
Tracciabilità completa: ogni lotto è tracciabile, dalla materia prima al prodotto finito. Certificati dei materiali disponibili su richiesta.
Lavorazione meccanica di precisione: componenti lavorati con precisione con tolleranze strette utilizzando apparecchiature CNC avanzate.
Certificazione ISO 9001:2015: processi di produzione certificati secondo i sistemi di gestione della qualità ISO.
Disponibili gradi conformi alla FDA: il PTFE vergine e gradi selezionati soddisfano i requisiti FDA 21 CFR 177.1550.
Supporto DFM gratuito: valutiamo il tuo progetto e consigliamo geometrie o materiali alternativi a costi inferiori: stessa funzione, migliore producibilità. Incluso in ogni preventivo.
Dal prototipo alla produzione: dal prototipo singolo alla produzione in grandi volumi, tutto supportato. Tempi di consegna: prototipo 5-7 giorni, produzione 7-15 giorni.
R: Quattro cose:
(1) Disegno o schizzo: 3D (STEP/IGES), 2D (PDF) o anche uno schizzo manuale con le dimensioni principali.
(2) Grado del materiale: consigliato in caso di dubbi.
(3) Quantità: prototipo, piccolo lotto o produzione.
(4) Applicazione: temperatura, mezzi, pressione (quindi possiamo consigliare il grado giusto).
Tempi di consegna del preventivo: 24 ore.
Tempi di consegna del prototipo: 5-7 giorni.
Tempi di produzione: 7-20 giorni.
Spedizione: aereo 5-15 giorni; Mare 15-30 giorni.
R: Tolleranza standard: ±0,05 mm.
Precisione: ±0,02 mm.
I costi dipendono dalla complessità, dalle dimensioni, dal materiale, dalla tolleranza e dalla quantità.
Confronto dei costi: una parte standard potrebbe costare $ 50. Una parte personalizzata potrebbe costare $ 200. Ma se la parte standard deve essere sostituita ogni 3 mesi, la parte personalizzata si ammortizza nel primo anno.
Ti aiutiamo a ottimizzare il tuo progetto per ridurre i costi: feedback DFM gratuito con ogni preventivo. Nessun costo nascosto. Trasparenza totale.
R: Temperatura: da -180°C a +200°C (fino a +300°C a breve termine).
Limiti chimici:
PTFE vergine: non adatto a metalli alcalini fusi o fluoro.
Riempito di vetro: non per HF o alcali forti.
Caricato con carbonio: non adatto a forti ossidanti.
Errori più comuni: progettazione per lo stampaggio a iniezione (il PTFE non può essere stampato a iniezione), specifica di tolleranze troppo strette (aggiunge costi) o scelta del grado sbagliato per i propri supporti.
Ti aiutiamo a evitarli, revisione DFM gratuita con ogni preventivo. Valutiamo il design, confermiamo la compatibilità, consigliamo la qualità giusta e suggeriamo alternative geometriche a costi inferiori.
Non ci limitiamo a produrre pezzi, risolviamo problemi di tenuta.
