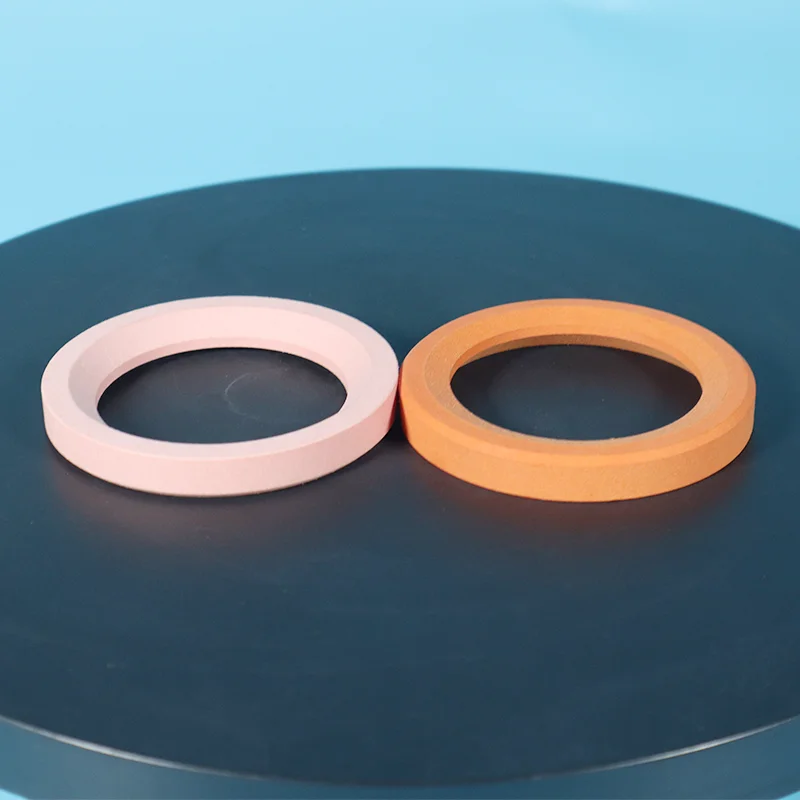

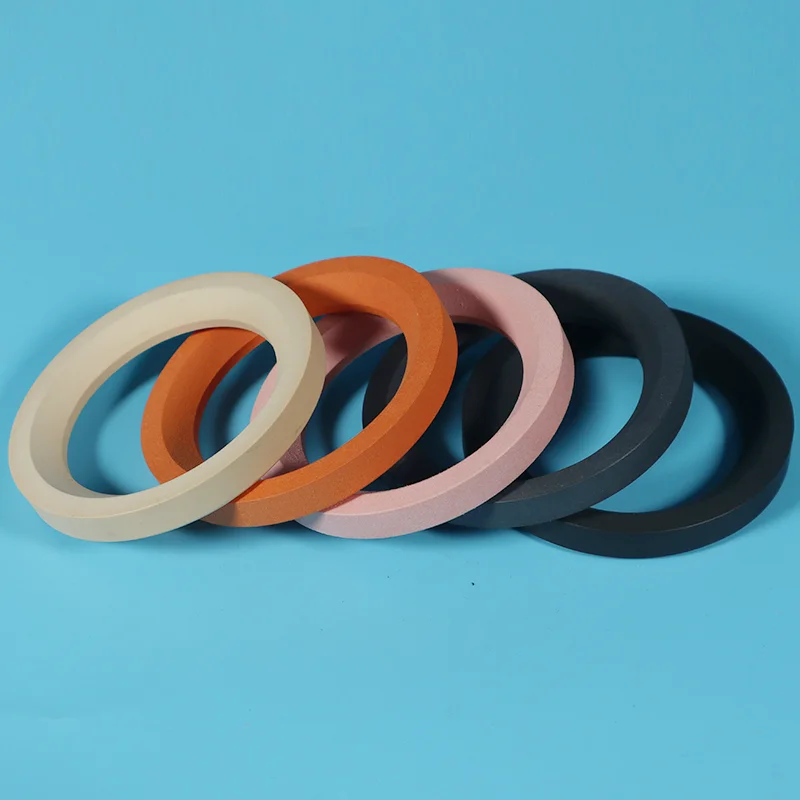

Sede della valvola in PTFE modificato riempito

Le sedi delle valvole in PTFE modificato riempito sono realizzate con precisione incorporando fibra di vetro, fibra di carbonio o resine modificate avanzate, migliorando così la resistenza meccanica e la stabilità dimensionale senza compromettere la resistenza chimica.

Taifno è un produttore specializzato con capacità produttive e di ricerca e sviluppo interne. I nostri prodotti sono conformi a numerose certificazioni internazionali, inclusi gli standard CE e FDA, e sono disponibili in una varietà di specifiche modificate, come i gradi caricati con fibra di vetro, caricati con fibra di carbonio, caricati con bisolfuro di molibdeno (MoS₂) e modificati con TFM™.

Perché scegliere le sedi valvola in PTFE modificato riempite?

Il problema del PTFE vergine

Tre vantaggi fondamentali

1. Resistenza allo scorrimento migliorata

Il PTFE standard si deforma permanentemente sotto carico sostenuto, causando perdite e frequenti sostituzioni. I composti di PTFE modificati, comprese le resine modificate TFM™ e i gradi caricati con vetro/carbonio, resistono alla deformazione sotto carico e mantengono la forza di tenuta durante un servizio prolungato. Il risultato è una sede della valvola che mantiene la coppia più a lungo e garantisce una tenuta più stretta.

2. Resistenza all'usura superiore

Le sedi delle valvole nei mezzi abrasivi, nei fanghi, nella sabbia o nei fluidi cristallizzanti si usurano rapidamente. Il PTFE caricato con vetro offre maggiore resistenza alla compressione e rigidità, mentre i gradi caricati con carbonio forniscono basso attrito e dissipazione del calore. I miglioramenti della resistenza all'usura possono prolungare la durata di servizio 3-5 volte più a lungo rispetto al PTFE vergine.

3. Tasso di permeazione inferiore

Nei servizi chimici critici, i fluidi possono permeare lentamente attraverso il PTFE vergine, attaccando il corpo della valvola o fuoriuscendo nell'atmosfera. Le resine PTFE modificate come TFM™ PTFE hanno una struttura polimerica più densa, riducendo significativamente la permeazione e migliorando l'integrità della tenuta.

Confronto: PTFE modificato vs PTFE vergine

Confronto costi e prestazioni

Approfondimento chiave: Il PTFE vergine costa meno in anticipo, ma se lo sostituisci ogni 6-12 mesi, il costo cumulativo di parti + manodopera + tempi di inattività supera rapidamente il costo di una sede in PTFE modificata che dura 3-5 anni.

Confronto delle prestazioni

Applicazioni

Industrie primarie

Attrezzatura tipica

Valvole a sfera flottanti e montate su trunnion

Valvole a farfalla

Valvole a saracinesca e valvole a globo

Valvole a maschio

Valvole di controllo e valvole di strozzamento

Applicazioni del mondo reale

Caso di studio 1: Estensione della durata utile di 4 volte con PTFE modificato

La sfida: un impianto chimico sostituiva le sedi delle valvole in PTFE sulle valvole di controllo che trattavano acidi aggressivi ogni 8-10 mesi a causa della deformazione da scorrimento e delle perdite. I tempi di inattività per la sostituzione costano $ 5.000 per valvola per evento.

Soluzione: Passaggio alle sedi in PTFE modificato TFM™ con maggiore resistenza allo scorrimento e stabilità dimensionale.

Risultato: le sedi sono durate oltre 3 anni, 4 volte di più rispetto al PTFE vergine. Eliminati 3 eventi di sostituzione per valvola.

Risparmio totale: $ 15.000 per valvola in 3 anni, oltre a una riduzione dei rischi legati alla manodopera e alla sicurezza.

Caso di studio 2: problema di permeazione della valvola a sfera risolto

La sfida: il cliente di un produttore di valvole a sfera utilizzava sedi per valvole in PTFE che non fornivano sufficiente resistenza alla deformazione, all'usura e alla permeazione. Il PTFE inoltre tendeva a gonfiarsi e contrarsi, rendendo la tenuta imperfetta.

Il produttore ha collaborato con esperti di materiali per modificare il materiale della sede della valvola in PTFE modificato TFM™, che offriva una resistenza alla deformazione molto maggiore e un tasso di permeazione inferiore rispetto al PTFE standard.

Il materiale ha inoltre fornito una finitura superficiale più liscia, riducendo l'attrito e migliorando la tenuta tra sfera e sede.

Risultato: il nuovo sedile offriva una migliore resistenza alla permeazione, una migliore stabilità dimensionale e una maggiore integrità strutturale. Il produttore ora produce queste sedi delle valvole in dimensioni da ¾ a 54 pollici di diametro, con applicazioni nei settori della lavorazione chimica, dell'etanolo, del petrolio e del gas, ferroviario, della carta e alimentare.

Caso di studio 3: PTFE caricato a vetro per il servizio con liquami

La sfida: un'attività mineraria sostituiva le sedi delle valvole ogni 4-6 settimane sulle valvole dei liquami che movimentavano particelle di minerali abrasivi. Le sedi in PTFE vergine si usuravano rapidamente, causando frequenti interruzioni della produzione.

Soluzione: aggiornati ai sedili in PTFE riempiti di vetro con maggiore resistenza all'usura e robustezza.

Risultato: le sedi sono durate 8 mesi, 8 volte di più rispetto al PTFE vergine. I tempi di attività della produzione sono aumentati in modo significativo. Intervalli di manutenzione estesi da settimane a mesi.

Nota: i risultati effettivi dei casi variano in base alle condizioni dell'applicazione. Contattaci per consigli specifici sull'applicazione.

Specifiche tecniche

Opzioni di qualità del materiale

Perché scegliere Taifno?

Materiale in resina vergine al 100%: nessuna macinazione, nessun materiale riciclato. Qualità costante, lotto dopo lotto.

Tracciabilità completa: ogni lotto è tracciabile, dalla materia prima al prodotto finito. Certificati dei materiali disponibili su richiesta.

Lavorazione di precisione: i sedili sono lavorati con precisione con tolleranze strette (precisione disponibile di 0,1 mm) utilizzando torni CNC.

Certificazione ISO: processi di produzione certificati secondo i sistemi di gestione della qualità ISO.

Disponibili gradi conformi alla FDA: il PTFE vergine e alcuni gradi modificati soddisfano i requisiti FDA 21 CFR 177.1550.

Supporto per la progettazione personalizzata: supporto tecnico per ottimizzare la geometria della sede per il tuo progetto specifico di valvola.

Domande frequenti

D: Cos'è una sede della valvola in PTFE modificato riempita e quando dovrei passare dal PTFE vergine?

R: Le sedi delle valvole in PTFE modificate aggiungono riempitivi come fibra di vetro, carbonio o resine avanzate per migliorare la resistenza meccanica, la resistenza allo scorrimento viscoso e la resistenza all'usura preservando al contempo la resistenza chimica del PTFE.

Aggiorna quando: le tue attuali sedi in PTFE vergine si deformano sotto pressione, si consumano prematuramente o consentono la permeazione dei media. In questi casi, il PTFE modificato può prolungare la durata utile di 3-5 volte, riducendo i tempi di inattività e i costi totali.

D: Con riempimento in vetro, con riempimento in carbonio e con TFM™ modificato, quale grado è adatto alla mia valvola?

R: Tre gradi, tre diverse applicazioni:

Riempito con vetro: mezzi abrasivi, fanghi, carico elevato, massima resistenza all'usura e robustezza. Non per HF o alcali forti.

Caricato in carbonio: alta velocità, funzionamento a secco, dissipazione del calore, migliore conduttività termica e basso attrito. Non per ossidanti forti.

TFM™ modificato: sensibile alla permeazione, cicli termici, servizi chimici critici, struttura più densa, migliore recupero dallo stress. Costo più elevato, ma durata di servizio più lunga.

Regola veloce:

Hai bisogno di resistenza all'abrasione? Pieno di vetro.

Hai bisogno di dissipazione del calore? Pieno di carbonio.

Hai bisogno di controllo della permeazione e di lunga durata? TFM™.

D: Quali sono i limiti e gli errori di installazione più comuni?

UN: Temperatura: da -180°C a +200°C (a seconda del grado).

Pressione: fino a 414 bar — varia in base al design e al materiale.

Limiti chimici:

Riempito di vetro: non per HF o alcali forti: il vetro reagisce

Caricato con carbonio: non adatto a forti ossidanti: il carbonio si ossida

PTFE vergine e TFM™: non adatto a metalli alcalini fusi o fluoro gassoso

Errore più comune: compressione eccessiva. Il PTFE modificato è più duro del PTFE vergine e richiede una forza di posizionamento precisa. Troppa compressione danneggia il sedile; troppo poco provoca perdite.
