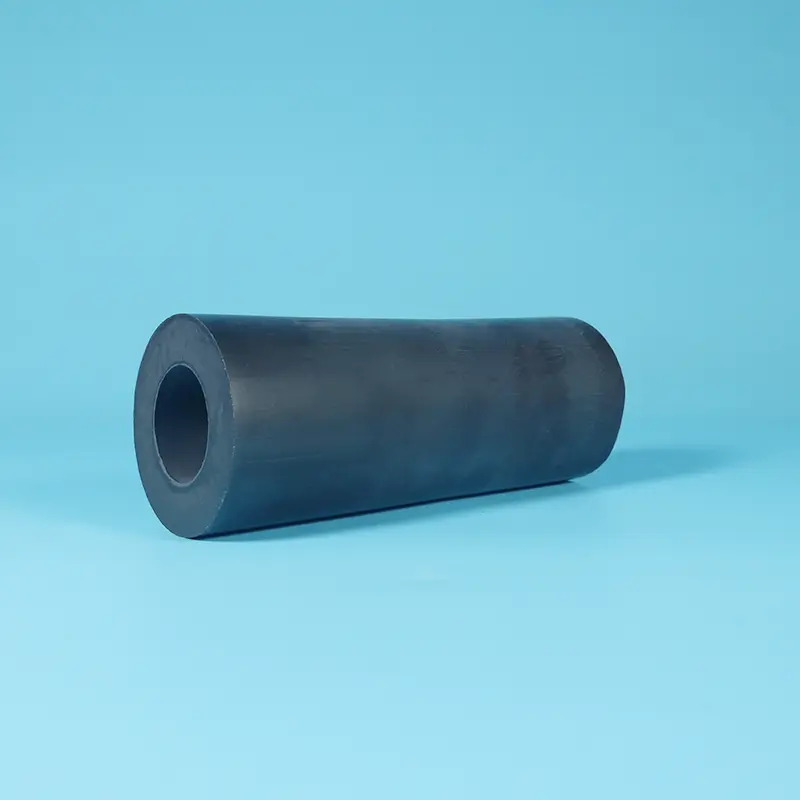

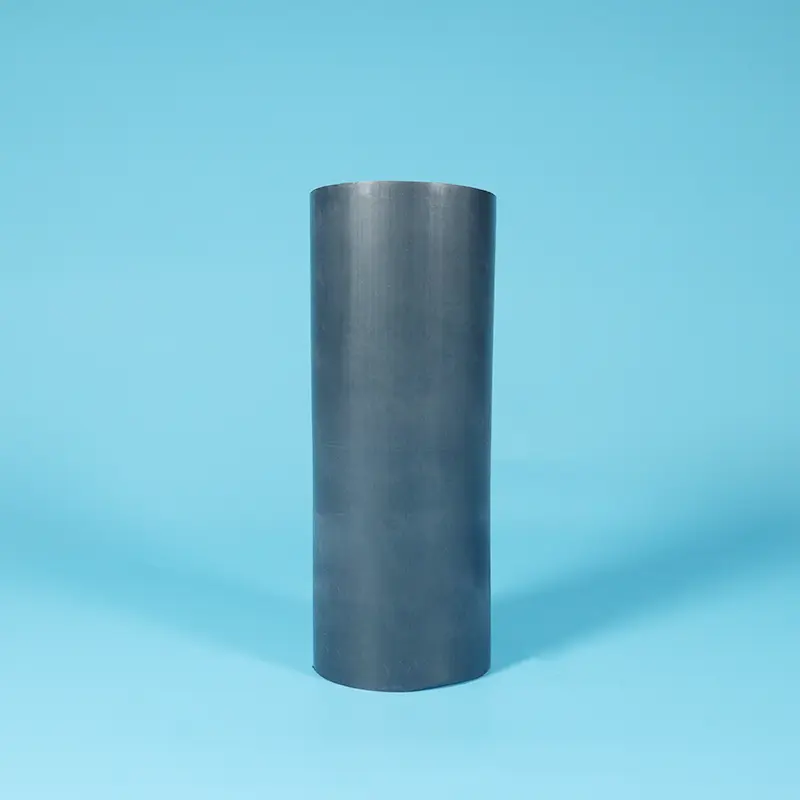

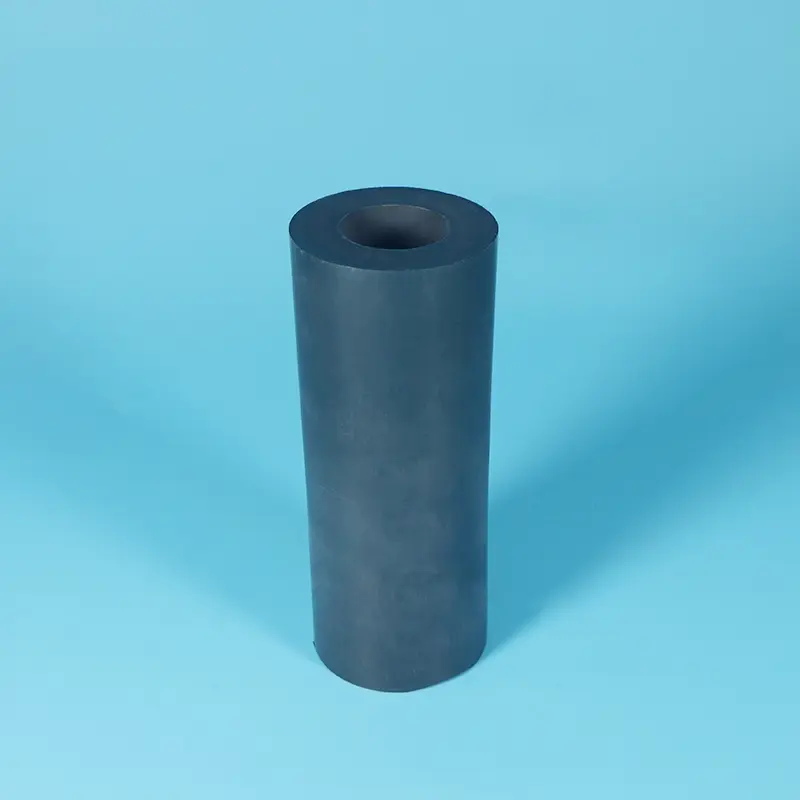

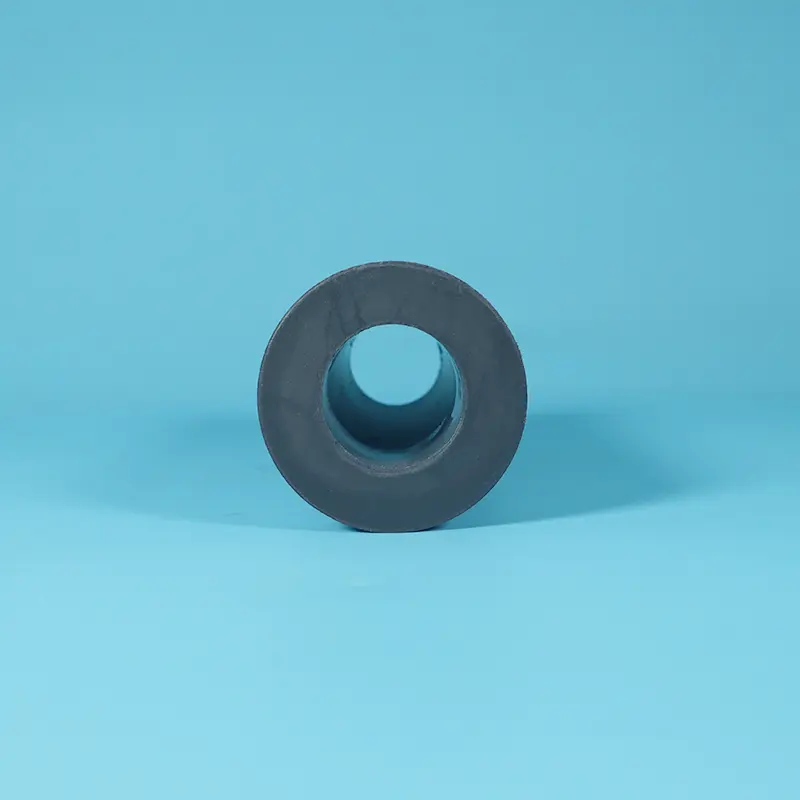

Tubo in PTFE riempito di grafite

Il PTFE vergine offre un basso attrito ma è privo di conduttività termica e può generare accumulo di calore da attrito in applicazioni dinamiche ad alta velocità o non lubrificate. Sotto carico sostenuto, continua a strisciare e deformarsi.

Se desideri ottenere una soluzione più affidabile, puoi scegliere un tubo in PTFE riempito di grafite. Questo prodotto, offerto dalla fabbrica professionale Taifno, è composto da PTFE con riempitivo di grafite al 15%.

Le particelle di grafite agiscono come un lubrificante solido, riducendo il coefficiente di attrito a 0,14, migliorando la conduttività termica per la dissipazione del calore e migliorando la resistenza all'usura mantenendo la resistenza chimica universale del PTFE.

Specifiche: Intervallo di temperatura da -180°C a +200°C, resistenza alla trazione 25-45 MPa, densità 2,1-2,3 g/cm³.

Cos'è il tubo in PTFE riempito di grafite?

Il tubo in PTFE riempito di grafite viene prodotto aggiungendo un riempitivo di grafite (tipicamente il 15% in peso) alla resina PTFE attraverso la composizione, quindi estrudendolo o modellandolo in forma di tubo.

Le particelle di grafite creano una rete autolubrificante all'interno della matrice PTFE, fornendo una migliore conduttività termica ed elettrica riducendo al contempo l'attrito e l'usura.

Processi di produzione:

Opzioni contenuto in grafite:

Proprietà chiave

Dati materiali

Caratteristiche chiave

Perché scegliere un tubo in PTFE riempito di grafite?

1. Autolubrificante/basso attrito

Le particelle di grafite forniscono un film lubrificante solido sulle superfici di accoppiamento, coefficiente di attrito dinamico fino a 0,14.

Ideale per applicazioni con funzionamento a secco e senza olio.

2. Eccellente conduttività termica

La rete di grafite dissipa in modo efficiente il calore da attrito, prevenendo l'accumulo di temperatura che può danneggiare guarnizioni e componenti nel servizio dinamico ad alta velocità.

3. Creep e flusso freddo ridotti

Il rinforzo in grafite riduce la deformazione sotto carico, deformazione ≤7% a 13,7 MPa/24 ore. Mantiene la stabilità dimensionale nel tempo.

4. Resistenza all'usura

La grafite forma un film lubrificante protettivo tra le superfici scorrevoli, prolungando significativamente la durata dei componenti nelle applicazioni dinamiche.

5. Resistenza chimica universale

Mantiene la resistenza chimica del PTFE a pH 0-14, resiste agli acidi forti, agli alcali forti e alla maggior parte dei solventi chimici.

6. Antistatico/Conduttivo

La resistività del volume di 10⁶ Ω·cm fornisce conduttività elettrica, rendendolo adatto per applicazioni che richiedono dissipazione statica.

Applicazioni del prodotto

Industrie primarie

Applicazioni tipiche

Cuscinetti e boccole autolubrificanti per macchinari ad alta velocità

Fasce elastiche e anelli guida per compressori oil-free

Sedi e guarnizioni di valvole in apparecchiature per il trattamento chimico

Guarnizioni per steli per cilindri idraulici

Rondelle reggispinta e anelli di usura

Componenti antistatici per apparecchiature elettriche

Tubi dello scambiatore di calore (attrezzature per lo scambio di calore del tubo di grafite PTFE)

Confronto: tubo riempito di grafite e tubo in PTFE vergine

Garanzia di qualità Taifno

Resina PTFE vergine al 100%:nessun rimacinato, nessun materiale riciclato. Qualità costante, lotto dopo lotto

Riempitivo in grafite premium:Dispersione uniforme per proprietà lubrificanti e termiche costanti

Produzione di precisione:Processi estrusi e stampati per dimensioni costanti

Tracciabilità completa:Certificati dei materiali disponibili su richiesta

Dimensioni personalizzate:Diametri, lunghezze e contenuto di grafite personalizzati disponibili su richiesta

Tempi di consegna:Taglie standard in stock (24-48 ore); dimensioni personalizzate 5-15 giorni

Domande frequenti

D: Tubo in PTFE riempito con grafite rispetto a tubo in PTFE vergine, quando dovrei scegliere quello riempito con grafite?

R: Scegli la grafite caricata quando hai bisogno di autolubrificazione per applicazioni dinamiche, dissipazione del calore e usura ridotta.

Il PTFE vergine ha un eccellente basso attrito ma è privo di conduttività termica e può accumulare calore da attrito in servizio ad alta velocità.

Il riempimento in grafite fornisce un film lubrificante, dissipa il calore in modo efficace e offre una migliore resistenza allo scorrimento viscoso.

Scegli riempito di grafite per: Tenute dinamiche ad alta velocità, compressori senza olio, applicazioni di cuscinetti e qualsiasi applicazione che richieda dissipazione del calore.

Scegli il PTFE vergine per: Sigillatura statica, prodotti chimici puliti, applicazioni FDA e servizio a bassa velocità.

D: Quali sono i limiti di temperatura e pressione per i tubi in PTFE riempiti di grafite?

UN:Temperatura: Continuo da -180°C a +200°C.

Pressione: A seconda del design e dell'applicazione del tubo, i tubi riempiti di grafite sono adatti per servizi dinamici a pressione da moderata ad alta.

Conduttività termica: Il riempitivo in grafite dissipa efficacemente il calore da attrito.

Coefficiente di attrito dinamico: 0,14.

Chimico: pH 0-14, NON compatibile con forti ossidanti (la grafite può ossidarsi).

Per dati specifici basati sulle condizioni dell'applicazione, fornire temperatura, pressione e tipo di supporto.

D: Un tubo in PTFE riempito di grafite è conduttivo?

R: Sì. I tubi in PTFE riempiti di grafite hanno una resistività di volume di 10⁶ Ω·cm, che li rende elettricamente conduttivi e adatti per applicazioni che richiedono dissipazione dell'elettricità statica, come componenti antistatici in apparecchiature elettriche e ambienti esplosivi.

Le particelle di grafite creano una rete conduttiva all'interno della matrice PTFE che consente alla carica statica di dissiparsi in modo sicuro.
