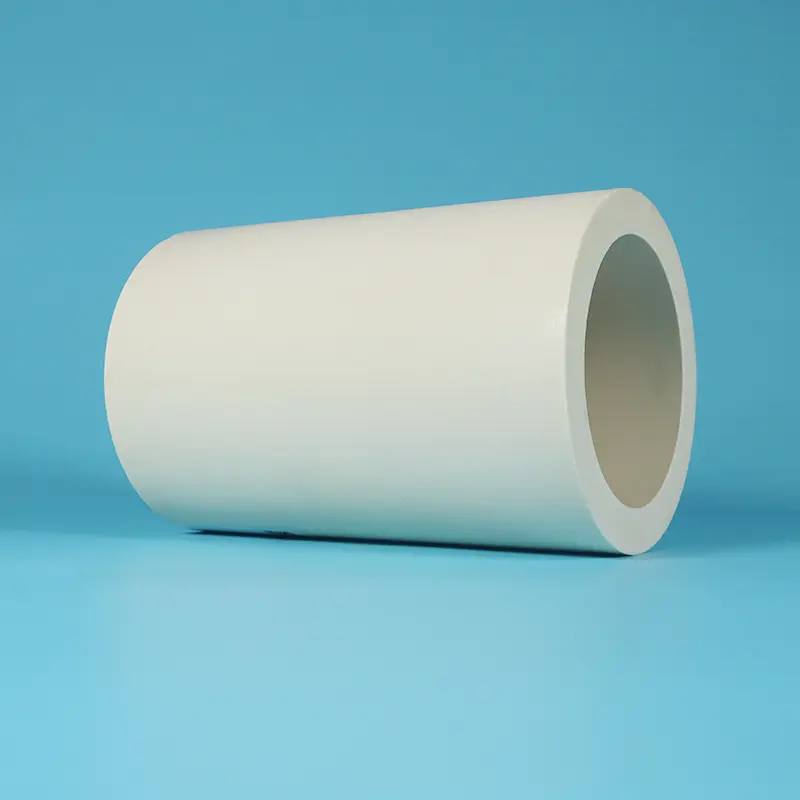

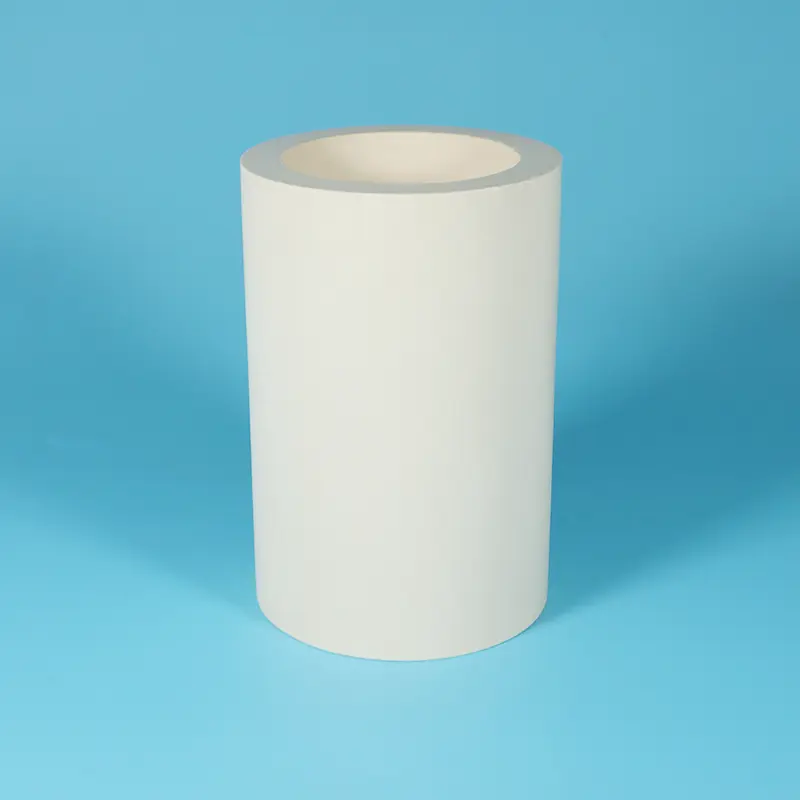

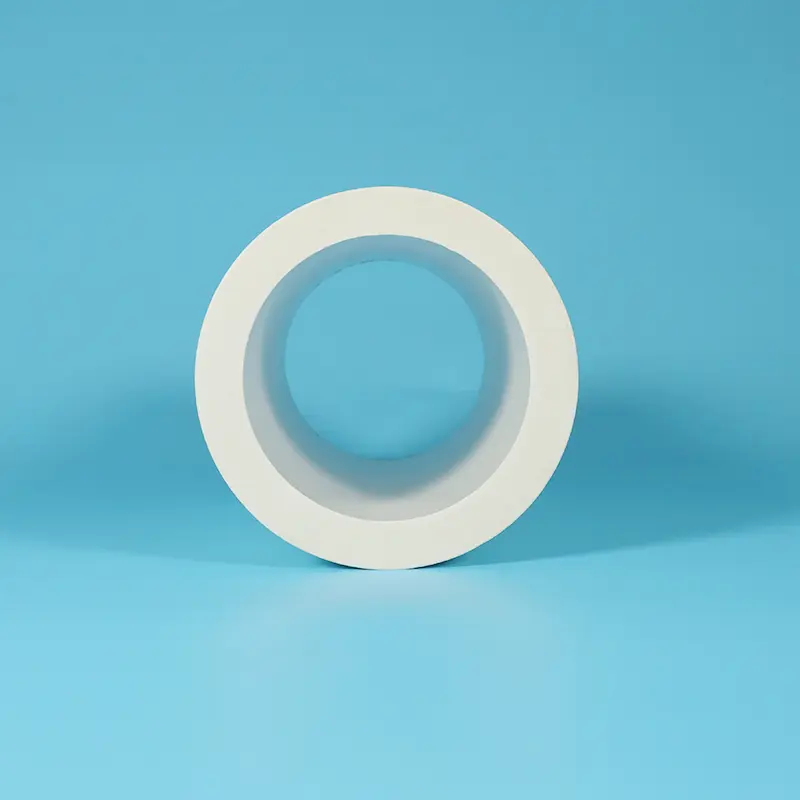

Tubo composito in PTFE rivestito in PEEK

Il tubo composito in PTFE rivestito in PEEK è un tubo in PTFE come matrice esterna con un rivestimento in PEEK (polietere etere chetone) incollato alla parete interna. Essendo una fabbrica professionale in Cina, Taifno può offrire questo prodotto.

Il PEEK è un tecnopolimero termoplastico semicristallino con una temperatura di transizione vetrosa di 143°C, un punto di fusione di 343°C e una temperatura di servizio continuo fino a 250°C. Offre eccezionale resistenza all'idrolisi (resiste al vapore ad alta pressione a 300°C), resistenza chimica (solubile solo in acido solforico concentrato), eccellente resistenza all'usura e un coefficiente di attrito estremamente basso.

Il rivestimento in PEEK entra direttamente in contatto con il mezzo convogliato, garantendo resistenza all'usura e funzionalità a basso attrito; lo strato esterno in PTFE protegge dall'ambiente chimico esterno, offrendo una protezione totale dalla corrosione.

Specifica: Densità complessiva 2,0-2,2 g/cm³, durezza del rivestimento in PEEK Shore D 85-90, temperatura di servizio continuo da -100°C a +250°C, coefficiente di attrito in PEEK 0,15-0,35 (autolubrificante), resistenza chimica resistente praticamente a tutti i fluidi (eccetto acido solforico concentrato).

Come scegliere:

Tubo in PTFE riempito con PPL → Materiale modificato omogeneo, alta temperatura + resistenza alla corrosione + autolubrificazione

Tubo composito in PTFE rivestito in PEEK → Struttura composita, strato interno per resistenza all'usura e basso attrito + strato esterno per resistenza chimica

Regola di selezione: mezzi soggetti a usura elevata o ad attrito estremamente basso all'interno del tubo + esposizione alla corrosione chimica all'esterno del tubo → Tubo composito in PTFE rivestito in PEEK

Progettazione di strutture composite

Fodera in PEEK

Strato di contatto fluido resistente all'usura, a basso attrito e ad alta capacità

Il PEEK (polietere etere chetone) è un tecnopolimero termoplastico semicristallino rinomato per la sua eccezionale combinazione di proprietà:

① Coefficiente di attrito estremamente basso

Coefficiente di attrito fino a 0,15-0,35 (in condizioni autolubrificanti)

Superiore alla maggior parte dei tecnopolimeri, si avvicina alle prestazioni di lubrificazione del PTFE

Ideale per il trasferimento di fluidi ad alta velocità e ad alto taglio, riduce la caduta di pressione e la perdita di energia

② Eccellente resistenza all'usura

Resistenza all'usura di gran lunga superiore a PTFE e PPL

Mantiene un'eccezionale resistenza all'usura anche in mezzi ad alta velocità contenenti particelle solide

Prolunga significativamente la durata del tubo, riduce le perdite dovute all'usura causate dall'erosione delle particelle

③ Elevata capacità di carico

Resistenza alla trazione 90-100 MPa (superando di gran lunga i 20-30 MPa del PTFE)

Resistenza alla flessione 165 MPa, modulo di flessione 4,1 GPa

Resiste all'impatto dei fluidi ad alta pressione senza deformazione, adatto per sistemi idraulici e di trasferimento di fluidi ad alta pressione

④ Eccellente resistenza alle alte temperature

Temperatura di transizione vetrosa 143°C

Punto di fusione 343°C

Temperatura di servizio continuo fino a 250°C (paragonabile ai 260°C del PTFE)

Eccezionale resistenza all'idrolisi, resiste al vapore ad alta pressione a 300°C senza degradazione

⑤ Eccezionale resistenza chimica

Solubile solo in acido solforico concentrato

Resiste agli acidi forti (acido solforico diluito, acido cloridrico, acido nitrico), alcali forti, solventi organici, oli e idrocarburi

Combinato con la protezione dalla corrosione dello strato esterno in PTFE, difesa a doppia barriera

Strato esterno in PTFE

Barriera chimica e strato antiaderente

Lo strato esterno in PTFE fornisce:

Resistenza superiore alla corrosione chimica: pH 0-14, resiste praticamente a tutti i prodotti chimici

Proprietà antiaderenti: impedisce l'adesione di contaminanti esterni, facile da pulire

Isolamento elettrico: eccellenti proprietà dielettriche

Protegge il rivestimento in PEEK dagli attacchi chimici esterni

Effetto sinergico della struttura composita

Questa struttura composita "forte dentro, resistente fuori" supera i limiti prestazionali dei singoli materiali:

Capacità di pressione insufficiente del tubo in PTFE → Il rivestimento in PEEK fornisce resistenza strutturale

Tubo in PEEK con resistenza chimica inferiore al PTFE → Lo strato esterno in PTFE fornisce isolamento dalla corrosione

Parete interna in PTFE vergine vulnerabile all'erosione delle particelle → Il rivestimento in PEEK resiste all'usura e all'erosione

Specifiche tecniche

Prestazioni complessive del tubo

Prestazioni della fodera in PEEK

Prestazioni dello strato esterno in PTFE

Nota: I valori sopra indicati sono dati tipici di laboratorio. Le prestazioni effettive possono variare a seconda del rapporto di spessore del rivestimento, del processo composito e delle condizioni di applicazione. Su richiesta sono disponibili rapporti di spessore del rivestimento personalizzati.

Moduli disponibili

Perché scegliere un tubo composito in PTFE rivestito in PEEK?

1. Attrito della parete interna estremamente basso

Il coefficiente di attrito del rivestimento in PEEK è pari a 0,15-0,35 (autolubrificante), molto inferiore a quello delle pareti interne del tubo metallico. Quando si trasportano fluidi ad alta viscosità o ad alta velocità, la caduta di pressione viene notevolmente ridotta e il consumo di energia di pompaggio diminuisce. Ideale per il trasferimento di fluidi a lunga distanza e tubazioni di prodotti chimici fini.

2. Resistenza all'usura ultraelevata della parete interna

Nel trasporto di mezzi abrasivi contenenti particelle solide, fanghi, catalizzatori e materiali simili, le pareti interne dei tubi in PTFE vergine si usurano facilmente a causa dell'erosione, con conseguenti perdite e frequenti sostituzioni. La resistenza all'usura del rivestimento in PEEK è di gran lunga superiore a quella in PTFE, prolungando significativamente la durata di servizio del tubo e riducendo la frequenza di manutenzione e sostituzione.

3. Lo strato esterno in PTFE fornisce una protezione chimica completa

Lo strato esterno in PTFE resiste agli acidi forti, agli alcali forti e ai solventi organici, copertura completa a pH 0-14. Anche quando l'esterno del tubo è esposto ad ambienti chimici corrosivi (come nebbia acida o spruzzi di sostanze chimiche), lo strato esterno in PTFE fornisce una protezione efficace, proteggendo il rivestimento in PEEK dagli attacchi esterni.

Inoltre impedisce alle impurità esterne di permeare e contaminare i mezzi interni.

4. Prestazioni antipermeazione

Il PEEK offre eccellenti proprietà antipermeazione, bloccando efficacemente la permeazione di gas e liquidi. In combinazione con la bassa permeabilità dello strato esterno in PTFE, le prestazioni anti-permeazione complessive del tubo composito superano quelle dei tubi in PTFE vergine. Ideale per fluidi ad elevata purezza, sostanze chimiche volatili e trasferimento di gas.

5. Stabilità alle alte temperature e alle alte pressioni

Il rivestimento in PEEK resiste a una temperatura di servizio continuo di 250°C e a impatti ad alta pressione, mentre lo strato esterno in PTFE resiste a 260°C. Il tubo composito resiste alla deformazione, alla delaminazione e al distacco in condizioni di alta temperatura e alta pressione, superando di gran lunga le limitazioni di scorrimento e pressione dei tubi in PTFE vergine.

6. Superficie interna liscia

La superficie liscia del rivestimento in PEEK resiste all'adesione dei supporti, migliorando l'efficienza CIP (Clean-in-Place) e SIP (Sterilize-in-Place).

Adatto per l'industria farmaceutica, alimentare, chimica ad elevata purezza e altre industrie con severi requisiti di pulizia.

Tubo composito in PTFE rivestito in PEEK rispetto ad altri tubi a base di PTFE

Regole di selezione rapida:

Mezzi carichi di particelle o ad alta velocità all'interno + corrosione chimica all'esterno + parete interna a basso attrito richiesta → Tubo composito in PTFE rivestito in PEEK

Mezzo privo di particelle all'interno + solo resistenza alla corrosione → Tubo in PTFE vergine (costo inferiore)

Guarnizioni/cuscinetti (non tubi) + alta temperatura + corrosione → Tubo riempito in PPL

Tenute meccaniche (non tubi) + carico pesante + nessuna corrosione → Tubo riempito di bronzo+MoS₂

Applicazioni

Compatibilità chimica

Compatibilità chimica del rivestimento PEEK

Compatibilità chimica dello strato esterno in PTFE

Conclusione generale

La compatibilità chimica dei tubi compositi in PTFE rivestiti in PEEK copre la stragrande maggioranza dei fluidi industriali. L'unica eccezione significativa è l'acido solforico concentrato (il PEEK non è resistente). Se è necessario il trasferimento dell'acido solforico concentrato, prendere in considerazione tubi in PTFE vergine o tubi riempiti in PPL.

Per gli ambienti esterni, lo strato esterno in PTFE resiste praticamente a tutta la corrosione chimica, consentendo al tubo composito di essere interrato direttamente o esposto a spruzzi di sostanze chimiche.

Garanzia di qualità

Resine PTFE e PEEK vergini al 100%:nessun materiale riciclato, nessuna macinata

Fodera PEEK di alta qualità:disponibili materie prime PEEK di alta qualità importate o nazionali

Processo composito avanzato:forte legame tra il liner e lo strato esterno: nessuna delaminazione, nessun distacco

Spessore del rivestimento personalizzabile:adattato ai requisiti di pressione, usura e costi

Tracciabilità completa:certificati dei materiali disponibili su richiesta

Controllo dimensionale di precisione:Le strette tolleranze ID/OD garantiscono la compatibilità dell'installazione

Tempi di consegna:taglie standard in stock (48-72 ore); dimensioni personalizzate 7-15 giorni

Domande frequenti

D: Qual è la differenza tra un tubo composito in PTFE rivestito in PEEK e un tubo in PTFE riempito in PPL? Quale dovrei scegliere?

R: Le differenze principali sono la forma del prodotto e lo scenario applicativo.

Regole di selezione rapida:

Convogliamento di mezzi carichi di particelle, fanghi, fluidi ad alta velocità attraverso tubazioni → Tubo composito rivestito in PEEK

Guarnizioni di valvole, fasce elastiche, anelli di guida (non tubazioni) → Tubo riempito in PPL (resistenza a temperature più elevate)

Usura estremamente elevata all'interno del tubo + corrosione chimica all'esterno → Tubo composito rivestito in PEEK

In conclusione: Il tubo composito rivestito in PEEK è progettato per "tubazioni", risolvendo in particolare i problemi di usura delle pareti interne e attrito nel trasferimento dei fluidi.

Il tubo riempito in PPL è progettato per "guarnizioni", in particolare per applicazioni di sigillatura e autolubrificazione ad alta temperatura + corrosive.

D: Quale pressione può sopportare il tubo composito in PTFE rivestito in PEEK? Si delaminerà o si sbuccerà?

R: La capacità di pressione dei tubi compositi in PTFE rivestiti in PEEK dipende dallo spessore del rivestimento e dalla qualità del processo composito.

Specifiche standard: Resiste al trasferimento di fluidi da media ad alta pressione (la pressione esatta dipende dal diametro, dallo spessore della parete e dallo spessore del rivestimento, contattaci per i parametri operativi per la valutazione)

Design antidelaminazione: Utilizziamo processi compositi specializzati che creano legami chimici e incastri meccanici sull'interfaccia PEEK/PTFE, la forza di legame supera di gran lunga la normale laminazione fisica

Corrispondenza della dilatazione termica: PEEK e PTFE hanno coefficienti di espansione termica comparabili (PEEK ~4,7×10⁻⁵/°C, PTFE ~10-12×10⁻⁵/°C), riducendo al minimo il rischio di delaminazione dovuto all'espansione termica differenziale nell'intervallo di temperature

Intervallo operativo consigliato: Nessuna delaminazione o distacco in condizioni normali in un servizio continuo compreso tra -100°C e +250°C

Raccomandazione: Per condizioni di alta pressione estrema o cicli termici gravi, fornire parametri dettagliati, il nostro team può eseguire valutazioni personalizzate e ottimizzazione del processo.

D: Quanto può essere spesso il rivestimento in PEEK? È sempre meglio un rivestimento più spesso?

R: Lo spessore del rivestimento in PEEK varia generalmente da 0,5 a 3,0 mm. Lo spessore ottimale dipende dai seguenti fattori:

Filosofia progettuale: Il tubo composito non è "più spesso è, meglio è". Uno spessore eccessivo del rivestimento aumenta la rigidità delle pareti, riduce la flessibilità e aumenta i costi (il PEEK è molto più costoso del PTFE).

La struttura composita mira a una "combinazione ottimale delle proprietà del materiale interno ed esterno", il rivestimento deve solo soddisfare i requisiti di resistenza all'usura e basso attrito, mentre lo strato esterno fornisce supporto strutturale e protezione chimica.

Fattori determinanti per lo spessore:

Abrasività del mezzo (concentrazione di particelle, velocità del flusso)

Pressione di esercizio del sistema

Diametro del tubo

Requisiti di temperatura

Raccomandazione: Fornite le condizioni operative specifiche (tipo di supporto, contenuto di particelle, velocità del flusso, pressione, temperatura), il nostro team consiglierà la soluzione di spessore del rivestimento ottimale per soddisfare i requisiti di prestazione contribuendo al contempo a controllare i costi.

D: Qual è il coefficiente di attrito della parete interna del tubo composito rivestito in PEEK? Quanta caduta di pressione può ridurre?

R: Il rivestimento in PEEK ha un coefficiente di attrito di 0,15-0,35 (in condizioni autolubrificanti).

Confronto delle perdite di carico (stima ingegneristica):

A parità di diametro e velocità di flusso, il coefficiente di resistenza all'attrito del rivestimento in PEEK è significativamente inferiore rispetto ai tubi in acciaio inossidabile e acciaio al carbonio (il coefficiente di attrito dell'acciaio è di circa 0,5-0,8)

Rispetto ai tubi in PTFE vergine (coefficiente di attrito 0,04-0,10), il rivestimento in PEEK ha un coefficiente di attrito leggermente superiore, ma il vantaggio del PEEK risiede nella resistenza all'usura e nella capacità di pressione, nel trasferimento di mezzi ad alta usura, le pareti del tubo in PTFE sviluppano rapidamente scanalature dovute all'erosione, la rugosità superficiale aumenta notevolmente e la caduta di pressione effettiva aumenta rapidamente. Il rivestimento in PEEK mantiene una superficie liscia a lungo termine, fornendo una caduta di pressione più stabile e inferiore durante l'intero ciclo di vita

Raccomandazione: Per trasferimenti a lunga distanza o applicazioni ad alta velocità, il vantaggio della caduta di pressione a lungo termine del rivestimento in PEEK è particolarmente significativo: riduce sostanzialmente i costi energetici di pompaggio.

D: I tubi compositi rivestiti in PEEK possono essere utilizzati per il trasferimento di acido solforico concentrato?

R: ❌No.

Il PEEK è solubile solo in acido solforico concentrato, si dissolverà rapidamente e fallirà in ambienti di acido solforico concentrato. Mentre lo strato esterno in PTFE resiste all'acido solforico concentrato, il rivestimento in PEEK è a diretto contatto con il mezzo e non può resistere alla corrosione dell'acido solforico concentrato.

Alternative:

Trasferimento di acido solforico concentrato → Scegli il tubo in PTFE vergine (il PTFE vergine resiste all'acido solforico concentrato)

Oppure scegli il tubo in PTFE riempito con PPL (sia PPL che PTFE resistono all'acido solforico concentrato)

Altri media:Oltre all'acido solforico concentrato, il rivestimento in PEEK resiste all'acido solforico diluito, all'acido cloridrico, all'acido nitrico, agli alcali forti, ai solventi organici, agli oli, agli idrocarburi, al vapore ad alta temperatura e altro ancora.

D: Quali sono i principali limiti dei tubi compositi in PTFE rivestiti in PEEK?

UN:

Limite di temperatura: Servizio continuo 250°C, inferiore ai 260°C del tubo riempito in PPL. Per requisiti di temperatura più elevati, considerare il tubo riempito in PPL

Incompatibilità con acido solforico concentrato: Il PEEK si dissolve in acido solforico concentrato, per il trasferimento di acido solforico concentrato, scegliere un tubo in PTFE vergine o un tubo riempito in PPL

Costo: La materia prima PEEK è costosa, il che rende i tubi compositi più costosi dei tubi in PTFE vergine e dei tubi riempiti con PPL.

Tuttavia, nelle applicazioni più esigenti in termini di usura e corrosione, la durata di esercizio significativamente più lunga rispetto ai tubi in PTFE vergine garantisce un costo totale di proprietà (TCO) sostanzialmente inferiore.

Coefficiente di attrito leggermente più elevato rispetto al PTFE: per applicazioni a bassissimo attrito (come tubi per strumenti di precisione) senza usura, i tubi in PTFE vergine possono essere più adatti

Regola della decisione rapida:

È necessaria resistenza all'usura + basso attrito + resistenza alla corrosione per le tubazioni di trasferimento dei fluidi → Il tubo composito rivestito in PEEK è la soluzione ottimale.

Tenute statiche o tubazioni resistenti all'usura → i tubi in PTFE vergine sono più economici.

Applicazioni a temperature ultra elevate (>250°C) + corrosione → Il tubo riempito con PPL è più adatto.
