Il PTFE vergine resiste a quasi tutti gli agenti chimici, ma sotto compressione continua scorre a freddo: il carico del bullone si allenta, la guarnizione si assottiglia e il giunto inizia a trasudare. Sulle apparecchiature rivestite in vetro, ceramica e plastica il problema si inverte: la coppia necessaria per mantenere sigillato il PTFE standard è spesso sufficiente a rompere la superficie della flangia stessa.
Questa scheda risolve entrambe le modalità di guasto con un solo cambio di materiale. Le microsfere cave di vetro vengono disperse attraverso la matrice di PTFE, aumentando il recupero elastico da circa il 21,8% fino al 55,8%. La guarnizione mantiene la forza di tenuta con una pressione dei bulloni notevolmente inferiore e rimane sufficientemente morbida da chiudersi su vaiolature e ondulazioni invece di richiedere una superficie lavorata.

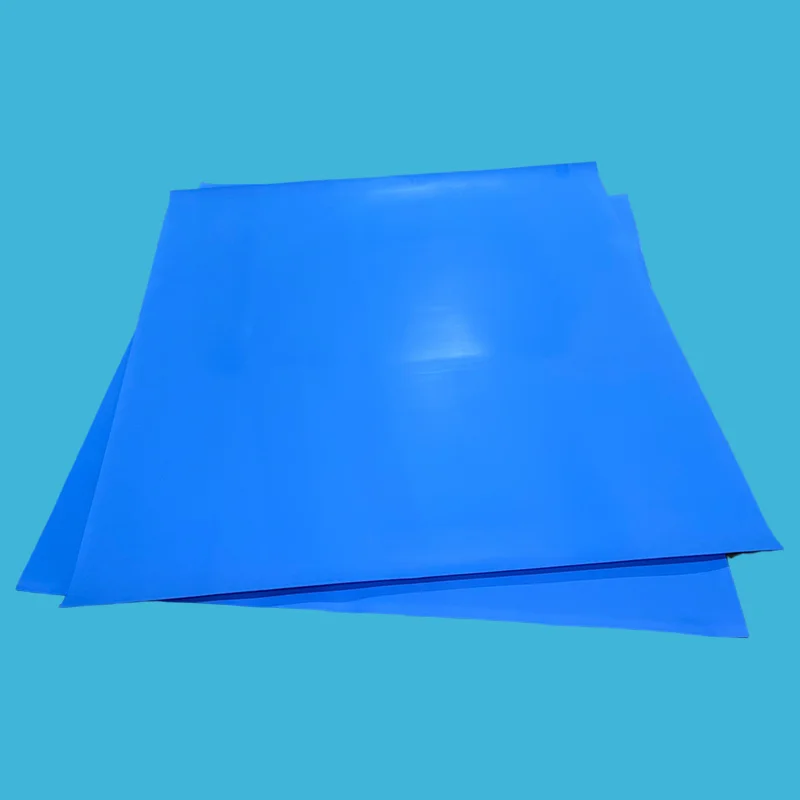

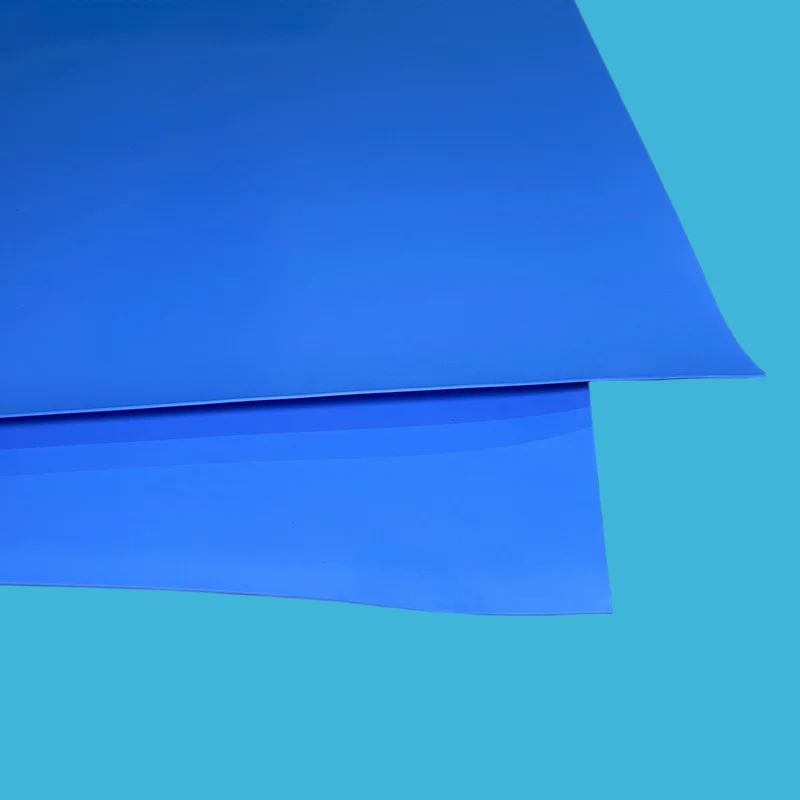

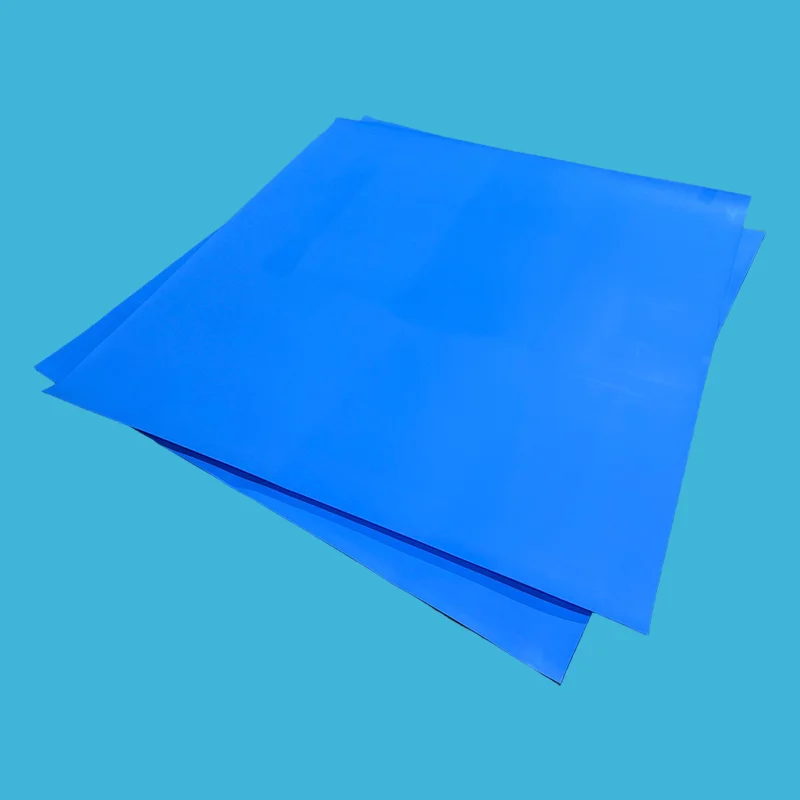

Un foglio di PTFE riempito con microsfere di vetro è un composto ingegnerizzato, non un rivestimento. Le leggere sfere di vetro cave vengono miscelate uniformemente nella resina PTFE vergine prima che venga formata la lastra, in modo che il rinforzo attraversi l'intero spessore anziché rimanere sulla superficie.
Di conseguenza cambiano tre cose. Innanzitutto, le sfere interrompono i piani di scorrimento che consentono al PTFE di fluire sotto carico, quindi la resistenza allo scorrimento migliora e la coppia dei bulloni rimane molto più a lungo. In secondo luogo, il materiale ottiene un ritorno elastico misurabile:Recupero del 55,8% contro il 21,8% del PTFE vergine— il che significa che la guarnizione spinge contro la flangia dopo la compressione invece di rimanere schiacciata. In terzo luogo, poiché sigilla a una compressione inferiore, può essere utilizzato su flange che verrebbero danneggiate dalla coppia di installazione convenzionale del PTFE.
Le prestazioni chimiche rimangono intatte. Il composto copre ancora l'interopH 0–14gamma e servizio continuo daDa -180°C a +200°C, quindi l'aggiornamento meccanico non va a scapito della compatibilità dei media. Se stai confrontando i tipi di riempitivo dell'intera famiglia, ilfogli di PTFE modificatoLa panoramica illustra le differenze tra i gradi di perle di vetro, fibra di vetro, grafite e bronzo.
Il recupero è la proprietà che decide se un giunto mantiene ancora la coppia nel dodicesimo mese. La tabella seguente mette a confronto i due materiali con lo stesso metodo di prova.
| Materiale | Tasso di recupero | Cosa significa sul posto |
|---|---|---|
| PTFE vergine | ~21,8% | Comprime permanentemente; la coppia del bullone si allenta e la guarnizione perde nel tempo |
| Microsfera di vetro PTFE | ~32–55,8% | Recupera dopo la compressione; mantiene la coppia del bullone e prolunga la durata della guarnizione |
Un recupero più elevato significa una forza di tenuta più duratura, meno perdite e meno tempi di inattività non pianificati.
| Problema sul campo | Come la microsfera di vetro PTFE affronta questo problema |
|---|---|
| Il PTFE puro striscia e perde sotto carico | Le microsfere di vetro rinforzano la struttura e mantengono la coppia dei bulloni più a lungo |
| Perdite dalle flange ruvide o bucherellate | Il materiale morbido e conformabile riempie le irregolarità senza molatura o lavorazione |
| Le flange rivestite in vetro si rompono sotto una coppia elevata | Sigilla a bassa pressione del bullone, proteggendo le superfici fragili |
| Le guarnizioni perdono forza di tenuta nel tempo | Il recupero fino al 55,8% mantiene la tenuta dopo la compressione |
| Acidi, solventi e sostanze caustiche attaccano la guarnizione | La matrice in PTFE fornisce resistenza al pH 0–14 |
Tutte e tre sono scelte legittime, ma non sono intercambiabili. La matrice sottostante è quella da portare in sede di revisione delle specifiche.
| Caratteristica | Microsfera di vetro PTFE | PTFE vergine | PTFE in fibra di vetro |
|---|---|---|---|
| Tasso di recupero | ~32–55,8%, eccellente | 21,8%, poveri | Moderare |
| Resistenza allo scorrimento | Eccellente | Povero | Bene |
| Comprimibilità | Morbido e conformabile | Rigido | Moderare |
| Protezione della flangia | Sicuro su flange fragili | Moderare | Può graffiare le superfici |
| Soffitto a pressione | Fino a 55 bar | Fino a 30bar | Più in alto, fino a 100 bar |
| Resistenza chimica | pH 0–14, eccetto HF | pH 0–14 | pH 0–14, eccetto HF e alcali forti |
| Meglio per | Flange fragili, coppia ridotta, cicli termici | Prodotti chimici puliti, flange lisce, servizio FDA | Mezzi abrasivi, alta pressione |
Se la tua linea funziona al di sopra di 55 bar o trasporta fanghi abrasivi, ilfoglio di PTFE caricato con fibra di vetroè la scelta meccanica più forte. Se funziona a pressione moderata e la faccia della flangia è l'anello debole, questa qualità è la specifica corretta.
| Se la tua candidatura è... | Specificare | Perché |
|---|---|---|
| Flange smaltate, in ceramica o in plastica | Microsfera di vetro PTFE | Coppia ridotta e adatto alle flange |
| Flange ruvide, vaiolate o deformate | Microsfera di vetro PTFE | Conformabile, riempie le irregolarità |
| Lavorazioni chimiche con acidi e solventi | Microsfera di vetro PTFE | Resistenza universale pH 0–14 |
| Lavorazione alimentare o farmaceutica | Microsfera di vetro PTFE, grado FDA | Disponibili qualità conformi alla FDA |
| Servizio di ciclismo termale | Microsfera di vetro PTFE | Mantiene la tenuta nonostante gli sbalzi di temperatura |
| Flange pulite e lisce in servizio standard | PTFE vergine | Costo del materiale inferiore |
| Mezzi abrasivi ad alta pressione | PTFE in fibra di vetro | Maggiore resistenza meccanica |
| Industria | Applicazione tipica | Motivo |
|---|---|---|
| Lavorazione chimica | Flange di tubi, coperchi di reattori, scambiatori di calore | Resistenza a pH 0–14 a bassa coppia |
| Farmaceutico | Attrezzature sterili, bioreattori | Materiale puro, non contaminante, conformità FDA |
| Cibo e bevande | Collegamenti sanitari, attrezzature di riempimento | Conforme alla FDA e facile da pulire |
| Attrezzatura rivestita di vetro | Reattori e recipienti rivestiti di vetro | La bassa coppia protegge le superfici fragili |
Il taglio della guarnizione da questo foglio segue la stessa logica degli altri materiali per guarnizioni morbide: vedere ilGuarnizioni in PTFEgamma per profili standard o inviare un disegno per una forma completamente personalizzata.
I risultati riportati riflettono le installazioni specifiche del cliente. I risultati effettivi variano in base alle condizioni della flangia, ai fluidi, alla procedura di coppia e al ciclo operativo. Condividi le tue condizioni di servizio e ti consiglieremo il grado e lo spessore adatti a loro.
| Parametro | Valore | Metodo di prova |
|---|---|---|
| Intervallo di temperatura | Da -180°C a +200°C | ASTM |
| Pressione massima | Fino a 55 bar (800 PSI) | — |
| Densità | 1,55–1,70 g/cm³ | ASTM D792 |
| Comprimibilità | ≥16% | ASTM F36 |
| Recupero | ≥32%, fino al 55,8% in alcuni gradi | ASTM F36 |
| Resistenza alla trazione | ≥10MPa | ASTM F152 |
| Materiale | PTFE vergine più microsfere cave di vetro | — |
| Conformità alla FDA | Disponibile | FDA 21 CFR 177.1550 |
| Dimensioni (mm) | Intervallo di spessore (mm) |
|---|---|
| 1500×1500 | 1.0, 1.5, 2.0, 3.0 |
| 1500×4500 | 1.5, 2.0, 3.0 |
| Costume | Tagliati a disegno o forniti maggiorati per il taglio interno delle guarnizioni |
Ogni proprietà di cui sopra è legata a un metodo ASTM denominato anziché a una scala interna, quindi i dati possono essere controllati in modo indipendente durante l'ispezione in entrata. La sequenza completa (verifica delle materie prime, controlli durante il processo, test finali e registrazioni dei lotti) è descritta nelpagina di garanzia della qualità.
Inviare la dimensione del foglio, lo spessore, la quantità e il supporto di servizio. Un preventivo viene restituito entro 24 ore.
Campioni di lastre, tubi, aste e guarnizioni di dimensioni standard vengono forniti gratuitamente per la valutazione della qualità; l'acquirente copre i costi del corriere. Le dimensioni personalizzate sono indicate nel disegno.
Si accettano piccoli ordini di prova su dimensioni standard. Il prezzo a volume si applica all'aumentare della quantità.
Certificati dei materiali, rapporti di ispezione e dichiarazioni di conformità vengono rilasciati insieme alla spedizione su richiesta.
I termini di pagamento sono un deposito T/T del 30% con il saldo del 70% prima della spedizione. La spedizione avviene normalmente dal porto di Ningbo, a circa un'ora dalla fabbrica, il che riduce la logistica interna. I termini commerciali completi sono elencati nelPagina delle domande frequenti.
È un materiale per guarnizioni ad alte prestazioni realizzato in PTFE vergine rinforzato con microsfere cave di vetro. Il PTFE standard striscia o scorre a freddo sotto carico sostenuto e perde la coppia del bullone nel tempo. La microsfera di vetro PTFE resiste allo scorrimento e restituisce un tasso di recupero molto più elevato, quindi mantiene la forza di tenuta più a lungo, necessita di meno serraggio e dura più a lungo in servizi impegnativi.
Sì, questa è una delle sue applicazioni principali. Il materiale è progettato per la tenuta a bassa coppia di bulloni su flange smaltate, in ceramica e in plastica. È morbido e altamente conformabile, riempie graffi, cavità e irregolarità superficiali senza un'elevata forza di compressione. Ciò è importante perché una coppia eccessiva di una flangia rivestita in vetro può rompere il rivestimento e ogni riparazione è costosa sia in termini di parti che di tempi di fermo.
Copre l'intero intervallo di pH compreso tra 0 e 14 ed è adatto alla maggior parte degli acidi, alcali, solventi e idrocarburi. Ènoncompatibile con acido fluoridrico, perché le microsfere di vetro si dissolvono nel servizio HF e la guarnizione cede; utilizzare PTFE vergine o PTFE caricato con carbonio. La pressione massima è di 55 bar (800 PSI): oltre tale valore, specificare PTFE caricato con fibra di vetro.
