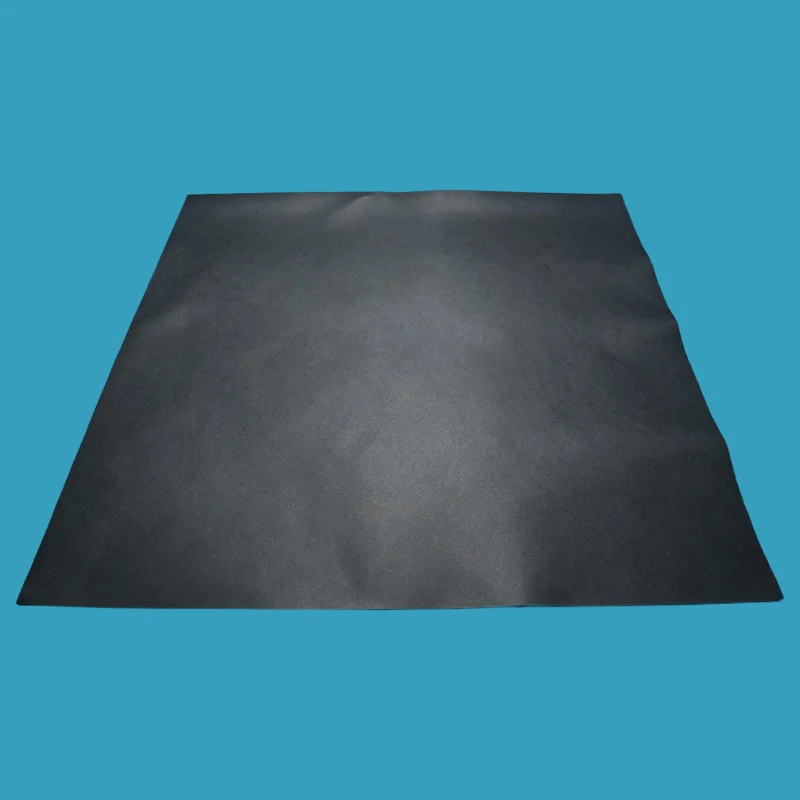

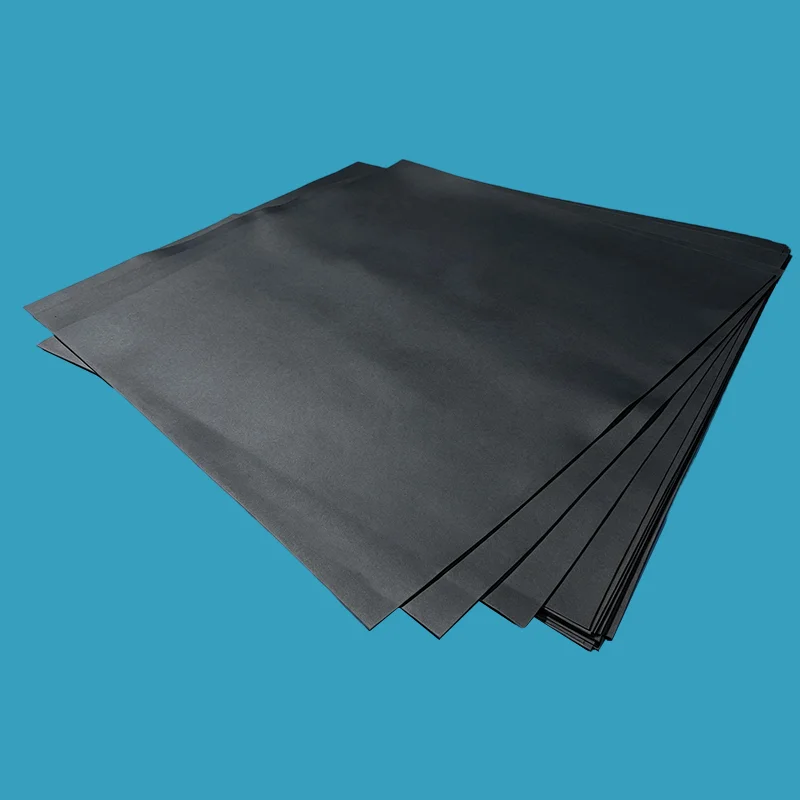

Foglio di PTFE riempito di grafite

Il foglio di PTFE riempito di grafite è uno dei prodotti offerti da Taifno. In qualità di produttore con 20 anni di esperienza nel settore, forniamo capacità di ricerca e sviluppo e personalizzazione. Formulato con un riempitivo di grafite al 15%–30%, questo prodotto combina l'eccellente resistenza chimica del PTFE con una migliore conduttività termica e un coefficiente di attrito inferiore, rendendolo adatto per guarnizioni, tenute, cuscinetti e componenti scorrevoli.

Invia richiesta

Descrizione del prodotto

In qualità di produttore e fornitore professionale di lastre in PTFE riempite di grafite, Taifno offre gradi conformi alla FDA adatti all'industria alimentare e farmaceutica. Il materiale è non combustibile, resistente alla crescita batterica e presenta un attrito inferiore, una conduttività termica superiore e un flusso freddo ridotto.

Specifiche principali: intervallo di temperatura operativa da -180°C a +200°C, resistenza alla pressione fino a 75 bar, resistenza alla trazione ≥11 N/mm² e tasso di recupero ≥35%.

Graphite Filled PTFE Sheet

Che cos'è un foglio di PTFE riempito di grafite?

Un foglio di PTFE riempito di grafite è un materiale per guarnizioni ad alte prestazioni realizzato in PTFE vergine rinforzato con riempitivo di grafite (tipicamente contenuto di grafite del 15-30%). Le particelle di grafite forniscono un rinforzo strutturale che migliora significativamente le proprietà meccaniche e termiche del materiale mantenendo l'ampia compatibilità chimica del PTFE (pH 0-14).

Principali vantaggi del rinforzo in grafite:

Coefficiente di attrito ridotto: la grafite abbassa il coefficiente di attrito, migliorando le prestazioni di scorrimento di cuscinetti e guarnizioni

Conduttività termica migliorata: la grafite migliora la dissipazione del calore, riducendo i punti caldi e l'usura dell'albero in servizio

Scorrimento a freddo ridotto: il riempitivo in grafite riduce al minimo il rilassamento al creep (rilassamento al creep del 35% rispetto a un valore superiore per il PTFE vergine)

Eccellente ritenzione della coppia di serraggio dei bulloni: mantiene la tenuta nel tempo, richiede meno serraggio

Buon recupero: il recupero ≥35% mantiene l'integrità della tenuta

Conformità FDA: soddisfa le specifiche FDA per applicazioni alimentari e farmaceutiche (quali selezionati)

Non supporta la fiamma: resistente al fuoco

Non supporta la crescita batterica: adatto per processi puliti

Perché scegliere il PTFE caricato con grafite?

Problema	Come il PTFE caricato con grafite risolve il problema	Il costo della scelta sbagliata
Il PTFE striscia e perde sotto carico	Il riempitivo in grafite riduce il flusso a freddo (rilassamento del creep del 35%) e mantiene la coppia di serraggio più a lungo	Riserraggio frequente, sostituzione della guarnizione ogni 6-12 mesi
L'attrito si accumula nei cuscinetti	La grafite riduce il coefficiente di attrito: scorrimento fluido, minore usura	Usura dell'albero, danni alle apparecchiature, guasti prematuri
Il calore danneggia le guarnizioni e gli alberi	La grafite migliora la conduttività termica: dissipa il calore e funziona a temperature più basse	Punti caldi, rigature dell'albero, degrado delle guarnizioni
Il PTFE manca di resistenza meccanica	La grafite migliora la resistenza alla compressione e mantiene la forma sotto carico	Estrusione di guarnizioni, deformazione sotto pressione
Rischio di contaminazione alimentare/farmaceutica	Disponibili gradi conformi alla FDA: materiale puro, senza estraibili	Contaminazione del prodotto, multe FDA, perdita di lotti

Guida al confronto e alla selezione

PTFE caricato con grafite vs PTFE vergine vs PTFE in fibra di carbonio vs PTFE in fibra di vetro

Caratteristica	PTFE caricato con grafite	PTFE vergine	PTFE in fibra di carbonio	PTFE in fibra di vetro
Colore	Nero/Grigio scuro	Bianco	Nero	Bianco sporco/Grigio
Coefficiente di attrito	★★★★★ più basso	★★★★☆	★★★★☆	★★★☆☆
Conducibilità termica	★★★★★ eccellente	★★☆☆☆	★★★★★ eccellente	★★★☆☆
Resistenza allo scorrimento	★★★★☆ 35%	★★☆☆☆	★★★★★	★★★★☆
Resistenza all'usura	★★★★☆	★★☆☆☆	★★★★★ migliore	★★★★★ migliore
Resistenza meccanica	★★★★☆	★★☆☆☆	★★★★★	★★★★★
Resistenza chimica	★★★★☆ non per gli ossidanti	★★★★★	★★★★☆ non per gli ossidanti	★★★★☆ non per HF/alcali
Conforme alla FDA	✅ Sì	✅ Sì	❌No	✅ Sì
Ideale per	Basso attrito, cuscinetti, dissipazione del calore, guarnizioni dinamiche	Chimica generale	Alta velocità, carico elevato, dissipazione del calore	Mezzi abrasivi, alta pressione

Guida alla selezione rapida

Se il tuo servizio è...	Scegliere...	Perché
Cuscinetti, boccole, applicazioni di scorrimento	PTFE caricato con grafite	Attrito più basso + conduttività termica
Tenuta dinamica ad alta velocità	PTFE caricato con grafite	Dissipazione del calore + basso attrito
Alta temperatura, carico elevato, alta velocità	PTFE in fibra di carbonio	Migliore conduttività termica + resistenza meccanica
Mezzi abrasivi, alta pressione, elevata usura	PTFE in fibra di vetro	Migliore resistenza all'usura + resistenza meccanica
Ossidanti forti (acido nitrico, cloro)	PTFE vergine	Grafite/carbonio ossidato: è richiesto PTFE vergine
Prodotti chimici puliti, sigillatura generale	PTFE vergine	Costo più basso, resistenza chimica universale

Applicazioni primarie

Industria	Applicazione	Perché la grafite
Elaborazione chimica	Flange, pompe, valvole: acidi, solventi, prodotti chimici	Resistenza chimica + creep ridotto + basso attrito
Generazione di energia	Sistemi vapore, flange alta temperatura, guarnizioni turbine	Conduttività termica, dissipazione del calore
Farmaceutico	Apparecchiature per il trattamento sterile: conformità FDA	Conforme alla FDA, non contaminante
Cibo e bevande	Collegamenti sanitari: conformità FDA	Conforme alla FDA, resistente ai batteri
Cuscinetti e boccole	Parti meccaniche, applicazioni di scorrimento, rondelle reggispinta	Attrito minimo, conduttività termica, bassa usura
Polpa e carta	Digestori, pompe – prodotti chimici moderati	Resistenza chimica + resistenza al creep
Petrolio e gas	Flange di raffinerie, condutture - idrocarburi	Compatibilità chimica + stabilità termica

Factory Factory Factory Factory

Specifiche tecniche

Proprietà del prodotto

Parametro	Valore	Note
Intervallo di temperatura	Da -196°C a +200°C	Servizio continuo
Pressione massima	Fino a 75bar	Dipende dallo spessore e dal design
Densità	2,1 – 2,3 g/cm³	—
Resistenza alla trazione	≥11 N/mm²	—
Comprimibilità	7-19%	ASTM F36
Recupero	≥35%	ASTM F36
Rilassamento strisciante	≤35%	ASTM F38: significativamente migliore del PTFE vergine
Colore	Nero/Grigio scuro	—
Materiale	PTFE + riempitivo di grafite (15-30%)	—
Conforme alla FDA	Sì (seleziona i gradi)	Disponibili formulazioni conformi alla FDA
Resistenza alla fiamma	Non supporterà la fiamma	—
Crescita batterica	Non supporterà	—

Gradi disponibili

Grado	Contenuto di grafite	Ideale per
Grafite 15%	15% grafite	Moderato miglioramento delle proprietà pur mantenendo la flessibilità
Grafite 30%	30% grafite	Massima conduttività termica, resistenza alla compressione e resistenza al creep
Grafite + Fibra di vetro	20% vetro + 5% grafite	Proprietà bilanciate: resistenza + basso attrito
Grado FDA	Riempito di grafite	Applicazioni alimentari e farmaceutiche

Taglie disponibili

Dimensioni (mm)	Intervallo di spessore (mm)	Note
1000×1000	4-50	Foglio modellato
1220×1220	4-50	Foglio modellato
1500×1500	4-50	Foglio modellato
2000×2000	4-50	Foglio modellato

Garanzia di qualità

Resina PTFE vergine al 100%: qualità costante, lotto dopo lotto

Rinforzo in grafite: dispersione uniforme per prestazioni costanti

Disponibili gradi conformi alla FDA: adatti per applicazioni alimentari e farmaceutiche

Non supporta la fiamma: resistente al fuoco

Non supporta la crescita batterica: adatto per processi puliti

Tracciabilità completa: certificati dei materiali su richiesta

Tempi di consegna — dimensioni standard in magazzino (24-48 ore); taglie personalizzate 7-10 giorni

Test Test Test Test

Domande frequenti

D: Cos'è un foglio di PTFE caricato con grafite e dove dovrei usarlo?

R: Un foglio di PTFE riempito di grafite (noto anche come foglio di PTFE modificato con grafite o guarnizione in PTFE nero) è in PTFE rinforzato con riempitivo di grafite (tipicamente al 15-30%). Offre una migliore conduttività termica, un attrito inferiore e un creep ridotto (rilassamento del creep del 35%) rispetto al PTFE vergine.

Può essere utilizzato in applicazioni che richiedono una buona dissipazione del calore, basso attrito e resistenza chimica, cuscinetti, boccole, applicazioni di scorrimento, flange per trattamenti chimici e apparecchiature per la produzione di energia. Disponibili in gradi conformi alla FDA per applicazioni alimentari e farmaceutiche.

Quando NON usarlo: Forti ossidanti ad alta temperatura (acido nitrico, cloro, ecc.): la grafite può ossidarsi. Utilizzare PTFE vergine per questi servizi.

D: PTFE caricato con grafite e PTFE caricato con fibra di carbonio, quale dovrei scegliere?

R: Entrambi sono neri, entrambi migliorano la conduttività termica, ma servono applicazioni diverse. Il PTFE riempito di grafite offre il coefficiente di attrito più basso e le migliori prestazioni di scorrimento, ideale per cuscinetti, boccole e guarnizioni dinamiche dove la riduzione dell'attrito è fondamentale.

Il PTFE caricato con fibra di carbonio offre una maggiore resistenza meccanica e una migliore resistenza all'usura, ideale per applicazioni ad alta velocità, carico elevato e alta temperatura dove sono richieste sia resistenza che dissipazione del calore.

Regola veloce:

Necessita di basso attrito + buona dissipazione del calore → Grafite.

Hai bisogno di alta resistenza + alta velocità + carico elevato → Fibra di carbonio.

Per le applicazioni FDA è disponibile la versione riempita con grafite; la fibra di carbonio non è conforme alla FDA.

D: Quali sono i limiti delle lastre in PTFE riempite di grafite e quali sono gli errori più comuni?

UN: Temperatura: Da -180°C a +200°C servizio continuo.

Pressione: Fino a 75 bar — dipende dallo spessore e dal design.

Chimico: pH 0-14 — NON compatibile con forti ossidanti ad alta temperatura (acido nitrico, cloro, ecc.) — la grafite si ossida.

Tre errori comuni:

Utilizzo in forti ossidanti: la grafite si ossida ad alta temperatura in acido nitrico, cloro e ambienti fortemente ossidanti, utilizzare invece PTFE vergine o PTFE caricato a vetro

Ci si aspetta la stessa resistenza chimica del PTFE vergine: mentre il PTFE offre resistenza a pH 0-14, il riempitivo in grafite ha limiti chimici, verificare la compatibilità prima dell'uso

Serraggio eccessivo: il PTFE caricato con grafite richiede una coppia controllata; una compressione eccessiva può danneggiare la guarnizione

Hai bisogno di aiuto per selezionare il grado giusto? Contattaci con la tua temperatura, pressione e mezzi, ti consigliamo il giusto grado di PTFE entro 24 ore.
