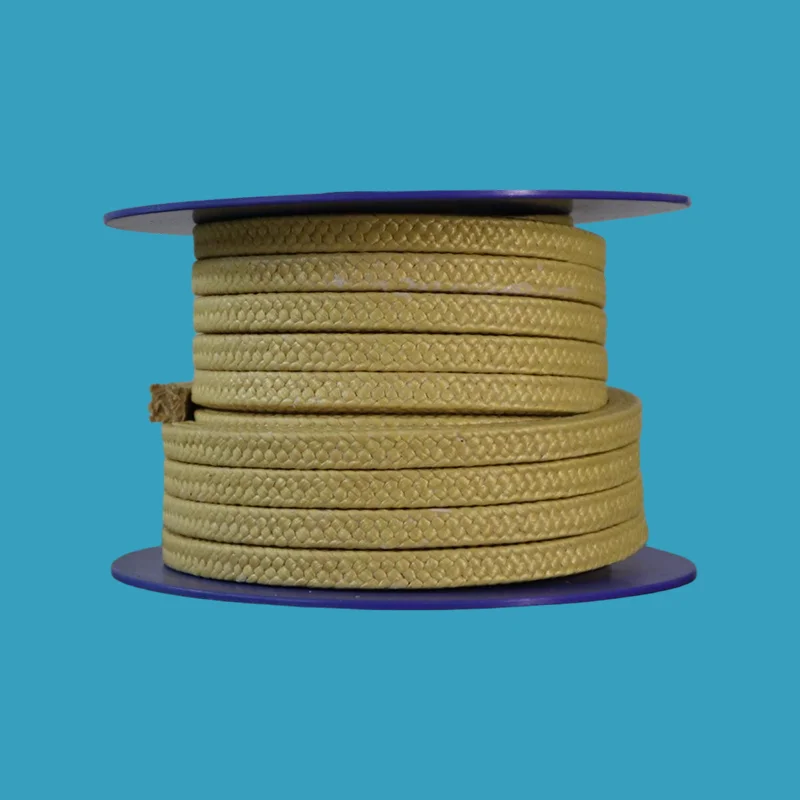

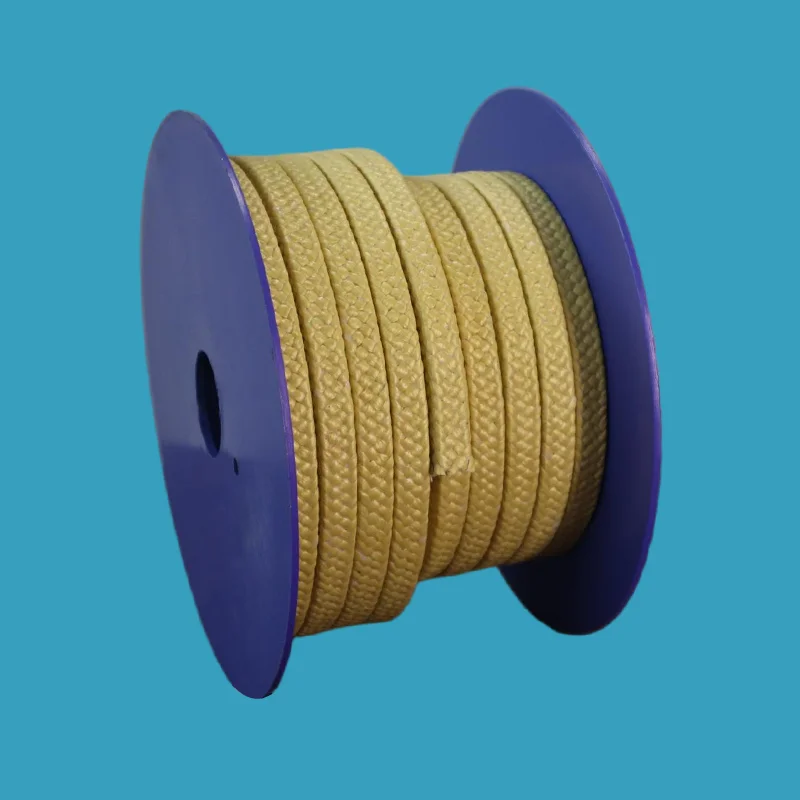

Baderna in PTFE rinforzato con fibra aramidica

Nelle condizioni operative in cui la baderna in PTFE puro è soggetta a usura e danni, la baderna in PTFE rinforzato con fibra aramidica rimane intatta; resiste a pressioni fino a 200 bar, supporta velocità lineari fino a 20 m/s ed è adatto per un intervallo di pH compreso tra 2 e 12.

Se il tuo progetto prevede la gestione di fluidi contenenti fanghi, sabbia o cristalli, Taifno, in qualità di produttore professionale, consiglia vivamente la baderna composita in aramide/PTFE.

Che cos'è la baderna in PTFE rinforzato con fibra aramidica?

La baderna in aramide/PTFE è intrecciata con fibre aramidiche ad alta resistenza combinate con PTFE e lubrificanti. L'aramide fornisce eccezionale tenacità, resistenza all'abrasione e resistenza agli urti, guadagnandosi il soprannome di "filo di acciaio sintetico" (la resistenza è tre volte quella del filo di acciaio a un quinto del peso). Il PTFE e i lubrificanti riducono l'attrito, dissipano il calore e forniscono resistenza chimica.

Come funziona:

Fibre aramidiche: forniscono robustezza strutturale, resistenza all'abrasione e resistenza all'estrusione: sopportano le particelle abrasive che tagliano il PTFE morbido

PTFE/lubrificanti: riducono l'attrito, prevengono rigature sull'albero e dissipano il calore da attrito

Costruzione intrecciata: la treccia ad incastro fornisce flessibilità e un contatto uniforme dell'albero per una tenuta affidabile

Perché scegliere la baderna in aramide/PTFE?

La differenza di pH: perché è importante

Quando scegliere aramide/PTFE: Il supporto è abrasivo E con pH compreso tra 2 e 12. Se il tuo supporto è pH 0-1 o pH 13-14 E abrasivo, potresti aver bisogno di una soluzione diversa (contattaci).

Guida al confronto e alla selezione

Aramidica/PTFE vs PTFE vs Carbonio/Grafite

Guida alla selezione rapida

Applicazioni primarie

Attrezzatura tipica

Pompe rotative (centrifughe)

Pompe alternative (pistone, stantuffo)

Miscelatori e agitatori

Guarnizioni del reattore

Steli delle valvole (applicazioni statiche)

Applicazioni del mondo reale

Caso di studio 1: Pompa per liquami minerari: durata 10 volte più lunga

Cliente: Operazione mineraria a cielo aperto che tratta liquami minerali

La sfida: la guarnizione in PTFE delle pompe centrifughe veniva sostituita ogni 3-4 settimane. Le particelle abrasive tagliano le fibre morbide del PTFE, causando perdite e interruzioni della produzione. Ogni sostituzione comportava 2 ore di inattività e perdita di produttività.

Soluzione: guarnizione in aramide/PTFE installata con struttura a treccia di interblocco. Gli angoli in aramide fornivano resistenza all'abrasione mentre il PTFE manteneva un basso attrito.

Risultato: l'imballaggio è durato oltre 8 mesi - 10 volte di più. Gli intervalli di manutenzione si estendono da settimane a stagioni. Eliminati oltre 10 eventi di sostituzione per pompa all'anno.

Caso di studio 2: Impianto chimico: compatibilità pH 2-12 verificata

La sfida: un impianto chimico che trattava fanghi abrasivi con pH 10 utilizzava baderne contenenti solo aramide. Anche se la resistenza all'abrasione era buona, la baderna rigava l'albero.

Soluzione: passaggio alla baderna in PTFE rinforzata con fibra aramidica. Il PTFE ha ridotto l'attrito ed eliminato i graffi sull'albero. Confermata la compatibilità con pH 10.

Risultato: nessun punteggio sull'albero. La durata dell'imballaggio è stata estesa da 3 mesi a oltre 12 mesi. Compatibilità pH 2-12 verificata per l'applicazione.

Nota: i risultati effettivi dei casi variano in base alle condizioni dell'applicazione. Contattaci per consigli specifici sull'applicazione.

Specifiche tecniche

Proprietà della baderna in aramide/PTFE

Gradi disponibili

Garanzia di qualità

Fibre aramidiche di alta qualità: filati aramidici di alta qualità provenienti da produttori leader

Impregnazione PTFE: trattamento accurato con dispersione di PTFE per una lubrificazione uniforme

Intrecciatura di precisione: struttura intrecciata ad incastro per densità e flessibilità uniformi

Tracciabilità completa: ogni lotto è tracciabile, dalla materia prima all'imballaggio finito

Prestazioni testate: valori di temperatura, pressione e velocità verificati secondo gli standard del settore

Domande frequenti

D: Quando dovrei utilizzare la baderna in aramide/PTFE?

UN:Quando usarlo: Mezzi abrasivi, fluidi sporchi, alta pressione, miniere, pasta di legno e carta, acque reflue.

Quando NON usarlo: Prodotti chimici puliti (il PTFE è migliore), prodotti alimentari/farmaceutici (il PTFE è conforme alla FDA), temperature superiori a +200 °C (utilizzare carbone/grafite), pH inferiore a 2 o superiore a 12 (limiti di pH).

Differenza chiave del pH: L'imballaggio in PTFE è universale a pH 0-14. Aramide/PTFE ha pH 2-12.

D: Baderna in aramide/PTFE e PTFE: quale fa risparmiare denaro?

R: Le baderne in PTFE costano meno in anticipo e funzionano con fluidi puliti. Ma se i tuoi supporti sono abrasivi, li sostituisci ogni poche settimane e ogni sostituzione significa tempi di inattività, manodopera e perdita di produzione.

Guarnizione in aramide/PTFE: costa 2-3 volte di più in anticipo ma dura 5-10 volte di più in caso di utilizzo abrasivo. Una sostituzione invece di dieci. Nell'arco di un anno, l'aramide/PTFE consente di risparmiare denaro su componenti, manodopera e tempi di inattività.

Regola veloce:

Fluido pulito = PTFE.

Fluido sporco con solidi = Aramide/PTFE.

D: Quali sono i limiti e gli errori più comuni?

UN: Temperatura: da -180°C a +200°C.

Pressione: fino a 30 bar (rotativo), fino a 200 bar (alternativo).

Velocità: fino a 20 m/s (rotativo).

Chimico: pH 2-12 — evitare forti ossidanti.

Due errori comuni:

(1) Albero troppo morbido: l'aramide è resistente; garantire una durezza dell'albero ≥ 45 HRC o utilizzare una bussola dell'albero.

(2) Serraggio eccessivo: una compressione eccessiva danneggia la guarnizione e aumenta il calore da attrito. Utilizzare una chiave dinamometrica. Segui la nostra guida all'installazione.
