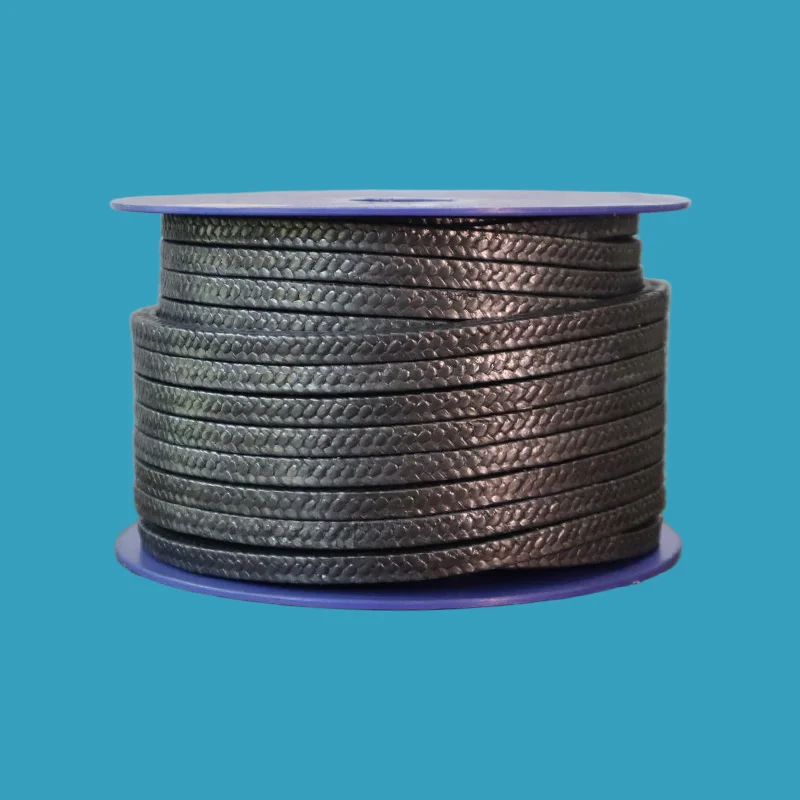

Guarnizione intrecciata in fibra di carbonio

Taifno è un produttore professionale e affidabile di baderne intrecciate in fibra di carbonio. Questo prodotto ad alte prestazioni è progettato per condizioni operative impegnative, con un intervallo di temperatura da -240°C a +350°C e capacità di pressione fino a 200 bar; è resistente a un'ampia gamma di sostanze chimiche nell'intervallo di pH compreso tra 0 e 14 (ad eccezione dei forti agenti ossidanti).

Cos'è l'imballaggio in fibra di carbonio?

La baderna intrecciata in fibra di carbonio è intrecciata con filati di carbonio ad alta resistenza (a base di poliacrilonitrile, contenuto di carbonio superiore al 90%) e impregnata con dispersione di PTFE e lubrificanti in grafite.

Le fibre di carbonio forniscono eccezionale resistenza alla trazione, conduttività termica e stabilità dimensionale. L'impregnazione PTFE/grafite riduce l'attrito, previene rigature sull'albero e aggiunge resistenza chimica.

Come funziona:

Fibre di carbonio: forniscono resistenza, conduttività termica (dissipa il calore da attrito) e stabilità chimica alle alte temperature

Impregnazione PTFE/grafite: riduce l'attrito, previene rigature sull'albero e migliora la resistenza chimica

Treccia di interblocco: fornisce flessibilità, contatto uniforme dell'albero e tenuta affidabile sotto pressione

Perché scegliere l'imballaggio in fibra di carbonio?

La via di mezzo: dove gli altri falliscono

Guida al confronto e alla selezione

Fibra di carbonio vs PTFE vs Grafite vs Aramidica/PTFE

Guida alla selezione rapida

Applicazioni primarie

Applicazioni del mondo reale

Caso di studio 1: Pompa per olio caldo di raffineria: durata 3 volte più lunga

Cliente: Grande azienda di raffinazione che tratta olio caldo a 280°C

La sfida: l'imballaggio in PTFE veniva sostituito ogni 4-6 mesi. La temperatura operativa era di 280°C, superiore al limite di servizio continuo del PTFE. L'imballaggio si ammorbidiva ed estrudeva, causando perdite e frequenti arresti.

Soluzione: premistoppa in fibra di carbonio installata con impregnazione in PTFE/grafite. L'elevata conduttività termica dissipa il calore di attrito. Le fibre di carbonio hanno mantenuto la resistenza a 280°C.

Risultato: l'imballaggio è durato oltre 18 mesi - 3 volte di più. Zero perdite. Gli intervalli di manutenzione si allungano da mesi ad anni.

Risparmio sui costi annuali: $ 12.000 per pompa.

Caso di studio 2: Impianto chimico – Compatibilità pH 0-14

Cliente: impianto chimico che pompa più sostanze chimiche nell'intero intervallo di pH

Sfida: un giorno acido, il giorno dopo caustico. L'imballaggio in PTFE funzionava chimicamente ma non era in grado di gestire il calore generato ad alte velocità. Baderna in grafite ossidata in acidi.

Soluzione: badatura in fibra di carbonio con resistenza chimica a pH 0-14 ed elevata conduttività termica. Ha gestito sia le sostanze chimiche che il calore.

Risultato: imballaggio eseguito in modo affidabile in tutti i servizi chimici. La dissipazione del calore ha eliminato i graffi sull'albero. Nessuna sostituzione in 12 mesi.

Nota: i risultati effettivi dei casi variano in base alle condizioni dell'applicazione. Contattaci per consigli specifici sull'applicazione.

Specifiche tecniche

Proprietà della guarnizione in fibra di carbonio

Gradi disponibili

Garanzia di qualità

Fibra di carbonio di alta qualità: filati di carbonio di alta qualità provenienti da produttori leader

Impregnazione PTFE/grafite: trattamento accurato per lubrificazione costante e resistenza chimica

Intrecciatura di precisione: struttura intrecciata ad incastro per densità e flessibilità uniformi

Tracciabilità completa: ogni lotto è tracciabile, dalla materia prima all'imballaggio finito

Prestazioni testate: valori di temperatura, pressione e velocità verificati secondo gli standard del settore

Domande frequenti

D: Quando è opportuno utilizzare la baderna intrecciata in fibra di carbonio?

R: Usalo quando hai bisogno di una baderna che gestisca calore, pressione e sostanze chimiche insieme, la via di mezzo dove il PTFE fallisce (sopra +260°C) e la grafite è eccessiva (sotto +350°C).

Quando utilizzarlo: da +260 °C a +350 °C, alta velocità (fino a 25 m/s), alta pressione, oli caldi, sostanze chimiche con pH 0-14.

Quando NON usarlo: Forti ossidanti ad alta temperatura (acido nitrico, cloro), il carbonio si ossida.

Prodotti chimici puliti sotto i +200°C, il PTFE è più economico.

Calore estremo superiore a +350°C, la grafite è migliore.

Settore alimentare/farmaceutico, il PTFE è conforme alla FDA, il carbonio no.

D: Fibra di carbonio vs PTFE vs grafite, quale ti fa risparmiare denaro?

R: Il PTFE costa meno in anticipo ma si deteriora sopra i +200°C. La grafite costa di più e sopporta +650°C, ma se il tuo servizio è inferiore a +350°C, stai pagando più del dovuto per capacità di cui non hai bisogno.

La fibra di carbonio è il punto debole: più alto in anticipo rispetto al PTFE, inferiore a quello della grafite, ma copre la dura fascia media in cui il PTFE fallisce e la grafite non è necessaria.

Regola veloce:

Al di sotto di +200°C, pulire il mezzo → PTFE.

Da +260°C a +350°C, prodotti chimici, alta velocità → Fibra di carbonio.

Sopra +350°C vapore → Grafite.

D: Quali sono i limiti e gli errori più comuni?

UN: Temperatura: da -240°C a +350°C.

Pressione: fino a 30 bar (rotativo), fino a 200 bar (alternativo/statico).

Velocità: fino a 25 m/s (rotativo).

Chimico: pH 0-14, esclusi i forti ossidanti ad alta temperatura (acido nitrico, cloro) che attaccano il carbonio.

Tre errori comuni:

(1) Utilizzo della fibra di carbonio in forti ossidanti: il carbonio si ossida. Utilizzare invece PTFE o grafite.

(2) Serraggio eccessivo: una compressione eccessiva danneggia la guarnizione e aumenta il calore da attrito. Utilizzare una chiave dinamometrica.

(3) Albero troppo morbido: la fibra di carbonio è resistente; garantire una durezza dell'albero ≥ 45 HRC o utilizzare una bussola dell'albero.
