Guarnizione Piatta in PTFE Vergine

Scegli Taifno come produttore di guarnizioni piatte in PTFE vergine e ottieni oggi stesso un prezzo diretto dalla fabbrica. Con un'eccezionale resistenza chimica a pH 0-14, un ampio intervallo di temperature operative da -180°C a +200°C, basso attrito e diversi gradi tra cui PTFE vergine, PTFE caricato ed ePTFE, i nostri prodotti sono ampiamente utilizzati nelle applicazioni di lavorazione chimica, alimentare, farmaceutica e di tenuta industriale.

Invia richiesta

Descrizione del prodotto

Rispetto alle guarnizioni in gomma o grafite, le guarnizioni piatte in puro PTFE offrono prestazioni superiori quando si tratta di fluidi corrosivi, temperature estreme e applicazioni che richiedono elevati livelli di igiene. Con 20 anni di esperienza nel settore del PTFE, Taifno fornisce materiali di tenuta su misura per i vostri specifici requisiti chimici, di temperatura e di purezza; non esitate a contattarci.

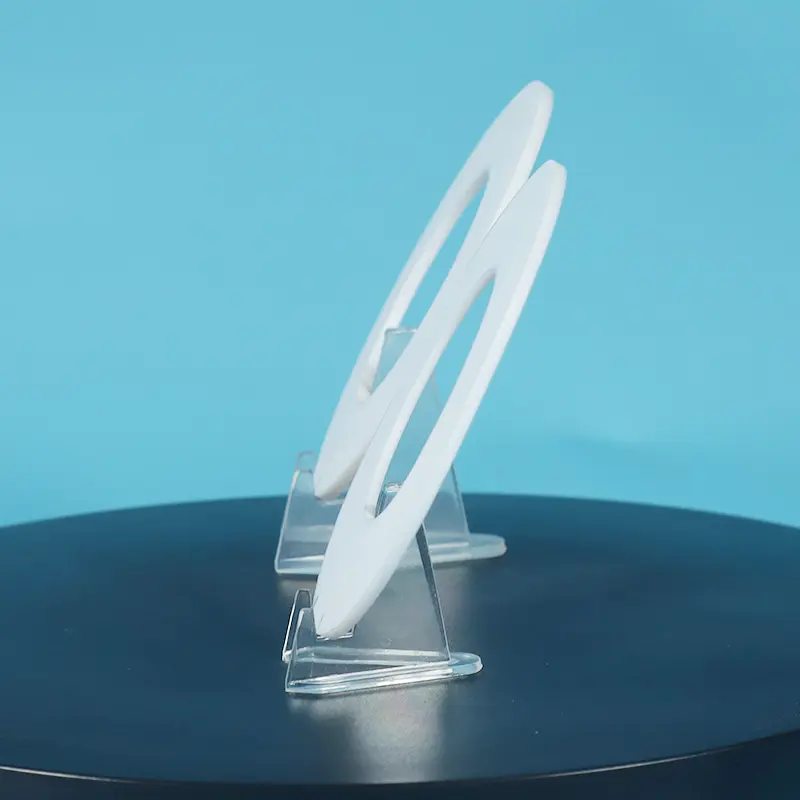

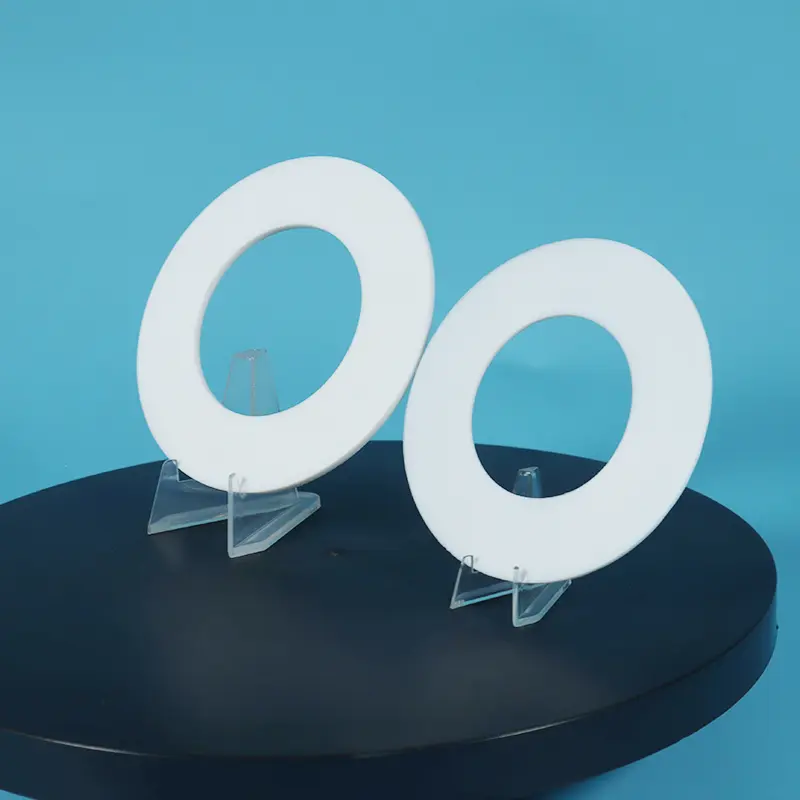

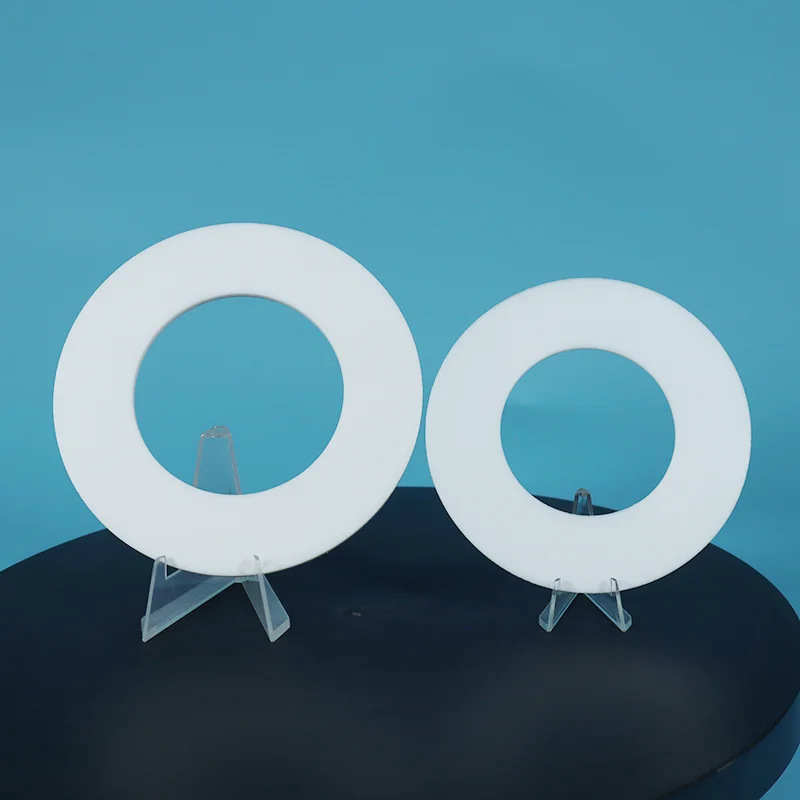

Virgin PTFE Flat Gasket

Presentazione del prodotto e perché scegliere

Cos'è una guarnizione in PTFE?

Una guarnizione in PTFE (guarnizione in politetrafluoroetilene) è un componente di tenuta prodotto in resina PTFE attraverso processi di lavorazione, stampaggio o taglio. Le guarnizioni piatte in PTFE vergine sono apprezzate per la loro ampia resistenza chimica, l'ampio intervallo di temperature operative e le proprietà di non contaminazione. Sono disponibili in configurazioni che includono guarnizioni piatte, guarnizioni a V, fasce elastiche e sedi per valvole a sfera.

Caratteristiche chiave

Resistenza chimica universale (pH 0-14):Resistente praticamente a tutti i prodotti chimici industriali, acidi, solventi e alcali

Ampio intervallo di temperature (da -180°C a +200°C):Mantiene l'integrità della tenuta dal servizio criogenico a quello ad alta temperatura

Coefficiente di attrito più basso (0,05-0,10):Autolubrificante, riduce l'usura sulle superfici di accoppiamento

Superficie antiaderente:Previene l'adesione e l'accumulo dei supporti, facile pulizia

Eccellente isolamento elettrico:Elevata rigidità dielettrica fino a 20 kV/mm

Gradi conformi alla FDA disponibili:Il PTFE vergine soddisfa FDA 21 CFR 177.1550

Why Choose PTFE Over Other Materials?

Problema	Come il PTFE lo risolve	Il costo della scelta sbagliata
La gomma si gonfia e si degrada nei prodotti chimici	Il PTFE è chimicamente inerte: nessun rigonfiamento, nessuna degradazione	Perdite, perdita di prodotto, incidenti di sicurezza
Gli elastomeri falliscono a temperature estreme	Maniglie in PTFE da -180°C a +200°C — stabile su tutto il range	Rottura fragile a bassa temperatura, rammollimento ad alta temperatura
Le guarnizioni metalliche si corrodono	Il PTFE è resistente alla corrosione: resistenza a pH 0-14	Danni alle apparecchiature, contaminazione
La grafite si ossida negli acidi	Il PTFE gestisce gli acidi con facilità, senza ossidazione	Rottura della guarnizione, emissioni fuggitive
Contaminazione nei processi alimentari/farmaceutici	PTFE vergine conforme alla FDA: senza estraibili	Richiamo del prodotto, sanzioni normative

Guida al confronto e alla selezione

Guarnizioni in PTFE vs Gomma vs Metallo vs Grafite

Caratteristica	Guarnizione in PTFE	Gomma/Elastomero	Guarnizione metallica	Guarnizione in grafite
Resistenza chimica	★★★★★ pH 0-14	★★☆☆☆ limitato	★★★☆☆	★★★★☆
Intervallo di temperatura	Da -180°C a +200°C	Da -40°C a +150°C	Fino a 600°C+	Fino a 450°C
Attrito	★★★★★ più basso	★★★☆☆	★★☆☆☆	★★★★☆
Resistenza allo scorrimento	★★☆☆☆ povero (vergine)	★★★★☆	★★★★★	★★★☆☆
Conforme alla FDA	✅ Sì	⚠️ Limitato	❌No	❌No
Costo	$$	$	$$$$	$$$
Ideale per	Prodotti chimici, acidi, solventi, FDA	Acqua, aria, servizi generali	Pressione estrema, alta temperatura	Alta temperatura, vapore

Confronto dei gradi di PTFE

Caratteristica	PTFE vergine	PTFE riempito	PTFE espanso (ePTFE)
Resistenza chimica	★★★★★ pH 0-14	★★★★☆ dipende dal riempitivo	★★★★★ pH 0-14
Resistenza allo scorrimento	★★☆☆☆ povero	★★★★☆ migliorato	★★★★☆ eccellente
Conformabilità	★★☆☆☆ rigido	★★☆☆☆	★★★★★ eccellente
Conforme alla FDA	✅ Sì	⚠️ Dipende dal riempitivo	✅ Sì
Ideale per	Applicazioni FDA ad elevata purezza	Alta pressione, resistenza meccanica	Flange danneggiate, coppia bassa

Guida alla selezione rapida

Se la tua candidatura è...	Scegliere...	Perché
Alimentare, farmaceutico, prodotti chimici puliti, conformità FDA	PTFE vergine	Massima purezza, conforme alla FDA
Sono richiesti alta pressione, carico elevato e resistenza allo scorrimento	PTFE riempito	Resistenza meccanica migliorata
Flange danneggiate, ruvide o deformate	ePTFE	Conforme alle irregolarità, coppia bassa
Flange smaltate, superfici fragili	ePTFE o guarnizione a busta	Coppia bassa, delicata sulle flange
Caustiche forti, pasta di legno e carta	PTFE caricato con solfato di bario	Compatibilità chimica + creep ridotto
Dissipazione del calore, basso attrito, guarnizioni dinamiche	PTFE caricato con grafite	Conduttività termica, bassa usura

Applicazioni primarie

Industria	Applicazione	Perché PTFE
Elaborazione chimica	Flange di tubi, pompe, valvole, reattori	Resistenza chimica pH 0-14
Farmaceutico	Apparecchiature per il trattamento sterile, produzione API	Conformità FDA, non contaminante
Cibo e bevande	Collegamenti sanitari, apparecchiature di trattamento	Conformità FDA, antiaderente, facile pulizia
Petrolio e gas	Flange di raffineria, condutture - idrocarburi, H₂S	Resistenza chimica, ampio intervallo di temperature
Generazione di energia	Sistemi a vapore, acqua di raffreddamento	Intervallo da -180°C a +200°C
Acqua e acque reflue	Flange impianto di trattamento, attacchi pompe	Resistenza alla corrosione, non contaminante
Semiconduttore	Distribuzione chimica ad elevata purezza	Materiale ultrapuro, non estraibile

Factory Factory Factory Factory

Specifiche tecniche

Proprietà della guarnizione in PTFE

Parametro	Valore
Intervallo di temperatura	Da -180°C a +200°C
Intervallo di pressione	Fino a 80 bar (a seconda del grado, dello spessore e del design)
Intervallo di pH	0-14 — resistenza chimica universale
Densità	2,10-2,40 g/cm³
Resistenza alla trazione	≥15 MPa (vergine)
Coefficiente di attrito	0,05-0,10
Rigidità dielettrica	Fino a 20 kV/mm
Assorbimento d'acqua	<0,01%
Materiale	100% PTFE vergine o compound caricati

Taglie disponibili

Gamma di dimensioni	Spessore (mm)	Note
Da DN15 a DN600+	0,5 – 6,0	Misure standard in magazzino
Dimensioni personalizzate	Disponibile su richiesta	Tagliato su specifica

Garanzia di qualità

Materiale in resina vergine al 100%: nessuna macinazione, nessun materiale riciclato

Tracciabilità completa: certificati dei materiali disponibili su richiesta

Disponibili gradi conformi alla FDA: soddisfa FDA 21 CFR 177.1550

Produzione personalizzata: disponibile in varie dimensioni, spessori e forme

Tempi di consegna — dimensioni standard in magazzino (24-48 ore); dimensioni personalizzate 5-10 giorni

Test Test Test Test

Caso del prodotto

Una cartiera nel Guangdong, in Cina, ha riscontrato frequenti guasti alla tenuta del sistema di condensazione del vapore funzionante a 180°C e a una pressione di 1,6 MPa. Il sistema veniva sottoposto ogni giorno a due cicli termici, che provocavano ripetute dilatazioni e contrazioni della connessione a flangia. Le guarnizioni originali in puro PTFE soffrivano di deformazione da scorrimento e di prestazioni di tenuta ridotte in caso di cicli termici continui, richiedendo la sostituzione circa una volta al mese. La manutenzione frequente non solo aumentava i costi operativi, ma incideva anche sull’affidabilità delle apparecchiature e sull’efficienza produttiva.

Per risolvere questo problema, l'impianto ha sostituito le tradizionali guarnizioni in PTFE puro con guarnizioni in PTFE riempite di vetro realizzate con fogli di PTFE rinforzati con fibra di vetro. Rispetto al PTFE non caricato, il PTFE caricato con vetro fornisce una migliore resistenza alla compressione, una maggiore stabilità dimensionale e una migliore resistenza allo scorrimento viscoso e al flusso freddo in condizioni di temperatura e pressione elevate. Queste proprietà meccaniche migliorate lo rendono più adatto per applicazioni che comportano cicli termici ripetuti e requisiti di tenuta delle flange a lungo termine.

Dopo l'installazione, le guarnizioni in PTFE riempite di vetro hanno mantenuto prestazioni di tenuta stabili in condizioni di funzionamento continuo a 180°C, 1,6 MPa e due cicli termici al giorno. L'intervallo di sostituzione delle guarnizioni è stato significativamente esteso da circa 1 mese a 14 mesi, riducendo notevolmente la frequenza di manutenzione e migliorando l'affidabilità del sistema di condensa del vapore.

Risultati dell'applicazione:

● Attrezzatura per l'applicazione:Sistema di condensazione del vapore in una cartiera

● Condizioni operative:Temperatura 180°C / pressione 1,6 MPa / 2 cicli termici al giorno

● Soluzione originale:Guarnizione in puro PTFE

● Soluzione sostitutiva:Guarnizione in PTFE caricato a vetro

● Miglioramento della durata utile:Esteso da 1 mese a 14 mesi

● Vantaggi principali:Migliore resistenza allo scorrimento viscoso, migliore stabilità dimensionale, ridotta frequenza di manutenzione e maggiore affidabilità di tenuta a lungo termine

Questo caso evidenzia i vantaggi dei materiali PTFE riempiti di vetro in applicazioni di tenuta ad alta temperatura con frequenti cicli termici, fornendo una soluzione più duratura rispetto alle guarnizioni standard in PTFE puro per ambienti industriali esigenti.

Domande frequenti

D: Cos'è una guarnizione in PTFE e perché viene utilizzata su gomma o metallo?

R: Una guarnizione in PTFE (guarnizione in politetrafluoroetilene) è un componente di tenuta utilizzato per prevenire perdite tra le flange e i collegamenti dei tubi. Le guarnizioni piatte in PTFE vergine sono preferite rispetto alla gomma e al metallo perché offrono resistenza chimica universale (pH 0-14), la gomma si gonfia a causa di sostanze chimiche e il metallo si corrode.

Offrono inoltre un ampio intervallo di temperature (da -180°C a +200°C), superficie antiaderente e gradi conformi alla FDA per applicazioni alimentari e farmaceutiche.

Quando utilizzare il PTFE: Sostanze chimiche aggressive, temperature estreme, processi regolamentati dalla FDA e applicazioni in cui la contaminazione non è accettabile.

Quando NON utilizzare il PTFE: Metalli alcalini fusi, fluoro elementare ad alte temperature o applicazioni che richiedono un'elevata resistenza meccanica senza rinforzo riempitivo.

D: Qual è la differenza tra guarnizioni in PTFE vergine, PTFE caricato e PTFE espanso (ePTFE)?

R: Le guarnizioni piatte in PTFE vergine sono realizzate in resina PTFE pura e non riempita e offrono la massima resistenza chimica e purezza, la scelta preferita per il contatto alimentare regolamentato dalla FDA e la lavorazione farmaceutica.

Le guarnizioni piatte in PTFE vergine riempito incorporano additivi come vetro, solfato di bario o carbonio per migliorare la resistenza meccanica e ridurre lo scorrimento, rendendole adatte per applicazioni a pressione più elevata. Il PTFE riempito è il tipo più comune per uso industriale generale.

Le guarnizioni in PTFE espanso (ePTFE) sono prodotte allungando il PTFE vergine per creare un materiale altamente comprimibile e conformabile che sigilla efficacemente su superfici della flangia ruvide, danneggiate o irregolari con carichi inferiori sui bulloni. A differenza del PTFE caricato, l'ePTFE mantiene la piena resistenza chimica del PTFE vergine poiché non vengono introdotti additivi.

D: Quali sono i limiti della Guarnizione Piatta in PTFE Vergine e quali sono gli errori più comuni?

UN: Temperatura: Da -180°C a +200°C servizio continuo.

Chimico: Resistenza universale pH 0-14, NON compatibile con metalli alcalini fusi o fluoro elementare ad alte temperature.

Limitazioni: Il PTFE ha una scarsa resistenza al creep (scorrimento a freddo), si deforma sotto alta pressione a lungo termine. Il PTFE ha anche una bassa resistenza meccanica, non adatto per impatti ad alta pressione senza rinforzo di riempimento.

Tre errori comuni:

(1) Utilizzo di PTFE vergine in servizio ad alta pressione: si deforma sotto carico sostenuto; utilizzare PTFE caricato.

(2) Serraggio eccessivo: il PTFE è morbido; una compressione eccessiva provoca scorrimento e perdite. Utilizzare una chiave dinamometrica.

(3) Selezione del grado errata: non tutte le guarnizioni piatte in PTFE vergine sono uguali; scegli vergine per purezza, riempito per resistenza, ePTFE per conformabilità. Includiamo le specifiche di installazione in ogni ordine.

Hai bisogno di aiuto per selezionare il grado giusto? Contattaci con la tua temperatura, pressione e mezzi, ti consigliamo il giusto grado di PTFE entro 24 ore.
