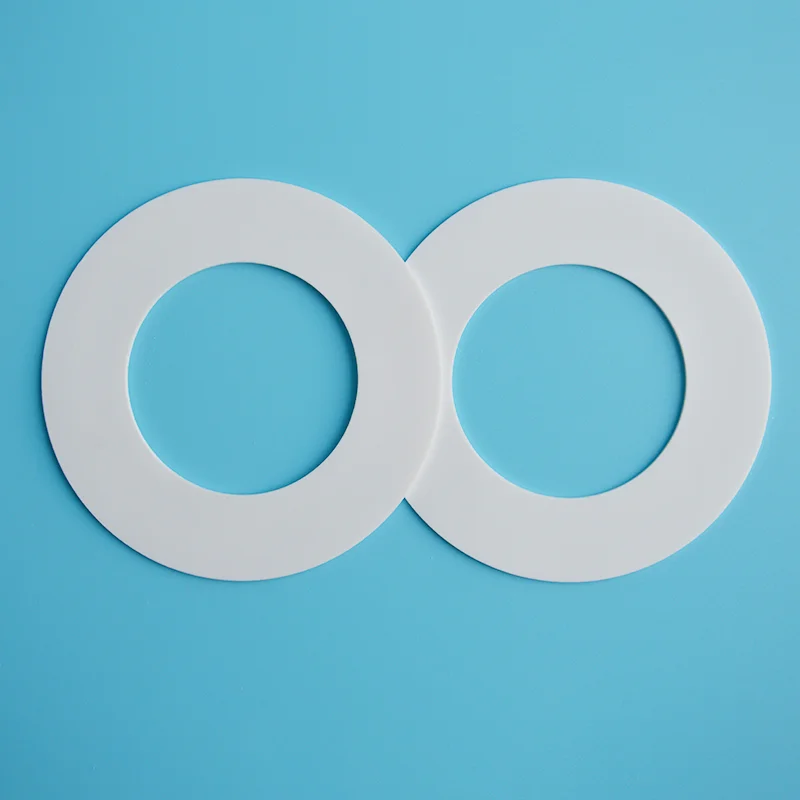

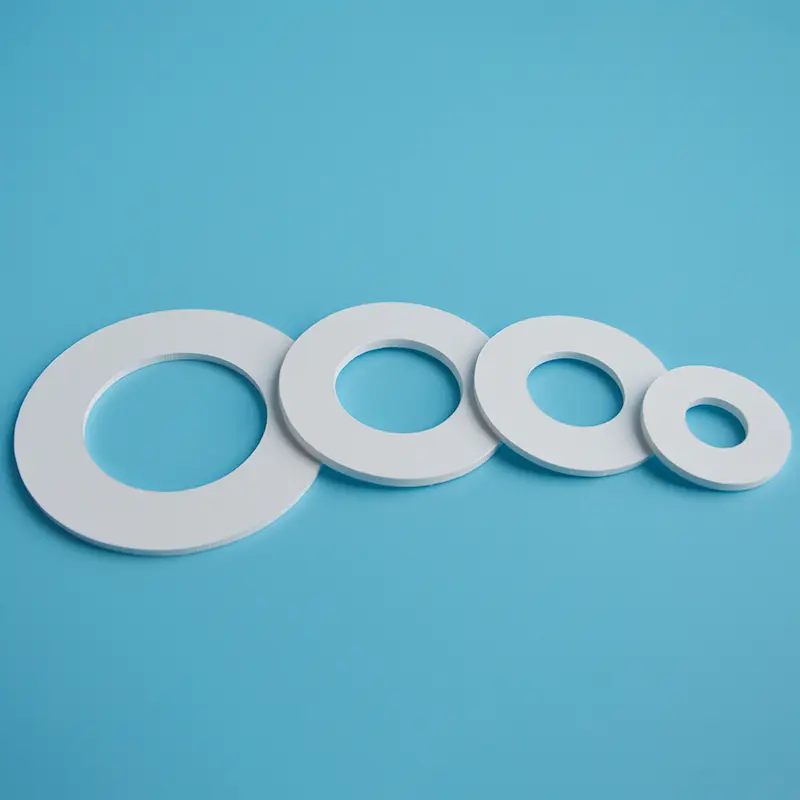

Taifno è un produttore professionale di PTFE. Per affrontare situazioni in cui il PTFE puro, essendo relativamente morbido, potrebbe non soddisfare i requisiti di maggiore resistenza meccanica e resistenza all'usura, offriamo guarnizioni in PTFE riempite con fibra di vetro.
L'inclusione del 15%–25% di fibra di vetro migliora la rigidità, la resistenza all'usura e la resistenza al creep del materiale; il materiale appare tipicamente bianco sporco o grigio chiaro. Rispetto al PTFE puro, questo materiale offre resistenza meccanica superiore, migliore stabilità dimensionale e un coefficiente di dilatazione termica inferiore, rendendolo adatto per applicazioni quali guarnizioni, sedi di valvole, componenti di pompe e tenute dinamiche.
Una guarnizione in PTFE riempita con fibra di vetro è un materiale PTFE modificato rinforzato con il 15-25% di fibre di vetro. Le fibre di vetro forniscono un rinforzo strutturale che migliora significativamente le proprietà meccaniche del materiale pur mantenendo l'eccellente resistenza chimica e le caratteristiche di basso attrito del PTFE.
Principali vantaggi del rinforzo in fibra di vetro:
Rigidità e rigidità migliorate: capacità di carico maggiore rispetto al PTFE vergine
Maggiore resistenza all'usura: sopravvive a condizioni abrasive in cui il PTFE vergine cede
Migliore resistenza allo scorrimento: mantiene la coppia dei bulloni più a lungo, riduce il flusso a freddo
Coefficiente di dilatazione termica inferiore: migliore stabilità dimensionale alle variazioni di temperatura
Eccellente resistenza chimica: pH 0-14, resistente alla maggior parte degli acidi, alcali e solventi
Sono disponibili gradi conformi alla FDA: adatti per applicazioni alimentari e farmaceutiche
Limitazioni di cui essere a conoscenza:
Non compatibile con acido fluoridrico (HF) o alcali forti: le fibre di vetro reagiscono con queste sostanze chimiche
Superficie più dura: può rigare alberi morbidi o superfici accoppiate; considerare la microsfera di vetro PTFE per flange fragili
Flessibilità ridotta rispetto al PTFE vergine
|
Problema |
Come il PTFE in fibra di vetro risolve il problema |
Il costo della scelta sbagliata |
|
Il PTFE vergine si insinua e perde sotto carico |
Le fibre di vetro rinforzano la struttura, mantengono la coppia dei bulloni, resistono al flusso freddo |
Riserraggio frequente, sostituzione della guarnizione ogni 6-12 mesi |
|
I mezzi abrasivi consumano rapidamente il PTFE |
Le fibre di vetro aumentano la resistenza all'usura, durano più a lungo in servizio abrasivo |
Rottura prematura della guarnizione, interruzioni della produzione |
|
Il PTFE vergine si espande troppo con il calore |
Minore dilatazione termica, migliore stabilità dimensionale alle variazioni di temperatura |
Perdite durante i cicli di temperatura |
|
Il PTFE vergine manca di resistenza meccanica |
Maggiore resistenza alla trazione (≥25 MPa), rigidità e capacità di carico |
Estrusione di guarnizioni, deformazione sotto pressione |
|
Caratteristica |
PTFE in fibra di vetro |
PTFE vergine |
PTFE in fibra di carbonio |
PTFE grafite |
|
Resistenza alla trazione |
≥25 MPa: il massimo |
Inferiore |
Più alto |
≥11MPa |
|
Resistenza all'usura |
★★★★★ eccellente |
★★☆☆☆ |
★★★★★ |
★★★★☆ |
|
Resistenza allo scorrimento |
★★★★☆ migliorato |
★★☆☆☆ |
★★★★★ |
★★★★☆ |
|
Conducibilità termica |
★★★☆☆ |
★★☆☆☆ |
★★★★★ |
★★★★★ |
|
Protezione della flangia |
★★☆☆☆ può graffiarsi |
★★★☆☆ |
★★☆☆☆ |
★★★☆☆ |
|
Compatibilità chimica |
pH 0-14, NON per HF/alcali |
pH 0-14 |
pH 0-14, non per ossidanti |
pH 0-14, non per ossidanti |
|
Conforme alla FDA |
✅ Sì |
✅ Sì |
❌No |
✅ Sì |
|
Ideale per |
Mezzi abrasivi, alta pressione, sedi di valvole |
Prodotti chimici puliti, flange lisce |
Alta velocità, carico elevato, calore |
Basso attrito, cuscinetti |
|
Se il tuo servizio è... |
Scegliere... |
Perché |
|
Mezzi abrasivi, fanghi, elevata usura |
PTFE in fibra di vetro |
Massima resistenza all'usura |
|
Alta pressione, carico elevato |
PTFE in fibra di vetro |
Massima resistenza meccanica |
|
Sedi valvole, componenti di pompe |
PTFE in fibra di vetro |
Forza + resistenza chimica |
|
Cuscinetti, boccole, applicazioni di scorrimento |
PTFE caricato con grafite |
Attrito più basso + conduttività termica |
|
Alta velocità, alta temperatura, carico elevato |
PTFE in fibra di carbonio |
Migliore resistenza + conduttività termica |
|
Ossidanti forti (acido nitrico, cloro) |
PTFE vergine |
Grafite/carbonio ossidato: è richiesta la vergine |
|
Prodotti chimici puliti, alimentari/farmaceutici, a basso costo |
PTFE vergine |
Resistenza chimica universale, costo più basso |
|
Industria |
Applicazione |
Perché la fibra di vetro |
|
Elaborazione chimica |
Alloggiamenti di pompe, sedi di valvole, guarnizioni: acidi, solventi, fluidi corrosivi |
Resistenza chimica + resistenza meccanica |
|
Petrolio e gas |
Sedi di valvole, guarnizioni di tubazioni - alta pressione, idrocarburi |
Elevata capacità di carico, resistenza all'usura |
|
Cibo e bevande |
Attrezzature di lavorazione, sigilli conformi alla FDA |
Sono disponibili gradi approvati dalla FDA |
|
Farmaceutico |
Attrezzature sterili, produzione API |
Conforme alla FDA, non contaminante |
|
Semiconduttore |
Distribuzione chimica, produzione acqua pura |
Materiale puro, resistenza chimica |
|
Industriale generale |
Cuscinetti, guide di scorrimento, alloggiamenti filtri |
Resistenza all'usura, basso attrito |
|
Parametro |
Valore |
Note |
|
Intervallo di temperatura |
Da -180°C a +200°C |
Servizio continuo |
|
Densità |
2,10-2,30 g/cm³ |
— |
|
Resistenza alla trazione |
≥25MPa |
— |
|
Allungamento |
≥200% |
— |
|
Durezza |
M65 |
— |
|
Punto di fusione |
327°C |
— |
|
Colore |
Bianco sporco, grigio chiaro, azzurro o bianco |
— |
|
Materiale |
PTFE + riempitivo in fibra di vetro (15-25%) |
— |
|
Conforme alla FDA |
Sì (seleziona i gradi) |
— |
|
Contenuto in vetro |
Ideale per |
Fonte |
|
Vetro 15% |
Miglioramento moderato pur mantenendo la flessibilità |
|
|
Vetro 20% |
Prestazioni bilanciate per applicazioni generali |
|
|
Vetro 25% |
Massima robustezza, resistenza all'usura, stabilità dimensionale |
|
|
Dimensioni (mm) |
Intervallo di spessore (mm) |
|
1000×1000 |
4-50 |
|
1200×1200 |
0,5-70 |
|
1500×1500 |
0,5-20 |
|
2000×2000 |
0,5-20 |
Resina PTFE vergine al 100%: senza rimacinazione, senza materiale riciclato
Rinforzo premium in fibra di vetro: dispersione uniforme per proprietà costanti
Disponibile grado conforme alla FDA: soddisfa i requisiti FDA per applicazioni alimentari e farmaceutiche
Tracciabilità completa: certificati dei materiali su richiesta
Opzioni multiple di contenuto in vetro: 15%, 20%, 25% disponibili
Più colori: bianco sporco, bianco, grigio chiaro, azzurro
Tempi di consegna — dimensioni standard in magazzino (24-48 ore); dimensioni personalizzate 7-10 giorni
Industria: Produzione di carta
Applicazione: Sistema di condensazione del vapore
Condizioni operative: 180°C / 1,6 MPa / 2 cicli termici al giorno
Una cartiera nel Guangdong ha dovuto affrontare frequenti guasti alla tenuta del sistema di tubazioni del vapore condensato. Le guarnizioni originali in PTFE puro sono state esposte a ripetuti cicli termici ad alta temperatura, causando deformazione da scorrimento e prestazioni di tenuta ridotte.
Di conseguenza, la sostituzione delle guarnizioni era necessaria circa una volta al mese, aumentando il carico di lavoro di manutenzione e incidendo negativamente sull'affidabilità dell'apparecchiatura.
|
Articolo |
Problema |
|
Ambiente di lavoro |
Sistema di condensazione del vapore ad alta temperatura |
|
Temperatura e pressione |
180°C / 1,6MPa |
|
Condizioni operative |
Due cicli termici al giorno |
|
Materiale originale |
Guarnizione in puro PTFE |
|
Problema principale |
Deformazione da scorrimento e breve durata |
|
Frequenza di sostituzione |
Una volta al mese |
L'impianto ha sostituito le guarnizioni originali in PTFE puro con guarnizioni in PTFE riempite di vetro realizzate con fogli di PTFE rinforzati.
Aggiungendo il rinforzo in fibra di vetro, il materiale della guarnizione ha ottenuto:
● Maggiore resistenza alla compressione
● Migliore resistenza alla deformazione da scorrimento
● Migliore stabilità dimensionale sotto cicli termici
● Prestazioni di tenuta più lunghe in caso di fluttuazioni di pressione
La soluzione in PTFE aggiornata era più adatta per il funzionamento continuo in ambienti ad alta temperatura e con cicli termici ripetuti.
|
Indicatore di prestazione |
Prima |
Dopo |
|
Materiale della guarnizione |
Guarnizione in puro PTFE |
Guarnizione in PTFE riempito di vetro |
|
Temperatura operativa |
180°C |
180°C |
|
Pressione di esercizio |
1,6 MPa |
1,6 MPa |
|
Ciclismo Termico |
2 volte al giorno |
2 volte al giorno |
|
Durata di servizio |
ca. 1 mese |
14 mesi |
|
Frequenza di manutenzione |
Sostituzione frequente |
Significativamente ridotto |
● Durata utile 14 volte più lunga rispetto alle tradizionali guarnizioni in PTFE puro
● Riduzione della frequenza di sostituzione delle guarnizioni e dei costi di manutenzione
● Maggiore affidabilità della tenuta in condizioni di ciclo termico
● Maggiore operatività delle apparecchiature per la produzione continua
R: Una guarnizione in PTFE riempita con fibra di vetro è PTFE rinforzato con il 15-25% di fibre di vetro. Offre resistenza meccanica (trazione ≥25 MPa), resistenza all'usura e resistenza al creep significativamente migliorate rispetto al PTFE vergine, pur mantenendo un'eccellente resistenza chimica (pH 0-14).
Il PTFE vergine è più morbido e si deforma sotto carico, il PTFE in fibra di vetro mantiene la sua forma più a lungo, rendendolo la scelta preferita per sedi di valvole, componenti di pompe e applicazioni di tenuta dinamica.
Tuttavia, il PTFE in fibra di vetro non è compatibile con l'acido fluoridrico (HF) o gli alcali forti, per questi servizi utilizzare PTFE vergine o PTFE caricato a carbonio. Disponibile in gradi conformi alla FDA.
R: La guarnizione in PTFE riempita con fibra di vetro è disponibile con un contenuto di fibra di vetro del 15%, 20% e 25%. Il 15% di fibra di vetro offre un miglioramento moderato pur mantenendo una maggiore flessibilità. Il 25% di fibra di vetro fornisce la massima robustezza, resistenza all'usura e stabilità dimensionale, il grado più comune per applicazioni impegnative.
Regola veloce:
Applicazioni generali → 15-20% vetro.
Elevata usura, carico elevato, alta pressione → 25% vetro.
Contenuti personalizzati disponibili su richiesta. La qualità del 25% offre le migliori prestazioni meccaniche ed è lo standard del settore per i servizi pesanti.
UN: Temperatura: Da -180°C a +200°C servizio continuo.
Chimical: pH 0-14, NON compatibile con acido fluoridrico (HF) o alcali forti, le fibre di vetro reagiscono con queste sostanze chimiche.
Meccanico: Più duro del PTFE vergine, può rigare alberi teneri o flange fragili.
Tre errori più comuni:
Utilizzando il servizio HF — il vetro si dissolve — utilizzare invece PTFE vergine
Serraggio eccessivo: il PTFE in fibra di vetro è più resistente ma richiede comunque una coppia controllata; un serraggio eccessivo danneggia la guarnizione
Ci si aspetta la stessa flessibilità del PTFE vergine: la fibra di vetro riduce la flessibilità (allungamento ≥ 200% rispetto al 250-350% per il PTFE vergine); progettare di conseguenza
Contattaci con la tua temperatura, pressione e mezzi, ti consigliamo il giusto grado di PTFE entro 24 ore.
