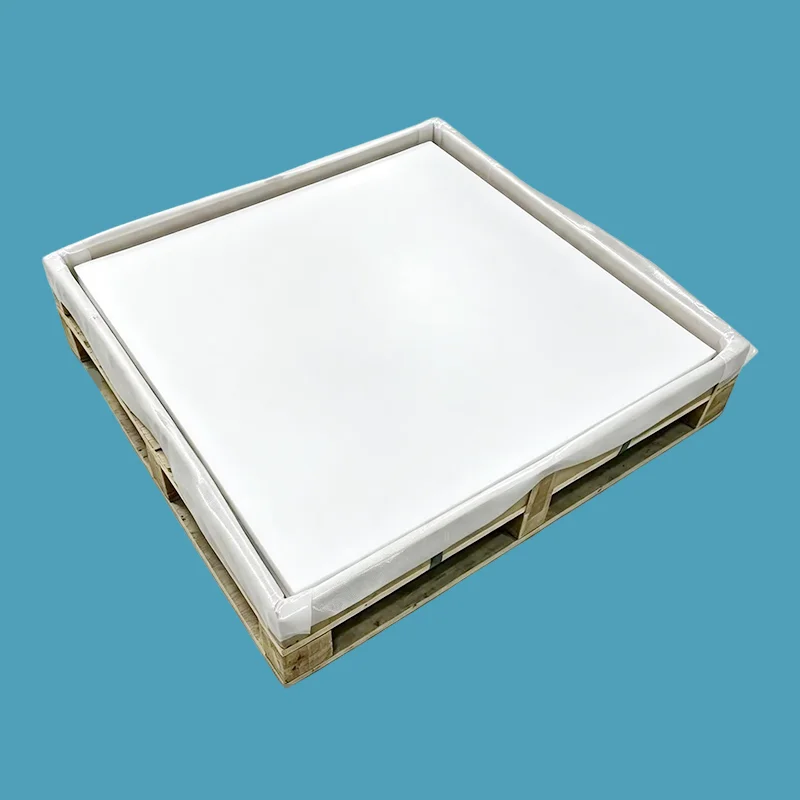

Lastra in PTFE rasato e stampato

I prodotti in fogli sfogliati e stampati in PTFE sono utilizzati nell'industria chimica, meccanica ed elettrica. Se stai cercando un produttore e fornitore professionale di questi prodotti, scegli Taifno e possiamo offrire servizi con una sola stazione.

Foglio rasato in PTFE: Prodotto mediante taglio rotativo (skiving) da una billetta in PTFE stampato dopo la sinterizzazione. Sottile, preciso, di grande larghezza, ottima finitura superficiale. Sceglilo quando hai bisogno di fogli sottili (0,3-10 mm) con tolleranza di spessore ridotta (± 0,02 mm), ampia larghezza (fino a 2700 mm) e superficie liscia. Ideale per guarnizioni, rivestimenti, nastri e isolamenti elettrici.

Foglio stampato in PTFE: Prodotto mediante stampaggio a compressione della resina PTFE in uno stampo, quindi sinterizzazione. Spessore, resistenza, eccellenti proprietà meccaniche. Sceglitelo quando avete bisogno di lamiere spesse (4-200 mm) per la lavorazione di parti strutturali, cuscinetti di cuscinetti, sedi di valvole e componenti che richiedono l'integrità del materiale.

Processo di produzione: qual è la differenza?

La differenza fondamentale tra le lastre di PTFE sfogliate e stampate risiede nel processo di produzione.

Foglio rasato in PTFE

Prodotto compattando la resina PTFE in una billetta cilindrica, sinterizzazione, quindi taglio rotatorio (skiving) della billetta in fogli sottili

Produce fogli sottili con eccellente finitura superficiale e stretta tolleranza di spessore

Disponibile in grandi larghezze fino a 2700 mm

Foglio stampato in PTFE

Prodotto mediante stampaggio a compressione della resina PTFE in uno stampo piatto sotto pressione, quindi sinterizzazione

Produce fogli spessi e densi con elevata integrità meccanica

I gradi caricati (vetro, carbonio, grafite, MoS₂, bronzo) sono disponibili principalmente sotto forma di fogli stampati

Caratteristiche principali del foglio scartato

Vantaggi principali:

Spessore di precisione: ideale per applicazioni che richiedono tolleranze di spessore ristrette

Grande larghezza: larghezza fino a 2700 mm, adatta per guarnizioni di flange di grandi dimensioni

Superficie liscia: ottima finitura superficiale, pronta all'uso

Flessibile: può essere fornito in rotoli per spessori sottili

Caratteristiche principali della lamiera stampata

Vantaggi principali:

Stock spesso: ideale per la lavorazione di parti personalizzate

Struttura densa: ottima resistenza meccanica

Integrità strutturale: adatto per applicazioni portanti

Disponibili gradi caricati: vetro, carbonio, grafite, MoS₂, bronzo per proprietà migliorate

Guida al confronto e alla selezione

Lamiera rasata vs lastra sagomata

Guida alla selezione rapida

Applicazioni primarie

Specifiche tecniche

Proprietà del foglio di PTFE

Misure disponibili del foglio rasato

Dimensioni disponibili del foglio stampato

Garanzia di qualità

Resina PTFE vergine al 100%: senza rimacinazione, senza materiale riciclato

Tracciabilità completa: certificati dei materiali disponibili su richiesta

Produzione di precisione: tolleranze strette sullo spessore delle lamiere sfogliate

Disponibili gradi conformi alla FDA: il PTFE vergine soddisfa i requisiti FDA

Disponibili gradi riempiti: vetro, carbonio, grafite, MoS₂, bronzo

Capacità di grandi dimensioni: lastre rasate fino a 2.700 mm di larghezza, lastre stampate fino a 2.000×2.000 mm

Tempi di consegna — dimensioni standard in magazzino (24-48 ore); dimensioni personalizzate 5-15 giorni

Caso di studio

Un'azienda petrolchimica del Fujian, in Cina, ha dovuto affrontare problemi ricorrenti di tenuta in un sistema a flangia di uno scambiatore di calore funzionante in condizioni difficili di pressione di 2,5 MPa e temperatura di 180°C. Le guarnizioni in gomma originali hanno subito invecchiamento accelerato, rigonfiamento e degrado delle prestazioni a causa della continua esposizione a sostanze chimiche e temperature elevate, con conseguente frequente sostituzione della guarnizione, aumento dei costi di manutenzione e potenziali interruzioni della produzione.

Per migliorare l'affidabilità della tenuta, l'azienda ha sostituito le tradizionali guarnizioni in gomma con guarnizioni tagliate con precisione e realizzate con fogli di PTFE stampati. Il PTFE offre eccellente resistenza chimica, eccezionale stabilità alla temperatura, proprietà di basso attrito e prestazioni di tenuta a lungo termine, rendendolo adatto per applicazioni petrolchimiche impegnative. Il foglio di PTFE stampato ha fornito una densità del materiale costante, una buona stabilità dimensionale e una resistenza affidabile contro i mezzi di processo corrosivi.

Dopo l'implementazione, le guarnizioni tagliate a foglio stampato in PTFE hanno mantenuto prestazioni di tenuta stabili in condizioni di funzionamento continuo a 2,5 MPa e 180°C. Rispetto alla precedente soluzione con guarnizioni in gomma, la durata utile è stata estesa da circa 3 mesi a più di 2 anni, riducendo significativamente la frequenza di manutenzione e migliorando l'affidabilità operativa delle apparecchiature.

Risultati dell'applicazione:

● Attrezzatura per l'applicazione: Sistema a flange per scambiatori di calore petrolchimici

● Condizioni operative: Pressione 2,5 MPa / temperatura 180°C

● Soluzione originale: Guarnizione in gomma

● Soluzione sostitutiva: Guarnizione tagliata in foglio di PTFE stampato

● Miglioramento della durata utile: Prorogato da 3 mesi a oltre 2 anni

● Vantaggi: Resistenza chimica migliorata, tempi di inattività ridotti per manutenzione, costi di sostituzione inferiori e maggiore affidabilità della tenuta

Questo caso dimostra i vantaggi delle lastre stampate in PTFE in applicazioni di tenuta ad alta temperatura e chimicamente aggressive, fornendo un'alternativa durevole e affidabile ai tradizionali materiali per guarnizioni in gomma nell'industria petrolchimica.

Domande frequenti

D: Per i fogli sfogliati e stampati in PTFE, qual è la differenza e quando dovrei utilizzarli?

R: Il foglio scartato viene tagliato a rotazione da una billetta in PTFE stampato. Produce fogli sottili (0,3-10 mm) con tolleranza di spessore ridotta (± 0,02 mm), superficie liscia e ampia larghezza (fino a 2700 mm).

Utilizzare smussato quando: Sono necessarie guarnizioni sottili, rivestimenti, nastro isolante elettrico o guarnizioni per flange di grandi dimensioni che richiedono uno spessore preciso.

Il foglio stampato è stampato direttamente a compressione. Produce lastre spesse (4-200 mm) con elevata integrità strutturale e resistenza meccanica.

Utilizzare modellato quando: Hai bisogno di cuscinetti per cuscinetti, sedi di valvole, parti lavorate su misura o applicazioni di tenuta strutturale.

Regola veloce:

Hai bisogno di una larghezza sottile, precisa e ampia? Smussato.

Hai bisogno di materiali spessi, resistenti e lavorabili? Modellato.

Entrambi sopportano una resistenza chimica da -180°C a +200°C e pH 0-14.

D: Quali gamme di spessore e dimensioni sono disponibili per le lastre sfogliate e stampate?

UN: Foglio raschiato: Spessore 0,1-10 mm (disponibile fino a 30 mm di spessore). Larghezza fino a 2700 mm. Tolleranza sullo spessore fino a ±0,02 mm per spessori sottili. Eccellente per applicazioni di guarnizioni di grandi dimensioni in cui i fogli larghi riducono le giunzioni.

Foglio modellato: Spessore 2-200 mm. Dimensioni fino a 2000×2000mm. Tolleranza sullo spessore meno precisa (±0,3-1,0 mm), ma l'integrità del materiale è superiore. I gradi caricati (vetro, carbonio, grafite, MoS₂, bronzo) sono disponibili principalmente sotto forma di fogli stampati per proprietà meccaniche migliorate.

Forniamo entrambi i tipi in dimensioni standard e personalizzate. Hai bisogno di una taglia specifica? Invia le tue specifiche per un preventivo.

D: Quali sono i limiti e gli errori più comuni?

UN: Temperatura: Da -180°C a +200°C servizio continuo.

Chimico: Resistenza universale pH 0-14, NON compatibile con metalli alcalini fusi o fluoro elementare.

Limitazioni: Il PTFE è morbido, si deforma sotto carico sostenuto (flusso freddo/scorrimento). La lamiera scartata è più morbida della lamiera stampata a causa del processo di fabbricazione. La lamiera stampata ha una migliore resistenza meccanica.

Due errori comuni:

(1) Se si utilizza la lamiera rasata per applicazioni strutturali o spesse, mancano lo spessore e la resistenza meccanica. Utilizzare lamiera stampata per le parti strutturali.

(2) Se si utilizza un foglio stampato per guarnizioni sottili che richiedono una tolleranza stretta, la tolleranza dello spessore è più ampia. Utilizzare fogli rasati per applicazioni sottili di precisione.
