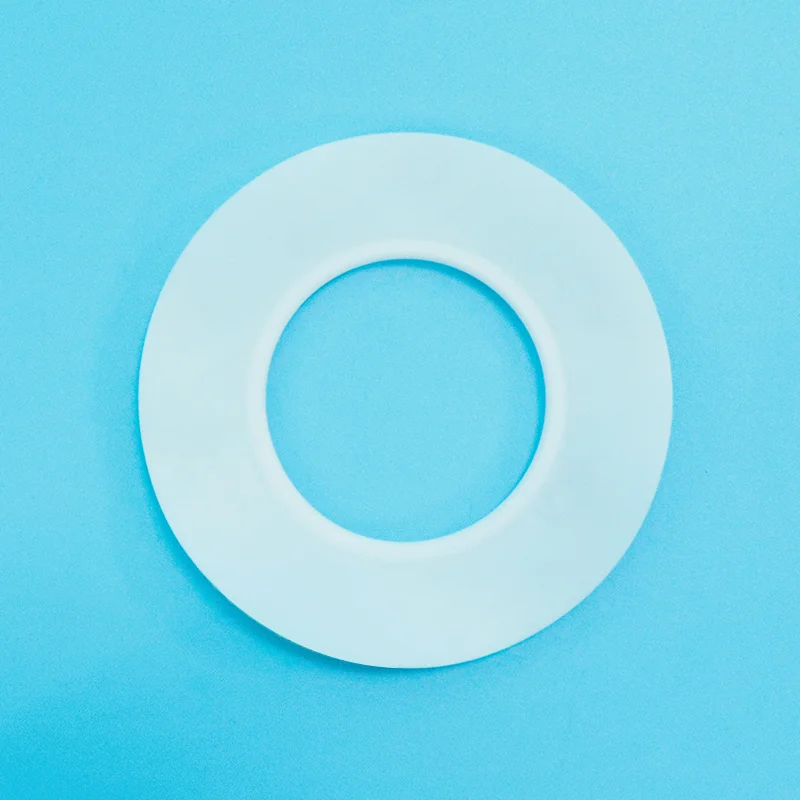

Guarnizione a busta in PTFE di tipo C

Taifno è un produttore professionale di guarnizioni per buste in PTFE di tipo C. Possediamo le certificazioni ISO 9001 e ISO 14001 e i nostri prodotti sono conformi ad autorevoli standard internazionali come CE e FDA; offriamo anche la personalizzazione in base ai requisiti specifici del settore e alle condizioni operative.

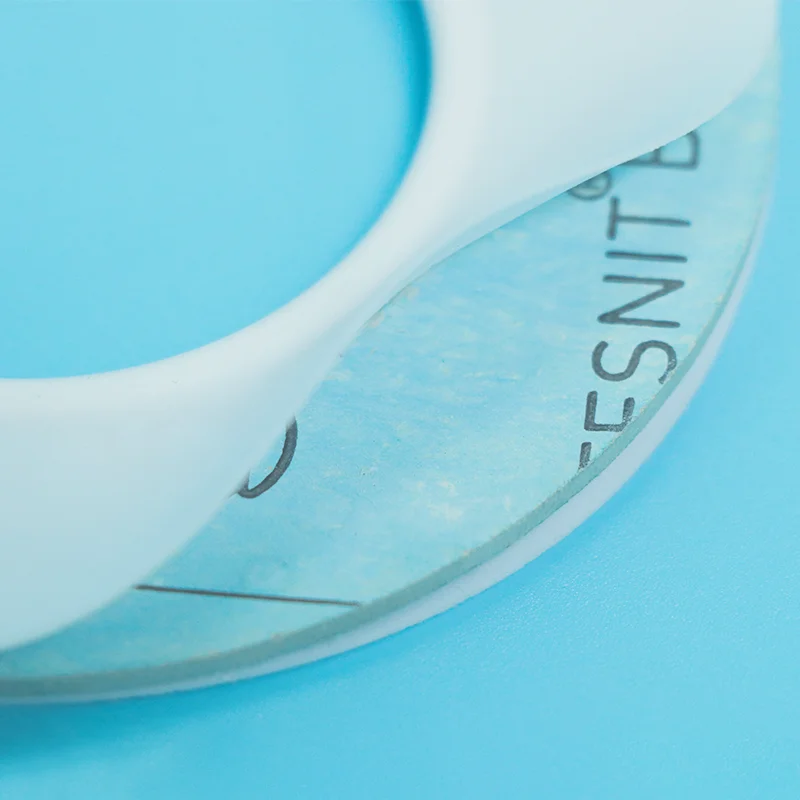

La guarnizione di Tipo C è costituita da un involucro in PTFE combinato con un'anima corrugata in acciaio inossidabile (disponibile in acciaio inossidabile 304 o 316). L'anima in metallo rinforzato non solo migliora la resistenza strutturale, ma fornisce anche resilienza e migliora la resistenza alle fluttuazioni di pressione e ai cicli termici.

Come funziona la guarnizione della busta in PTFE di tipo C?

La guarnizione per busta in PTFE di tipo C è una soluzione di tenuta rinforzata progettata per ambienti operativi esigenti e ad alta pressione. È dotato di uno strato esterno in PTFE combinato con un nucleo di rinforzo in acciaio inossidabile ondulato, creando una struttura composita che offre sia resistenza chimica che resistenza meccanica.

La struttura della guarnizione comprende:

Strato esterno in PTFE: La camicia in PTFE circonda completamente il rinforzo metallico interno, creando una superficie di tenuta resistente alla corrosione. Protegge l'inserto metallico dal contatto diretto con mezzi aggressivi mantenendo l'eccellente resistenza del PTFE ad acidi, alcali, solventi e altri prodotti chimici.

Rinforzo ondulato in acciaio inossidabile: L'inserto interno ondulato in acciaio inox 304 o 316 funge da elemento flessibile di sostegno. Il suo design a molla consente alla guarnizione di riprendersi dopo la compressione, mantenere la pressione di tenuta e resistere alla deformazione sotto carichi fluttuanti.

Design della tenuta rinforzata: La combinazione di PTFE e un nucleo metallico ondulato consente alla costruzione di tipo C di mantenere le prestazioni di tenuta durante le variazioni di pressione, l'espansione termica e i cicli operativi ripetuti. Il rinforzo metallico migliora la stabilità e riduce il rischio di estrusione o scoppio in applicazioni impegnative.

Principali vantaggi prestazionali:

Prestazioni di recupero migliorate: L'inserto ondulato in acciaio inossidabile fornisce un recupero elastico continuo, aiutando la guarnizione a mantenere la forza di tenuta dopo ripetute compressioni e variazioni di temperatura.

Resistenza alla pressione migliorata: L'anima in metallo rinforzato supporta lo strato di PTFE e previene un'eccessiva deformazione, rendendola adatta per applicazioni a pressione più elevata rispetto alle guarnizioni a busta con nucleo morbido standard.

Adatto per applicazioni con flange di grandi dimensioni: Il supporto strutturale aggiuntivo rende la guarnizione a busta in PTFE di tipo C una scelta ideale per flange di grande diametro, in particolare sistemi DN350+ in cui i design delle guarnizioni convenzionali potrebbero non avere sufficiente rigidità.

Guida al confronto e alla selezione

Tipo C vs Tipo A vs Tipo B vs con rivestimento metallico vs PTFE solido

Guida alla selezione rapida

Applicazioni primarie

Specifiche tecniche

Proprietà della guarnizione della busta in PTFE di tipo C

Opzioni con anima in metallo disponibili

Garanzia di qualità

1. Resina PTFE vergine al 100%.

Garantisce qualità stabile, eccellente resistenza chimica e prestazioni di tenuta costanti lotto dopo lotto.

2. Nucleo in acciaio inossidabile di alta qualità

Realizzato in acciaio inossidabile 304/316 resistente alla corrosione per fornire un supporto affidabile e ad alta resistenza sotto pressione e cicli termici.

3. Incapsulamento completo in PTFE

Sigilla completamente l'inserto metallico, prevenendo il rischio di corrosione e garantendo una lunga durata.

4. Progettazione del rinforzo ondulato

Fornisce il recupero del ritorno elastico, mantiene la forza di tenuta e migliora la resistenza alle fluttuazioni di pressione.

5. Tracciabilità dei materiali

Certificati dei materiali e registri di produzione sono disponibili su richiesta.

6. Taglie personalizzate e consegna rapida

Sono disponibili dimensioni della flangia standard e dimensioni personalizzate. Taglie standard: 5–10 giorni; formati personalizzati: 10–15 giorni.

Domande frequenti

D: Cos'è una guarnizione a busta in PTFE di tipo C e quando dovrei usarla?

R: Una guarnizione a busta in PTFE di tipo C presenta un inserto metallico ondulato in acciaio inossidabile completamente incapsulato in una camicia in PTFE. L'anima in metallo ondulato fornisce recupero del ritorno elastico, resistenza allo scoppio e integrità strutturale in condizioni di alta pressione e cicli termici.

Utilizzare il tipo C quando:Servizio ad alta pressione, flange di grande diametro (DN350+), condizioni di cicli termici e applicazioni in cui la resistenza allo scoppio è fondamentale.

Quando NON utilizzare il tipo C:Servizi chimici generali a bassa pressione (il tipo A è più economico), flange di piccolo diametro (il tipo A o B sono più convenienti) o applicazioni che richiedono la massima purezza chimica senza contenuto di metallo (PTFE solido).

D: Guarnizione di tipo C o con rivestimento metallico, quale dovrei scegliere?

R: Le guarnizioni di tipo C e con rivestimento metallico hanno entrambe l'anima in metallo, ma servono applicazioni diverse.

Tipo C (nucleo metallico ondulato): completamente incapsulato in PTFE, nessun metallo esposto, ideale per servizi chimici dove è richiesta la resistenza chimica del PTFE. Ideale per pressioni medio-alte, cicli termici e flange di grande diametro.

Guarnizioni con rivestimento metallico: nucleo metallico parzialmente o completamente ricoperto di PTFE o altri materiali, forniscono capacità di pressione estrema e resistenza alle alte temperature. Ideale per pressioni estreme, temperature elevate (+260°C+) e applicazioni in cui il PTFE si ammorbidisce o si deforma.

Regola veloce:

Servizio chimico, pressione moderata-alta, cicli termici → Tipo C.

Pressione estrema, temperatura estrema → Rivestimento metallico.

D: Quali sono i limiti e quali sono gli errori più comuni?

UN: Temperatura: Fino a +200°C (limite PTFE).

Pressione: Superiore al Tipo A/B, dipende dal design e dallo spessore del nucleo metallico.

Misurare: Consigliato per DN350 e superiori, il nucleo metallico ondulato fornisce resistenza strutturale per grandi diametri. Non consigliato per flange a pareti sottili o fragili, l'anima metallica è rigida e può causare danni se serrata eccessivamente.

Errori comuni:

(1) Utilizzo del tipo C su flange a pareti sottili o rivestite di vetro senza controllo della coppia: il nucleo metallico rigido può incrinare superfici fragili; utilizzare una coppia bassa con installazione controllata.

(2) Serraggio eccessivo: l'anima metallica fornisce forza di tenuta; una compressione eccessiva danneggia la camicia di PTFE.

(3) Selezione della dimensione errata: il tipo C è consigliato per DN350+; per le taglie più piccole il Tipo A o B può essere più economico.
