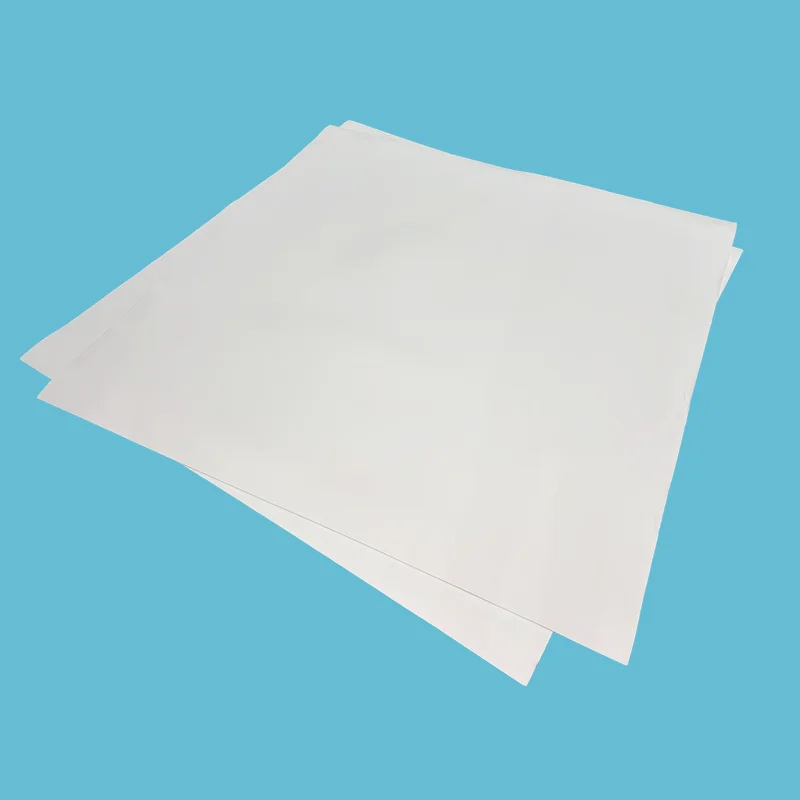

Foglio di PTFE espanso

Taifno è una fabbrica cinese specializzata nella fornitura diretta di lastre di PTFE espanso. Offriamo servizi di personalizzazione OEM e forniamo soluzioni complete di tenuta in PTFE per vari settori. Le nostre lastre in ePTFE rappresentano un'alternativa versatile a molti altri materiali; possono essere tagliati in loco in qualsiasi forma e resistono a temperature che vanno da -196°C a +200°C, pressioni fino a 20 MPa e fluidi nell'intero intervallo di pH compreso tra 0 e 14. Presentano una comprimibilità del 45% ± 5% e non presentano flusso a freddo.

Invia richiesta

Descrizione del prodotto

Per applicazioni che coinvolgono flange irregolari, superfici di tenuta fragili, temperature estreme o sostanze chimiche aggressive, la lastra in PTFE espanso fornisce una soluzione di tenuta versatile che combina adattabilità, durata e resistenza chimica in un unico materiale.

A differenza dei materiali rigidi in PTFE, la struttura espansa fornisce eccellente flessibilità e comprimibilità, consentendo al foglio di adattarsi a superfici della flangia ruvide, graffiate, vaiolate e irregolari.

Se stai cercando un produttore e fornitore di prodotti ePTFE, Taifno è una buona scelta, risponderemo alla tua richiesta entro 24 ore.

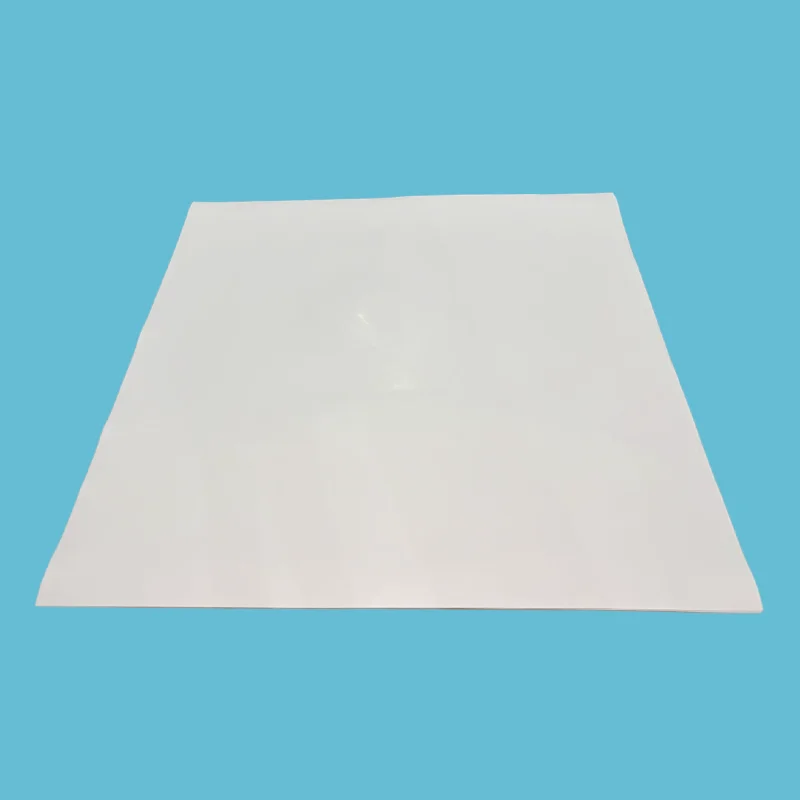

Expanded PTFE Sheet

Perché un foglio di PTFE espanso offre prestazioni di tenuta superiori?

Il foglio di PTFE espanso è prodotto con resina PTFE vergine al 100% attraverso un processo di espansione specializzato che trasforma la densa struttura del PTFE in una rete di microfibrille flessibile. Questa esclusiva struttura in fibra multidirezionale combina morbidezza e comprimibilità con la stabilità chimica e la durata del PTFE.

La rete di fibre espanse consente al materiale di adattarsi naturalmente alle imperfezioni della superficie della flangia. Sotto una bassa pressione dei bulloni, la struttura morbida riempie graffi, cavità e aree irregolari per creare una barriera sigillante affidabile.

Dopo la compressione, il materiale mantiene eccellenti prestazioni di recupero, contribuendo a prevenire le perdite causate da variazioni di pressione, cicli di temperatura e condizioni di servizio a lungo termine.

Vantaggi del prodotto

1. Composizione in PTFE puro:Realizzato in PTFE vergine al 100% senza riempitivi o leganti, garantendo un'eccellente compatibilità chimica e prevenendo rischi di contaminazione.

2. Adattabilità superiore della superficie:La struttura morbida e flessibile si adatta alle superfici irregolari della flangia, rendendola adatta per apparecchiature fragili e applicazioni di tenuta a bassa coppia.

3. Sigillatura affidabile a lungo termine:La struttura espansa riduce lo scorrimento viscoso e il flusso freddo, contribuendo a mantenere le prestazioni di tenuta durante un funzionamento prolungato.

4. Installazione semplice:Sono disponibili opzioni di supporto autoadesivo per migliorare la stabilità di posizionamento durante l'installazione, in particolare su superfici della flangia verticali o sopraelevate.

Perché scegliere il foglio in PTFE espanso?

Problema	Come i fogli ePTFE risolvono il problema
Il PTFE standard striscia e perde	La struttura microporosa resiste al flusso freddo e mantiene la tenuta nel tempo
Perdite dalle flange ruvide e bucherellate	Il materiale morbido riempie le irregolarità: sigilla senza coppia elevata
Le flange rivestite in vetro si rompono sotto una coppia elevata	Sigilla con bassa pressione del bullone: protegge le superfici fragili
Le guarnizioni convenzionali richiedono più dimensioni	Un foglio: tagliato in qualsiasi forma e dimensione, sul posto
Il materiale della guarnizione standard non è resistente agli agenti chimici	PTFE puro al 100% — resistenza universale pH 0-14
L'installazione richiede manodopera qualificata	Facile da tagliare, facile da installare, disponibile autoadesivo: semplice e veloce

Guida al confronto e alla selezione

Foglio in ePTFE rispetto al PTFE convenzionale

Caratteristica	Foglio di ePTFE	Foglio di PTFE convenzionale	Perché è importante
Conformabilità	★★★★★ riempie graffi e cavità	★☆☆☆☆ rigido	Sigilla su flange danneggiate senza molatura o lavorazione
Resistenza allo scorrimento	✅ Nessun flusso freddo	❌ Si insinua sotto carico	Nessun serraggio dei bulloni. Nessuna perdita nel tempo
Sigillatura su flange grezze	✅ Eccellente	❌ Scarso: richiede flange perfette	Funziona su flange che perderebbero con PTFE standard
Costo totale (3 anni)	Più basso: un foglio sostituisce molte dimensioni	Moderare	Meno inventario, meno sprechi, meno tempi di inattività

Guida alla selezione rapida

Se la tua candidatura è...	Scegliere...
Flange danneggiate, graffiate o deformate	Foglio ePTFE: riempie le irregolarità, coppia bassa
Flange smaltate, in ceramica o in plastica	Foglio ePTFE: bassa pressione dei bulloni, conformabile, sicuro
Flange di grande diametro o forme strane	Foglio ePTFE: tagliato per adattarsi a qualsiasi forma sul posto
Ciclo ad alta temperatura (da +200°C a +315°C)	Foglio ePTFE: mantiene la tenuta, senza scorrimento
Lavorazione chimica, farmaceutica o alimentare	Foglio ePTFE: PTFE puro, conforme alla FDA
Flange pulite e lisce, dimensioni standard, basso costo	Foglio di PTFE convenzionale

Applicazioni primarie

Industria	Applicazione	Requisito chiave
Elaborazione chimica	Flange di tubi, coperture di reattori, scambiatori di calore: acidi, solventi	Resistenza chimica universale, coppia ridotta, flange ruvide
Farmaceutico	Attrezzature sterili, bioreattori: conformità FDA	PTFE puro, non contaminante, FDA 21 CFR 177.1550
Cibo e bevande	Collegamenti sanitari, attrezzature di riempimento: conformità FDA	EPTFE puro, facile pulizia, nessuna contaminazione
Polpa e carta	Flange di grande diametro, digestori – cicli termici	Conformabilità, cicli di temperatura
Generazione di energia	Sistemi a vapore, flange di condensatori - alta temperatura	Ampio intervallo di temperature, resistenza al creep
Attrezzatura rivestita di vetro	Reattori, recipienti rivestiti di vetro: superfici fragili	Bassa pressione del bullone, conformabilità, nessun danno al vetro
Servizio criogenico	GNL, ossigeno liquido – freddo estremo	Non fragile a temperature criogeniche

Applicazioni del mondo reale

Caso di studio 1: Impianto chimico: eliminazione di fenomeni di creep e perdite

Cliente: Un impianto chimico che tratta acidi e solventi (azienda chimica Fortune 500)

La sfida: le guarnizioni convenzionali in PTFE sulle flange degli scambiatori di calore venivano sostituite ogni 6 mesi a causa di deformazioni e perdite. Le alte temperature e i cicli di pressione causavano flusso freddo, perdita di coppia dei bulloni e perdite. Costo di manutenzione: $ 5.000 per flangia all'anno.

Soluzione: sostituito con un foglio di PTFE espanso, tagliato su misura in base alla forma della guarnizione. Il materiale morbido e conformabile riempie le irregolarità della flangia. È richiesta una bassa coppia di serraggio.

Risultato: zero perdite per 18 mesi. Non è necessario serrare nuovamente i bulloni. Creep eliminato. Risparmio sui costi stimato: $ 7.500/anno per flangia.

Caso di studio 2: Reattore rivestito in vetro: danni alla flangia eliminati

Cliente: un produttore farmaceutico con più reattori rivestiti in vetro

La sfida: i coperchi dei reattori rivestiti in vetro si rompevano a causa dell'elevata coppia necessaria per sigillare le guarnizioni rigide in PTFE. Ogni riparazione del vetro costava 8.000 dollari più i tempi di fermo della produzione.

Soluzione: foglio in PTFE espanso installato con supporto autoadesivo. Tagliare per adattarsi alla flangia del passaggio del reattore. È richiesta una bassa pressione del bullone, eliminando lo stress sul rivestimento in vetro.

Risultato: nessun danno al vetro. Tenuta perfetta con coppia inferiore. Tempo di installazione ridotto dell'80%. Nessuna sostituzione in 18 mesi. Risparmiato $ 16.000 sui costi di riparazione del vetro.

Nota: i risultati effettivi dei casi variano in base alle condizioni dell'applicazione. Contattaci per consigli specifici sull'applicazione.

Factory Factory Factory Factory

Specifiche tecniche

Parametro	Valore
Intervallo di temperatura: continuo	Da -196°C a +200°C
Intervallo di temperatura: a breve termine	Fino a +315°C
Pressione: max	20MPa
Intervallo di pH	0-14 — resistenza chimica universale
Densità	0,7-1,0 g/cm³
Comprimibilità	45% ± 5% (ASTM F36)
Recupero	≥10% (ASTM F36)
Resistenza alla trazione	≥10MPa
Materiale	100% PTFE vergine (espanso)
Conforme alla FDA	Sì, soddisfa FDA 21 CFR 177.1550
Colore	Bianco/bianco sporco

Taglie disponibili

Dimensioni (mm)	Intervallo di spessore (mm)
1500×1500	0,5-6
1500×4500	0,5-6
1800×5400	0,5-6
2000×2000	0,5-6
Dimensioni personalizzate disponibili su richiesta

Garanzia di qualità

Resina PTFE vergine al 100%: senza rimacinazione, senza materiale riciclato. Qualità costante, lotto dopo lotto.

Tracciabilità completa: ogni lotto è tracciabile, dalla materia prima al foglio finito. Certificati dei materiali su richiesta.

Grado conforme alla FDA: conforme allo standard FDA 21 CFR 177.1550 per applicazioni alimentari e farmaceutiche.

Testato secondo gli standard internazionali: ASTM F36 (comprimibilità/recupero), ASTM F152 (resistenza alla trazione), ASTM D792 (densità).

Lunga durata di conservazione: durata di conservazione illimitata: nessun degrado nel tempo.

Opzione autoadesiva — Disponibile con supporto adesivo sensibile alla pressione per una facile installazione verticale.

Test Test Test Test

Domande frequenti

D: Cos'è il foglio ePTFE e quando dovrei usarlo?

R: Il foglio in ePTFE è un foglio sigillante morbido e conformabile realizzato in PTFE espanso al 100%. Tagliare a misura sul posto e premere sulla superficie della flangia. Sigilla su flange ruvide, vaiolate o deformate con una bassa coppia di serraggio, dove il PTFE convenzionale perde. Un foglio sostituisce molti materiali per guarnizioni.

Quando usarlo: flange danneggiate, flange rivestite in vetro, flange di grande diametro, applicazioni a coppia ridotta, cicli termici e servizi chimici.

Quando NON usarlo: Tenuta dinamica ad alta pressione (parti mobili), solo tenuta statica.

D: Quanto costa una lastra in PTFE espanso e quali sono i tempi di consegna?

R: Il costo dipende dallo spessore, dalle dimensioni, dalla quantità e dalla necessità o meno del supporto autoadesivo.

Confronto: un foglio di ePTFE in genere costa più o meno come immagazzinare 8-10 guarnizioni tagliate di diverse dimensioni. Ma un foglio copre oltre l'80% delle dimensioni della flangia, tagli ciò che ti serve, zero sprechi, zero attese. In un anno, i clienti in genere risparmiano il 40-60% sui costi totali delle guarnizioni rispetto allo stoccaggio di più dimensioni.

Tempi di consegna:

Disponibile: spedizione entro 24-48 ore.

Spedizione: aerea 5-10 giorni, marittima 15-30 giorni.

Inviaci la tua taglia e la tua applicazione, preventiviamo entro 24 ore.

D: Quali sono i limiti e gli errori di installazione più comuni?

UN: Temperatura: da -196°C a +200°C (a breve termine).

Pressione: fino a 20 MPa.

Chimico: pH 0-14, resistenza universale, esclusi i metalli alcalini fusi e il fluoro elementare.

Tre errori comuni:

(1) Utilizzo di uno spessore errato: per superfici ruvide, utilizzare un foglio più spesso o raddoppiarlo; per flange lisce, lavori con spessore standard.

(2) Serraggio eccessivo: guarnizioni in ePTFE con coppia ridotta; un serraggio eccessivo può danneggiare la lamiera e causare perdite.

(3) Non supporta il foglio durante l'installazione: il supporto autoadesivo lo mantiene in posizione; senza di esso, il foglio potrebbe spostarsi.

Suggerimento autoadesivo: per le flange verticali o sopraelevate, utilizzare un foglio con il retro autoadesivo, staccare la pellicola di supporto, premere con decisione sulla superficie della flangia e rimarrà in posizione durante il montaggio.
