Le guarnizioni pretagliate sono spesso difficili da abbinare a flange irregolari, superfici di tenuta danneggiate o apparecchiature personalizzate. Il cordone sigillante in PTFE espanso fornisce un'alternativa flessibile consentendo agli utenti di tagliare la lunghezza richiesta sul posto e formare una guarnizione direttamente in base all'area di tenuta. La sua struttura morbida ed espansa si adatta a superfici ruvide, bucherellate e irregolari mantenendo una tenuta affidabile con una bassa coppia di serraggio.
Realizzato in ePTFE, il cavo offre un'eccellente resistenza chimica ai fluidi con pH 0–14, con un intervallo di temperature da -196°C a +200°C e capacità di pressione fino a 100 bar. Contatta Taifno oggi per ottenere una soluzione di tenuta rapida per manutenzione e applicazioni non standard.

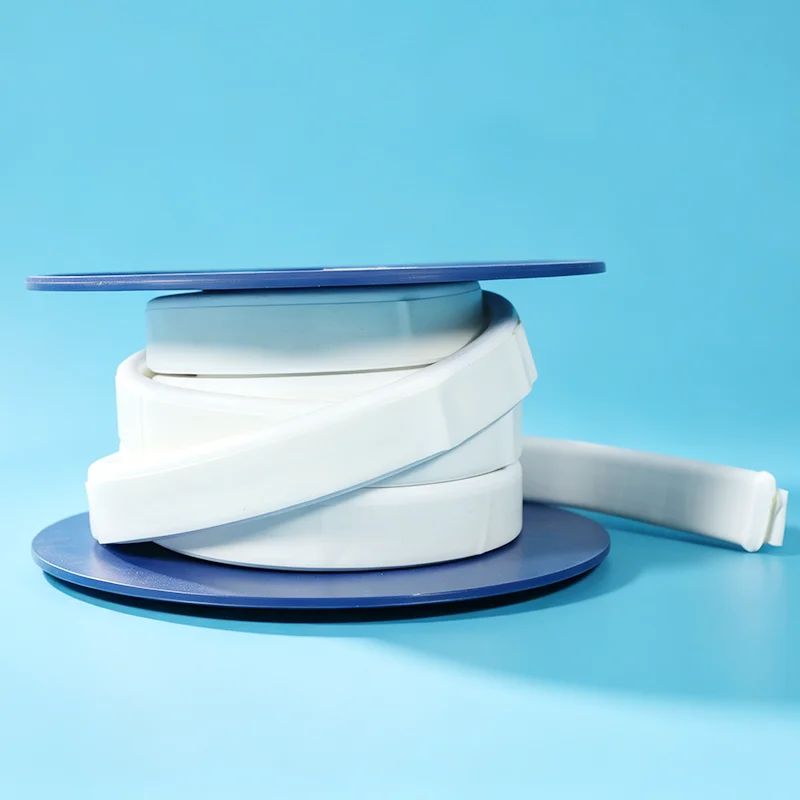

Il cordone sigillante in PTFE espanso è un materiale sigillante continuo prodotto con resina PTFE pura al 100% attraverso un processo di espansione. La sua morbida struttura microporosa fornisce eccellente comprimibilità e flessibilità, consentendo al cavo di adattarsi ad aree di tenuta irregolari, spazi vuoti e geometrie complesse delle flange mantenendo prestazioni di tenuta affidabili.
Progettato per una facile installazione sul campo, il cavo può essere tagliato alla lunghezza richiesta, posizionato direttamente nella scanalatura di tenuta o nell'area della flangia e compresso durante l'assemblaggio per formare una guarnizione durevole.
L'opzione autoadesiva aiuta a mantenere il cavo in posizione, soprattutto per superfici verticali o condizioni di installazione difficili.
La struttura comprimibile riempie superfici irregolari e spazi di sigillatura difficili da coprire con guarnizioni pretagliate standard.
Privo di riempitivi e grafite, garantisce un'eccellente resistenza chimica e previene i rischi di contaminazione.
Rimane flessibile a temperature criogeniche fino a -196°C mantenendo le prestazioni di tenuta.
Resiste al creep e al flusso freddo meglio del PTFE convenzionale, contribuendo a mantenere la forza di tenuta durante un servizio prolungato.
|
Problema |
Come il cavo in ePTFE risolve il problema |
|
Centinaia di dimensioni di guarnizioni da immagazzinare |
Un rotolo sostituisce migliaia di guarnizioni pretagliate: 4-6 dimensioni di cavo coprono la maggior parte delle applicazioni |
|
Le forme personalizzate richiedono troppo tempo |
Tagliato su misura sul posto, senza attese |
|
Perdite dalle flange danneggiate o deformate |
Il materiale morbido e conformabile riempie graffi, cavità e irregolarità |
|
Tagliare il materiale di scarto delle guarnizioni |
Taglia esattamente ciò di cui hai bisogno: zero sprechi |
|
Le flange fragili si rompono sotto una coppia elevata |
Tenute con bassa pressione del bullone: ideali per flange smaltate e in plastica |
|
Costosi tempi di inattività in attesa delle guarnizioni |
Disponibilità immediata: nessuna attesa per il taglio personalizzato |
|
Caratteristica |
Cavo in ePTFE |
Guarnizioni pretagliate |
Foglio di PTFE convenzionale |
|
Inventario |
Un rotolo: sostituisce centinaia di formati |
Ogni taglia deve essere immagazzinata |
Molteplici spessori e dimensioni |
|
Forme personalizzate |
Tagliabile sul posto: si adatta a qualsiasi forma |
Richiede strumenti personalizzati o attesa |
Deve essere tagliato dal foglio |
|
Conformabilità |
★★★★★ riempie graffi e cavità |
★☆☆☆☆ rigido |
★☆☆☆☆ rigido |
|
Flusso freddo |
✅ Nessun brivido |
N / A |
❌ Si insinua sotto carico |
|
Temperatura |
Da -196°C a +200°C |
Dipende dal materiale |
Da -180°C a +200°C |
|
Resistenza chimica |
pH 0-14 |
Dipende dal materiale |
pH 0-14 |
|
Sciupare |
Zero |
Significativo |
Significativo |
|
Costo totale |
Il più basso |
Più alto |
Moderare |
|
Se la tua candidatura è... |
Scegliere... |
|
Flange danneggiate, graffiate o deformate |
Cavo in ePTFE |
|
Flange smaltate, in ceramica o in plastica |
Cavo in ePTFE: bassa pressione del bullone |
|
Flange di grande diametro (oltre 24") |
Cavo in ePTFE: nessuna guarnizione personalizzata in attesa |
|
Flange di forma strana o fuori standard |
Cavo in ePTFE: tagliato per adattarsi a qualsiasi forma |
|
Flange pulite e lisce, dimensioni standard |
Guarnizioni pretagliate |
|
Condizioni della superficie della flangia |
Dimensioni del cavo consigliate |
|
Flange lisce e piatte |
1/3 dell'area di contatto della guarnizione (W) |
|
Flange ruvide, vaiolate o rigate |
1/2 dell'area di contatto della guarnizione (W) |
|
Flange strette (area di contatto ≤7mm) |
È possibile utilizzare la guarnizione a tutta larghezza |
|
Industria |
Applicazione |
|
Elaborazione chimica |
Flange di tubi, coperture di reattori, scambiatori di calore: acidi, solventi |
|
Farmaceutico |
Attrezzature sterili, bioreattori: conformità FDA |
|
Cibo e bevande |
Collegamenti sanitari, attrezzature di riempimento: conformità FDA |
|
Polpa e carta |
Flange di grande diametro, digestori – cicli termici |
|
Generazione di energia |
Sistemi a vapore, flange di condensatori - alta temperatura |
|
Attrezzatura rivestita di vetro |
Reattori, recipienti: superfici fragili, coppia ridotta |
La sfida: un impianto chimico disponeva di oltre 100 dimensioni di guarnizioni per oltre 20 dimensioni di flange. L'inventario era costoso e richiedeva spazio. Le flange non standard causavano giorni di fermo macchina in attesa di guarnizioni personalizzate.
Soluzione: sostituire tutte le guarnizioni tagliate con un cavo in PTFE espanso. Invece sono disponibili 4 misure di cavo.
Risultato: costo dell'inventario ridotto dell'80%. Tempi di inattività ridotti da giorni a ore. Un cavo copriva più dimensioni di flangia.
La sfida: uno stabilimento farmaceutico stava rompendo i coperchi di reattori rivestiti in vetro a causa dell'elevata coppia necessaria per sigillare le guarnizioni rigide in PTFE.
Soluzione: passare al cordone sigillante in PTFE espanso con supporto autoadesivo. È richiesta una bassa pressione del bullone.
Risultato: nessun danno al rivestimento in vetro. Tenuta perfetta con coppia inferiore. 18 mesi e oltre: nessuna sostituzione.
Nota: i risultati effettivi dei casi variano in base alle condizioni dell'applicazione. Contattaci per consigli specifici sull'applicazione.
|
Parametro |
Valore |
|
Intervallo di temperatura |
Da -196°C a +200°C |
|
Pressione: liquido |
Fino a 100 bar |
|
Pressione: gas |
Fino a 16bar |
|
Intervallo di pH |
0-14 — resistenza chimica universale |
|
Densità |
0,7 - 1,0 g/cm³ |
|
Resistenza alla trazione |
≥7MPa |
|
Allungamento a rottura |
≥120% |
|
Materiale |
100% PTFE vergine (espanso) |
|
Supporto autoadesivo |
Disponibile (standard su molti gradi) |
|
Grado FDA disponibile |
Sì, per applicazioni alimentari e farmaceutiche |
|
Forma della sezione trasversale |
Gamma di dimensioni |
Applicazioni comuni |
|
Cavo rotondo |
da Ø 2,4 mm a Ø 25 mm |
Guarnizione flangia standard, baderna valvola |
|
Quadrato/rettangolare |
Da 3 mm×1,5 mm a 50 mm×50 mm |
Applicazioni a flangia larga |
|
Nastro/striscia |
Da 1,5 mm a 7 mm di spessore × da 2 mm a 1500 mm di larghezza |
Sigillatura di ampie aree, passi d'uomo |
Resina PTFE vergine al 100%: senza rimacinazione, senza materiale riciclato. Qualità costante.
Tracciabilità completa: ogni lotto è tracciabile. Certificati dei materiali su richiesta.
Disponibili gradi conformi alla FDA: soddisfa i requisiti FDA 21 CFR 177.1550 e BfR.
Produzione di precisione: il processo continuo garantisce densità e comprimibilità costanti.
Lunga durata di conservazione: durata di conservazione illimitata: nessun degrado nel tempo.
Qualità testata: resistenza alla trazione, densità e comprimibilità testate per lotto.
UN:Quando usarlo: Superfici irregolari, flange danneggiate, dimensioni non standard, flange di grande diametro, flange rivestite di vetro/in plastica che richiedono una coppia bassa.
Quando NON usarlo: Tenuta dinamica ad alta pressione (parti mobili), solo tenuta statica.
R: Il costo dipende dal diametro/sezione trasversale, dalla lunghezza per rotolo e dalla quantità. Un singolo rotolo costa in genere meno che immagazzinare 10 diverse dimensioni di guarnizioni.
Visualizzazione del costo totale: il cavo costa di più al metro rispetto al foglio di guarnizione standard. Ma tagli esattamente ciò di cui hai bisogno, zero sprechi, zero attese, zero strumenti personalizzati. Nell'arco di un anno, il risparmio in termini di inventario, tempi di inattività e rifiuti supera il costo del materiale.
Tempi di consegna:
Disponibile: spedizione entro 24-48 ore.
Spedizione: aerea 5-10 giorni, marittima 15-30 giorni.
UN: Temperatura: da -196°C a +200°C (a breve termine +315°C).
Pressione: fino a 100 bar (liquido), 16 bar (gas).
Chimico: pH 0-14, resistenza universale, esclusi i metalli alcalini fusi e il fluoro.
Tre errori comuni:
(1) Dimensioni errate: il cavo deve occupare da 1/3 a 1/2 dell'area di contatto della guarnizione.
(2) Serraggio eccessivo: guarnizioni in ePTFE con coppia ridotta; un serraggio eccessivo danneggia il cavo.
(3) Unione errata delle estremità: le estremità dovrebbero incrociarsi in corrispondenza del foro del bullone. Per superfici danneggiate, sovrapporre nell'area segnata o raddoppiare.
